SLÄCKA EN VARNINGSLAMPA #2
Denna timer finns i två versioner som fungerar lite olika.
Sidan beskriver timer med. Artikelnummer: 866.
Funktionsbeskrivning: När modulen får ström slår relät och är slaget tiden ut.
Denna koppling tar ström från styrbox för att driva relä men inte lampan.
Kopplingen kan vara bättre om du vill ha en starkare lampa eller en tuta.
Styrboxen måste klara strömmen till relät som drar ca 45mA.
Denna koppling kan vara bättre i många fall, än Släcka en varningslampa #1.
En varningslampa som lyser i en bil eller annat 12 Volts fordon kan vara irriterande.
Det kanske räcker att den lyser i 10 sekunder varje gång du startar bilen.
Då kanske detta experiment kan hjälpa.

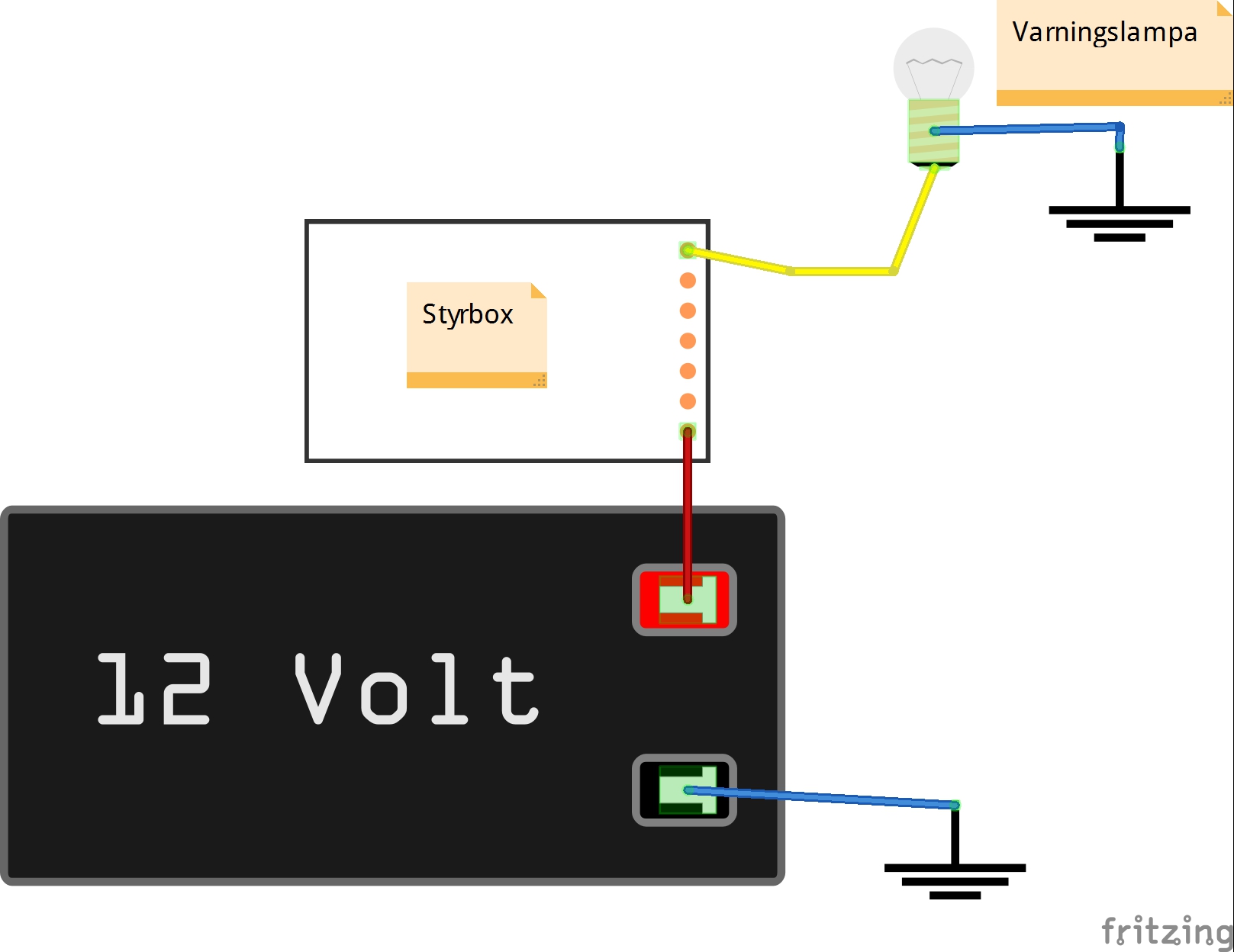

Så här kan det vara kopplat i stora drag.
En styrbox eller en givare ger ström till en varningslampa som lyser konstant.
För att denna koppling ska funka så måste det vara en 12 Volts lampa och strömmen från styrboxen måste räcka för att driva timern.

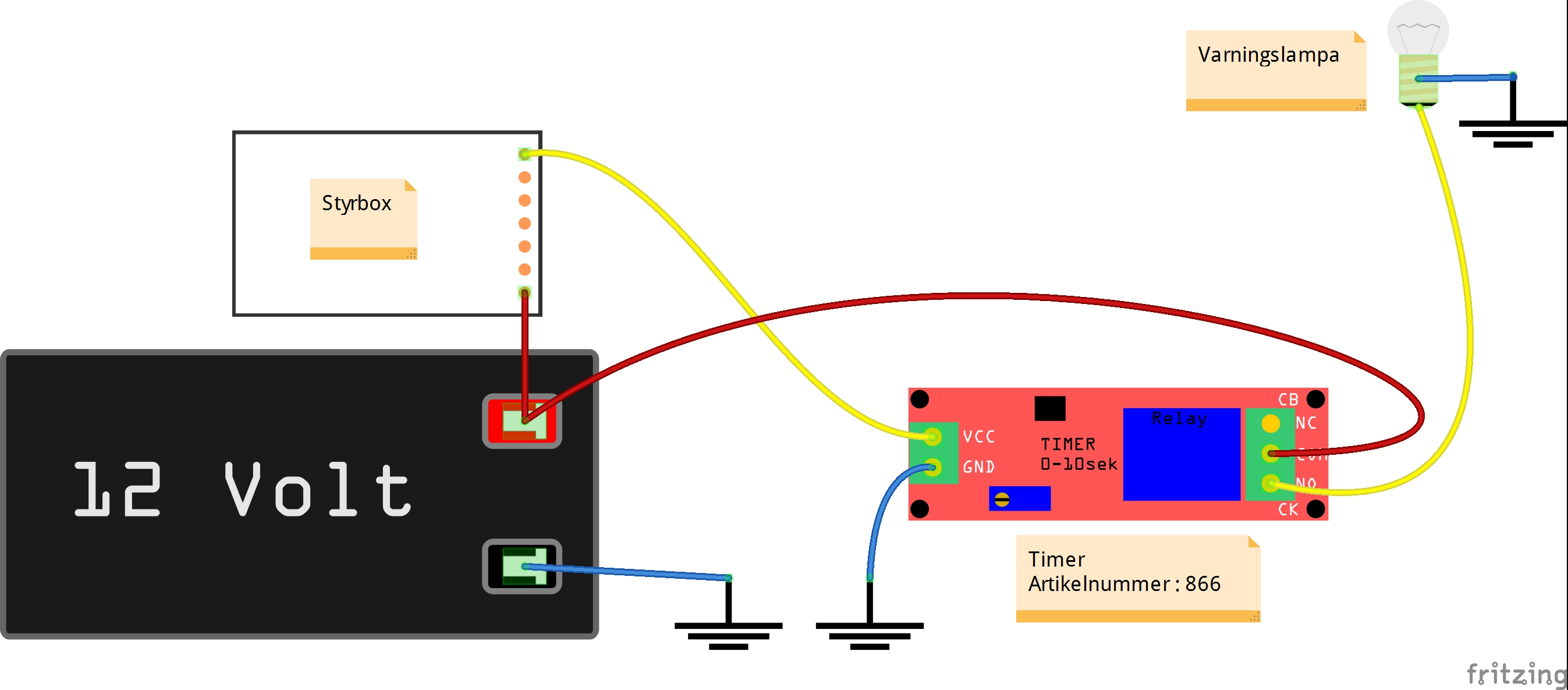

Så här funkar det: Strömmen som tänder normalt tänder lampan startar nu timern i stället.
Permanent ström från batteri eller tändning går igenom relät på timern och lampan tänds.
När tiden räknat ut släpper relät på timern och släcker lampan.
Inköpslista
866 Åter på lager 2022-04-18
