Elmätare

En Watt, flera Watten...

Elmätare översikt

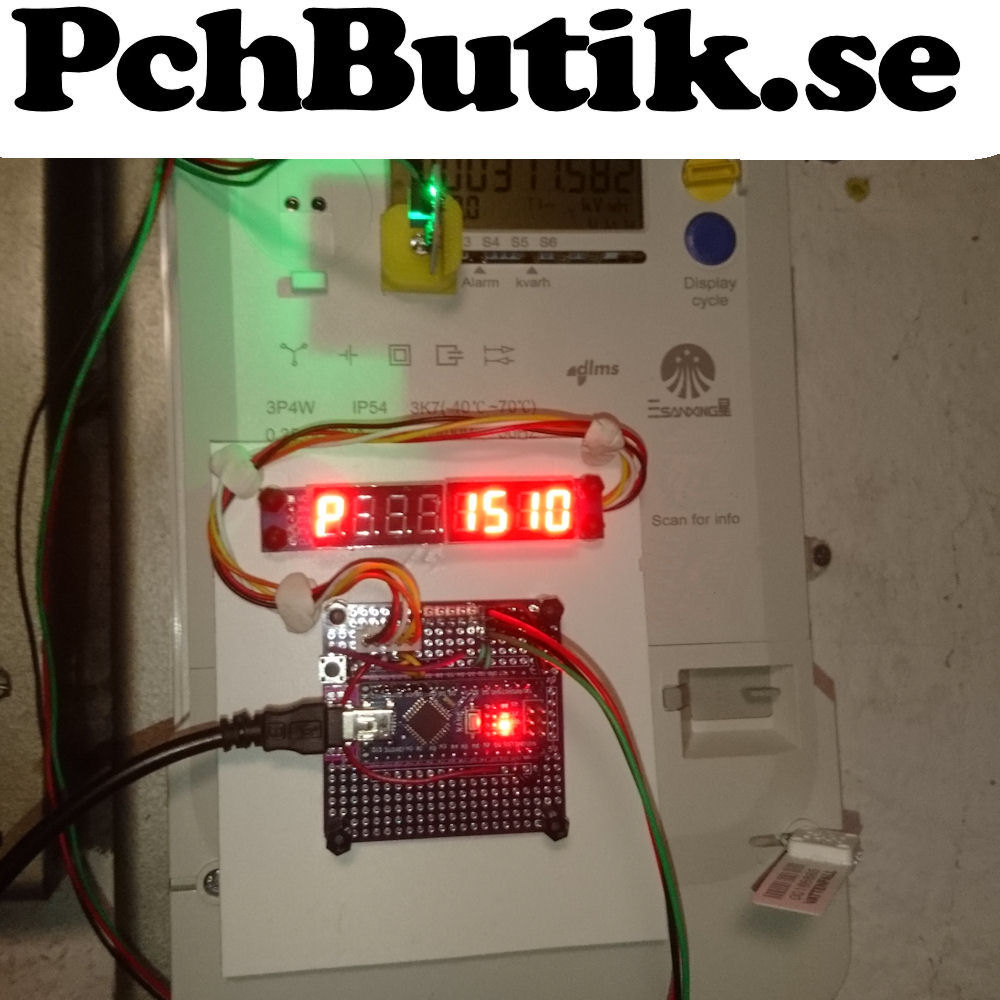

Experimentet läser av blinkningarna på elmätaren och mäter tiden mellan varje blink, i millisekunder.

Och visar resultatet i hur många watt det drar just nu. På bilden visar det 1510 Watt.

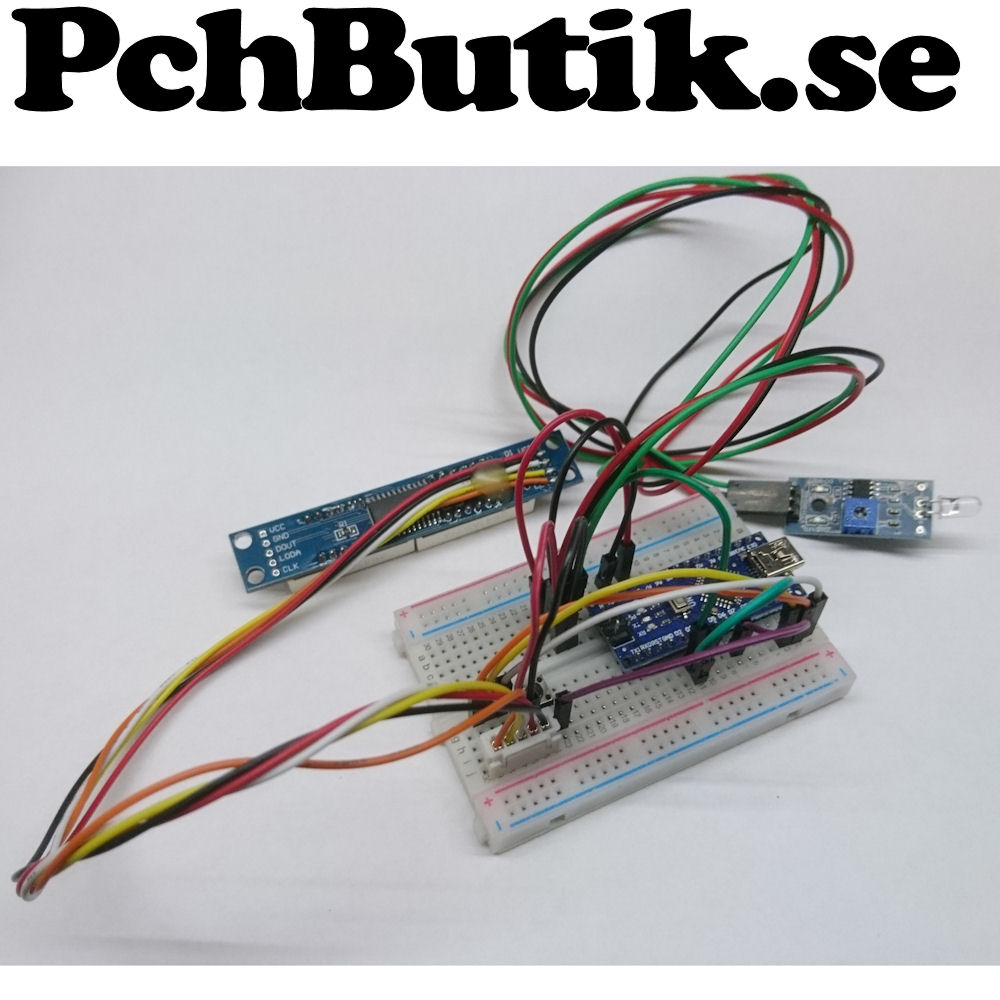

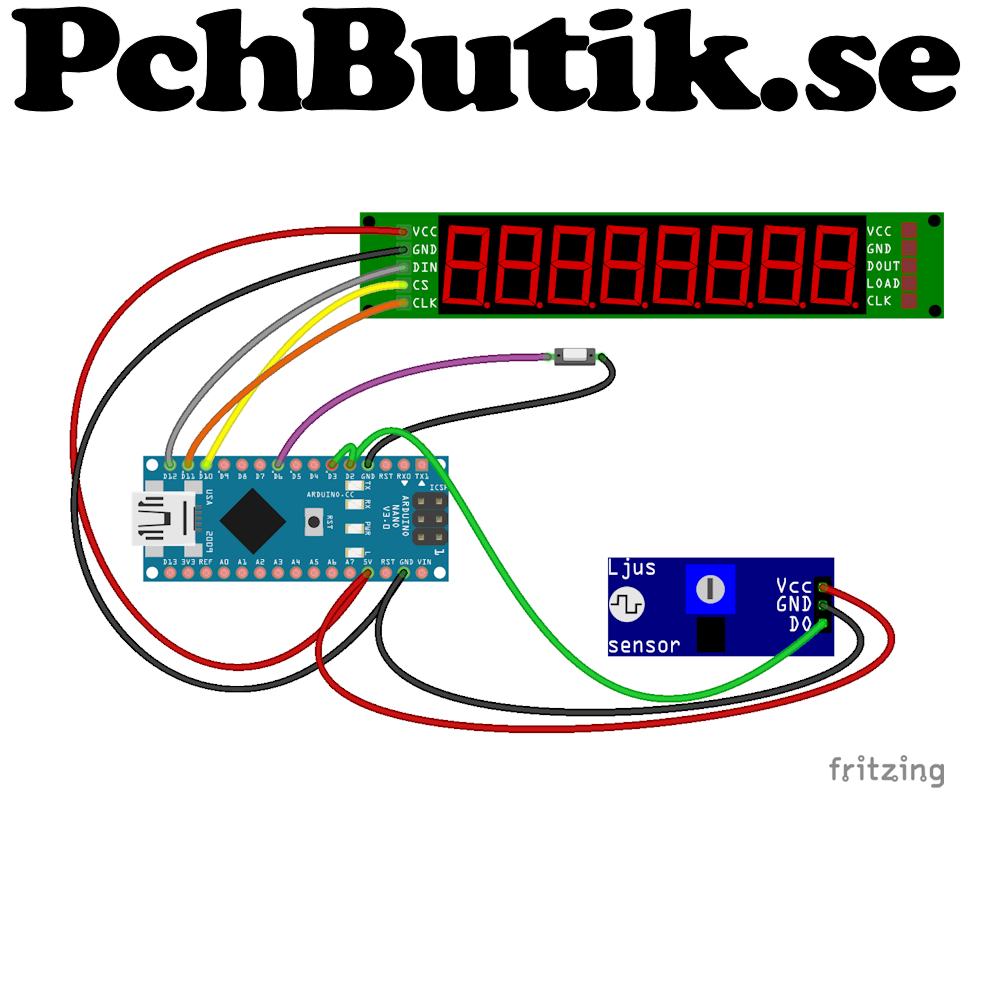

Elmätare displaybildElmätare kopplingElmätare koppling

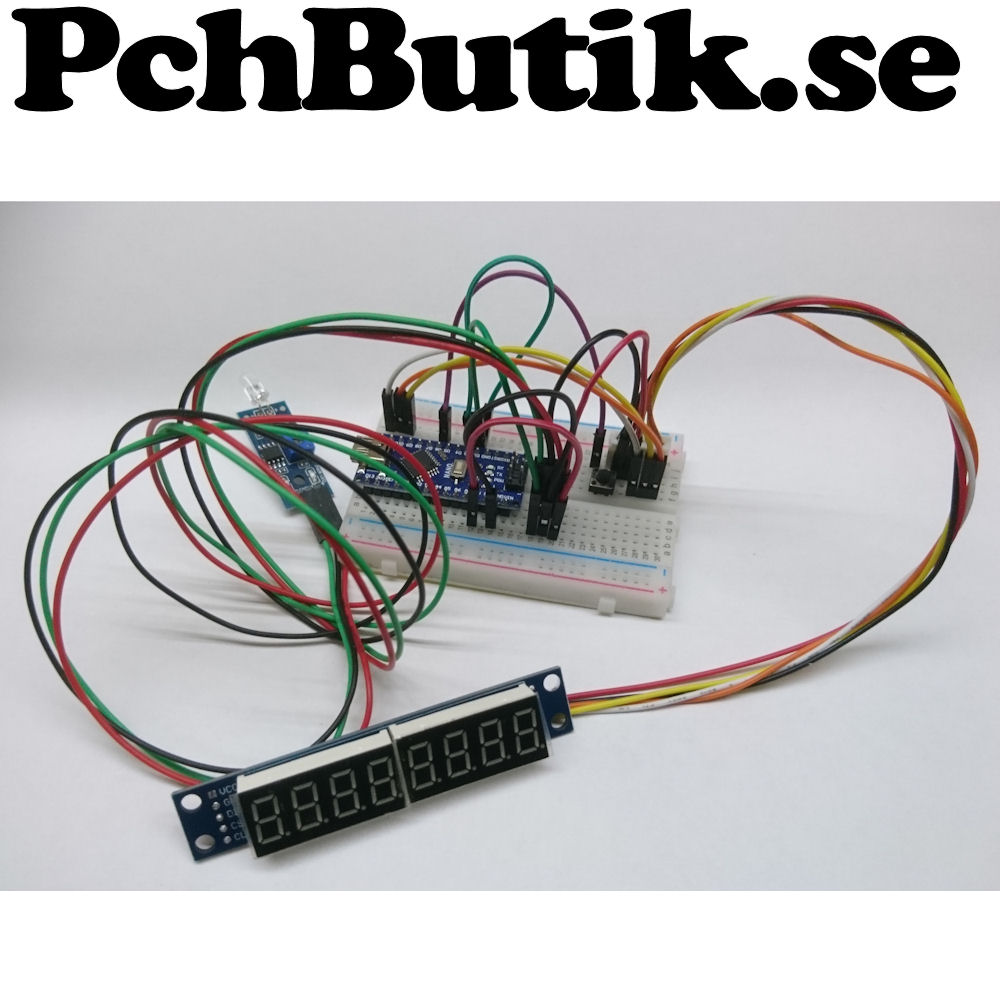

Provade först på ett kopplingsdäck när jag skrev koden.

main.cpp

#include <Arduino.h>
#include "LedControl.h"

void DisplayVariableValue(unsigned long, char);
void DisplayNumber(unsigned long);
void DisplayString(String);
char getChar(String, int);
void PhotoSensorOn();
void PhotoSensorOff();

const byte PhotoSensorPin1 = 2; //danna används som interupt, så kan bara var 2 eller 3 med Uno
const byte PhotoSensorPin2 = 3; //danna används som interupt, så kan bara var 2 eller 3 med Uno
const byte elpatronStatePin = 4; //Reserverad för, Ingång elpatron fotocell
const byte buzzerPin = 5; //Reserverad för, Utgång ljudsignal
const byte ButtPin = 6; //Knapp Pinne

LedControl lc=LedControl(12,11,10,1); //Ettan betyder att vi har en Display i kaskaden.

volatile unsigned long PhotoSensorOnMillis;
volatile unsigned long PhotoSensorOffMillis;
volatile unsigned long PhotoSensorLastOffMillis;
boolean CalulatePhotoSensorTimes;
unsigned long PhotoSensorOnTime;
unsigned long PhotoSensorBetweenTime;

boolean ButtStatus = HIGH;
boolean uppdateDisplay = true;
byte ShowDisplay = 1; //starta med att visa på displayen

void setup() {
  // put your setup code here, to run once:
  pinMode(LED_BUILTIN, OUTPUT);
  pinMode(PhotoSensorPin1, INPUT_PULLUP);
  pinMode(PhotoSensorPin2, INPUT_PULLUP);
  pinMode(ButtPin, INPUT_PULLUP);
  ButtStatus = digitalRead(ButtPin);

  //För att läsa av mellanrummet på elmätares LED behövs bara en Interrupt.
  //Men denna är förberedd för att läsa hur länge en LED lyser, ex elpaton i en panna.
  //Spittas interrupt i fallanade och stigande blir mindre och snabbare kod under interrupt.
  attachInterrupt(digitalPinToInterrupt(PhotoSensorPin1), PhotoSensorOn, FALLING);
  attachInterrupt(digitalPinToInterrupt(PhotoSensorPin2), PhotoSensorOff, RISING);

  CalulatePhotoSensorTimes = false;

  //Initsiera LED-Displayen
  lc.shutdown(0,false);
  lc.setIntensity(0,8);
  lc.clearDisplay(0);
  DisplayString((String) "PchButik"); //Tabellen 'charTable' i 'LedControl' för att skriva denna text
  delay(1000);
}

void loop() {
  // put your main code here, to run repeatedly:

  //Om dt finns data för att beräkna tider
  if (CalulatePhotoSensorTimes) {
    PhotoSensorOnTime = PhotoSensorOffMillis - PhotoSensorOnMillis;
    PhotoSensorBetweenTime = PhotoSensorOffMillis - PhotoSensorLastOffMillis;
    CalulatePhotoSensorTimes = false;
    uppdateDisplay = true;
  }

  //Kollar om tryck på strömbrytaren
  if (digitalRead(ButtPin) == LOW){
    delay(10); //denna minskar betydelsen kontaktstuts från strömbrytaren
    if (ButtStatus == HIGH){
      ShowDisplay ++;
      uppdateDisplay = true;
      if (ShowDisplay > 2){
        ShowDisplay = 1;
      }
    }
    ButtStatus = LOW;
  }else{
    ButtStatus = HIGH;
  }

  //Kollar om displayen ska uppdateras
  if (uppdateDisplay == true){
    switch (ShowDisplay) {
      case 1:
        DisplayVariableValue(PhotoSensorOnTime, 'L'); //L = Length
        break;
      case 2:
        DisplayVariableValue(3600000/PhotoSensorBetweenTime, 'P'); //P = Power
        break;
    }
    uppdateDisplay = false;
  }

}

//Interrupt
void PhotoSensorOn() {
  digitalWrite(LED_BUILTIN, HIGH);
  PhotoSensorOnMillis = millis();
}

//Interrupt
void PhotoSensorOff() {
  digitalWrite(LED_BUILTIN, LOW);
  PhotoSensorLastOffMillis = PhotoSensorOffMillis;
  PhotoSensorOffMillis = millis();
  CalulatePhotoSensorTimes = true;
}

//Skriver ut ett tal.
void DisplayNumber(unsigned long number){
  if(number > 99999999){
    DisplayString("E9"); //Betyder Error 9, talet är för högt
    return;
  }
  String s = String(number);
  int l = s.length();
  for (int i = 0; i <= 7; i++) {
    lc.setChar(0, i, getChar(s, l-1-i), false);
  }
}

//Skriver ut ett tecken av en variabel och värde.
void DisplayVariableValue(unsigned long number, char c){
  if(number > 999999){
    DisplayString("E6"); //Betyder Error 6, talet är för högt
    return;
  }
  DisplayNumber(number);
  lc.setChar(0, 7, c, false);
}

//Skriver ut en sträng.
void DisplayString(String s){
  int l = s.length();
  if(l > 8){
    s = "E8"; //Betyder Error 8, strängen är för lång
    l = s.length();
  }
  lc.setChar(0, 7, getChar(s, l-8), false);
  lc.setChar(0, 6, getChar(s, l-7), false);
  lc.setChar(0, 5, getChar(s, l-6), false);
  lc.setChar(0, 4, getChar(s, l-5), false);
  lc.setChar(0, 3, getChar(s, l-4), false);
  lc.setChar(0, 2, getChar(s, l-3), false);
  lc.setChar(0, 1, getChar(s, l-2), false);
  lc.setChar(0, 0, getChar(s, l-1), false);
}

//Denna returnerar vilket tecken som är på platsen i strängen.
//Är platsen utanför strängen returneras ett blanksteg.
char getChar(String s, int i){
  char rc = ' ';
  if(s.length() > (unsigned int) i ){
    rc = s.charAt(i);
  }
  return rc;
}

Koden använder biblioteket 'LedControl'.

LedControlHack.cpp

const static byte charTable [] PROGMEM  = {
    B01111110,B00110000,B01101101,B01111001,B00110011,B01011011,B01011111,B01110000, //00-07 tt
    B01111111,B01111011,B01110111,B00011111,B00001101,B00111101,B01001111,B01000111, //08-15 tt
    B00000000,B00000000,B00000000,B00000000,B00000000,B00000000,B00000000,B00000000, //16-23 tt
    B00000000,B00000000,B00000000,B00000000,B00000000,B00000000,B00000000,B00000000, //24-31 tt
    B00000000,B00000000,B00000000,B00000000,B00000000,B00000000,B00000000,B00000000, //32-39 tt
    B00000000,B00000000,B00000000,B00000000,B10000000,B00000001,B10000000,B00000000, //40-47 tt
    B01111110,B00110000,B01101101,B01111001,B00110011,B01011011,B01011111,B01110000, //48-55 01234567
    B01111111,B01111011,B00000000,B00000000,B00000000,B00000000,B00000000,B00000000, //56-63 89......
    B00000000,B01110111,B00011111,B00001101,B00111101,B01001111,B01000111,B00000000, //64-71 .ABCDEFG
    B00110111,B00000000,B00000000,B00000000,B00001110,B00000000,B00000000,B00000000, //72-79 HIJKLMNO
    B01100111,B00000000,B00000000,B00000000,B00000000,B00000000,B00000000,B00000000, //80-87 PQRSTUVW
    B00000000,B00000000,B00000000,B00000000,B00000000,B00000000,B00000000,B00001000, //88-95 XYZ
    B00000000,B01110111,B00011111,B00001101,B00111101,B01001111,B01000111,B00000000, //96-103 .abcdefg
    B00010111,B00000100,B00000000,B00000111,B00001110,B00000000,B00010101,B00011101, //104-111 hijklmno
    B00010111,B00000000,B00000000,B00000000,B00001111,B00011100,B00000000,B00000000, //112-119 pqrstuvw
    B00000000,B00000000,B00000000,B00000000,B00000000,B00000000,B00000000,B00000000  //120-127 xyz
};

const static byte charTableOriginal [] PROGMEM  = {
    B01111110,B00110000,B01101101,B01111001,B00110011,B01011011,B01011111,B01110000, //00-07 tt
    B01111111,B01111011,B01110111,B00011111,B00001101,B00111101,B01001111,B01000111, //08-15 tt
    B00000000,B00000000,B00000000,B00000000,B00000000,B00000000,B00000000,B00000000, //16-23 tt
    B00000000,B00000000,B00000000,B00000000,B00000000,B00000000,B00000000,B00000000, //24-31 tt
    B00000000,B00000000,B00000000,B00000000,B00000000,B00000000,B00000000,B00000000, //32-39 tt
    B00000000,B00000000,B00000000,B00000000,B10000000,B00000001,B10000000,B00000000, //40-47 tt
    B01111110,B00110000,B01101101,B01111001,B00110011,B01011011,B01011111,B01110000, //48-55 tt
    B01111111,B01111011,B00000000,B00000000,B00000000,B00000000,B00000000,B00000000, //56-63
    B00000000,B01110111,B00011111,B00001101,B00111101,B01001111,B01000111,B00000000, //64-71 .ABCDEFG
    B00110111,B00000000,B00000000,B00000000,B00001110,B00000000,B00000000,B00000000, //72-79 HIJKLMNO
    B01100111,B00000000,B00000000,B00000000,B00000000,B00000000,B00000000,B00000000, //80-87 PQRSTUVW
    B00000000,B00000000,B00000000,B00000000,B00000000,B00000000,B00000000,B00001000, //88-95 XYZ
    B00000000,B01110111,B00011111,B00001101,B00111101,B01001111,B01000111,B00000000, //96-103 .abcdefg
    B00010111,B00000000,B00000000,B00000000,B00001110,B00000000,B00010101,B00011101, //104-111 hijklmno
    B01100111,B00000000,B00000000,B00000000,B00000000,B00000000,B00000000,B00000000, //112-119 pqrstuvw
    B00000000,B00000000,B00000000,B00000000,B00000000,B00000000,B00000000,B00000000  //120-127 xyz
};

För att kunna skriva PchButik på skärmen, så har jag modifierat font-tabellen 'charTable' i filen 'LedControl.h'.

Jag vet att k:et inte är så snyggt, och många andra fonter kan behövas läggas till.

blink_simulate.cpp

#include <Arduino.h>

/*
  Blink

  Turns an LED on for one second, then off for one second, repeatedly.

  Most Arduinos have an on-board LED you can control. On the UNO, MEGA and ZERO
  it is attached to digital pin 13, on MKR1000 on pin 6. LED_BUILTIN is set to
  the correct LED pin independent of which board is used.
  If you want to know what pin the on-board LED is connected to on your Arduino
  model, check the Technical Specs of your board at:
  https://www.arduino.cc/en/Main/Products

  modified 8 May 2014
  by Scott Fitzgerald
  modified 2 Sep 2016
  by Arturo Guadalupi
  modified 8 Sep 2016
  by Colby Newman

  This example code is in the public domain.

  https://www.arduino.cc/en/Tutorial/BuiltInExamples/Blink
*/

// the setup function runs once when you press reset or power the board
void setup() {
  // initialize digital pin LED_BUILTIN as an output.
  pinMode(LED_BUILTIN, OUTPUT);
}

// the loop function runs over and over again forever
void loop() {
  digitalWrite(LED_BUILTIN, HIGH);   // turn the LED on (HIGH is the voltage level)
  delay(100);                       // wait for a second
  digitalWrite(LED_BUILTIN, LOW);    // turn the LED off by making the voltage LOW
  delay(1900);                       // wait for a second
}

För att simulera blinkningarna använde jag exempel-sketchen Blink från Arduino på en annan Nano.

Summan 100+1900 blir 2000 millisekunder. 3600000 är antalet millisekunder på en timma.

3600000 / 2000 = 1800 Watt. Så displayen ska visa 1800, men visar ibland 1799 och 1801.

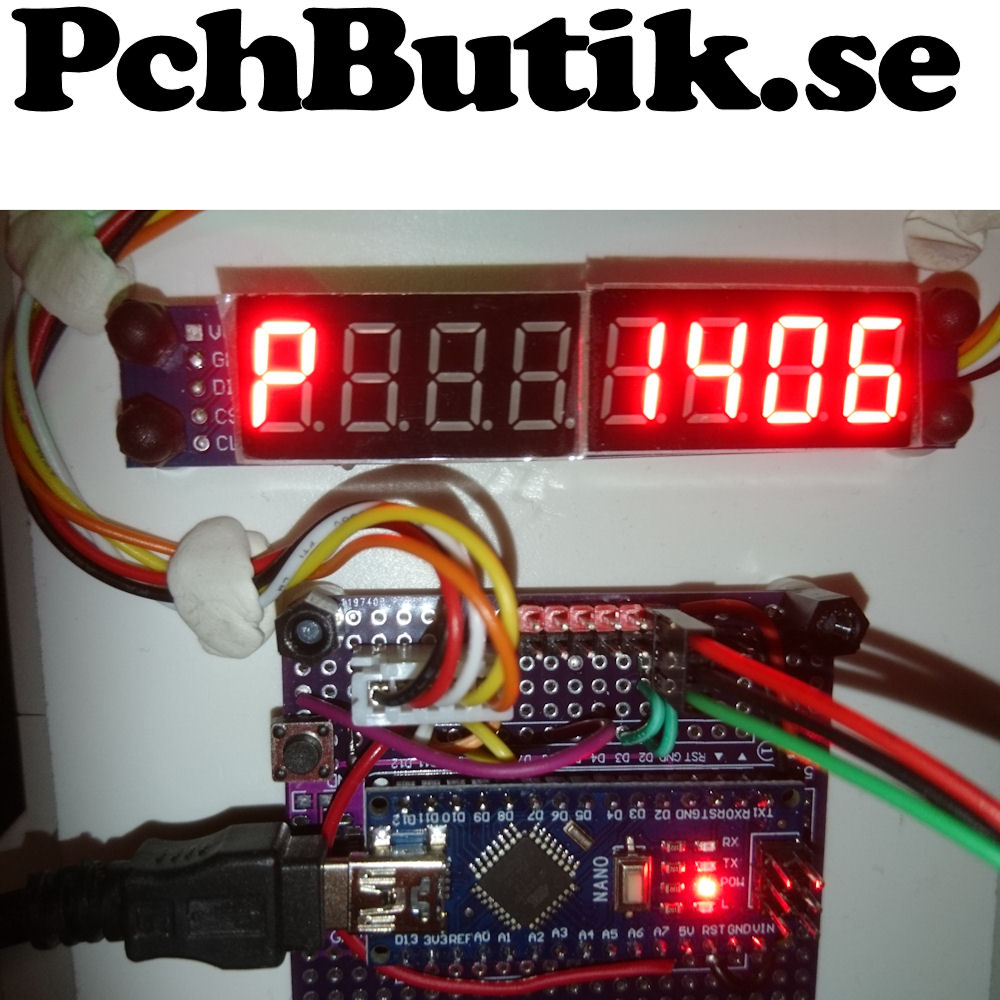

Elmätare test på kopplingsdäck

Byggde den sedan mer permanent på experimentkort för Nano.

Tyvärr kan jag inte hitta detta kort i Fritzing, så tyvärr inga kopplingar att visa.

Kanske kan närbilden hjälpa att visa hur det är byggt.

Knappen växlar mellan att visa L-värde och P-värde och den startar med L-värde.

L-värdet visar hur många millisekunder LED:en i elmätaren lyser. Detta har ingen praktisk betydelse, jag var bara nyfiken.

Min mätare har 78-80 millisekunder lys-tid.

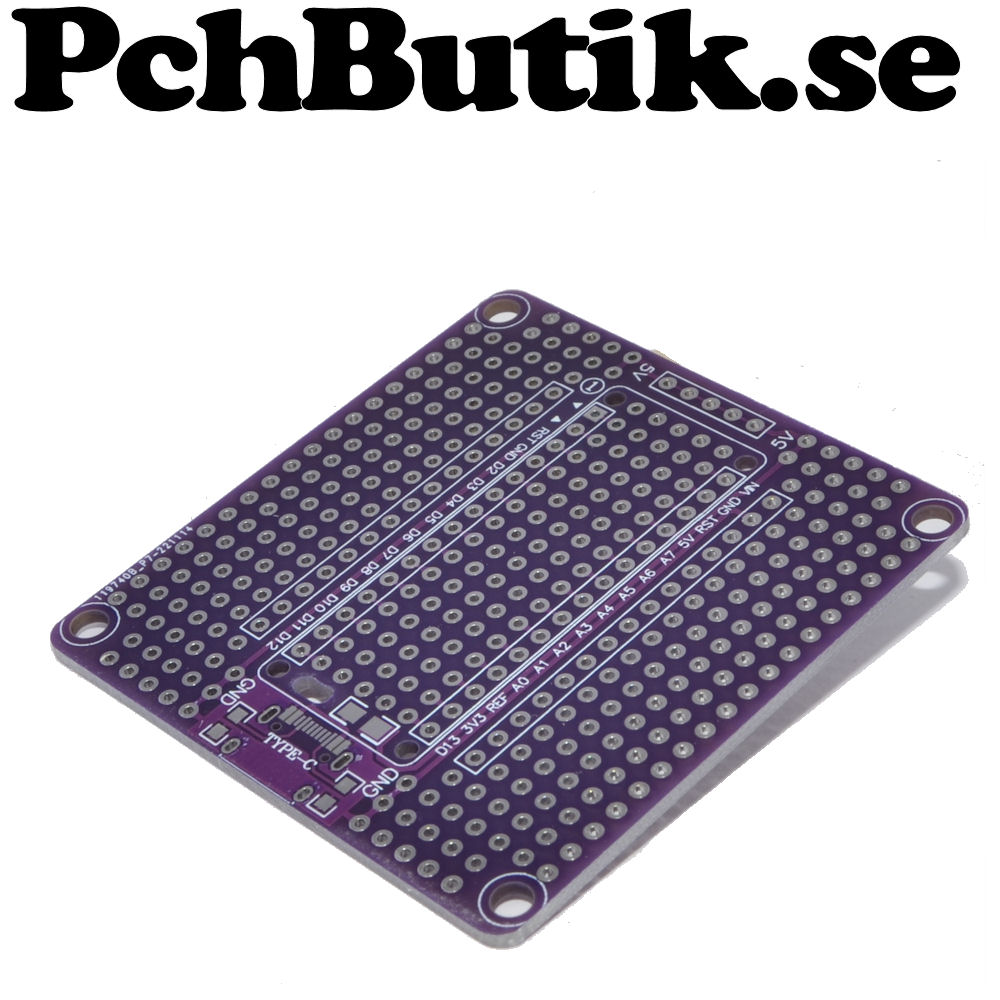

Elmätare knapp och display
Elmätare adapter

Adapter

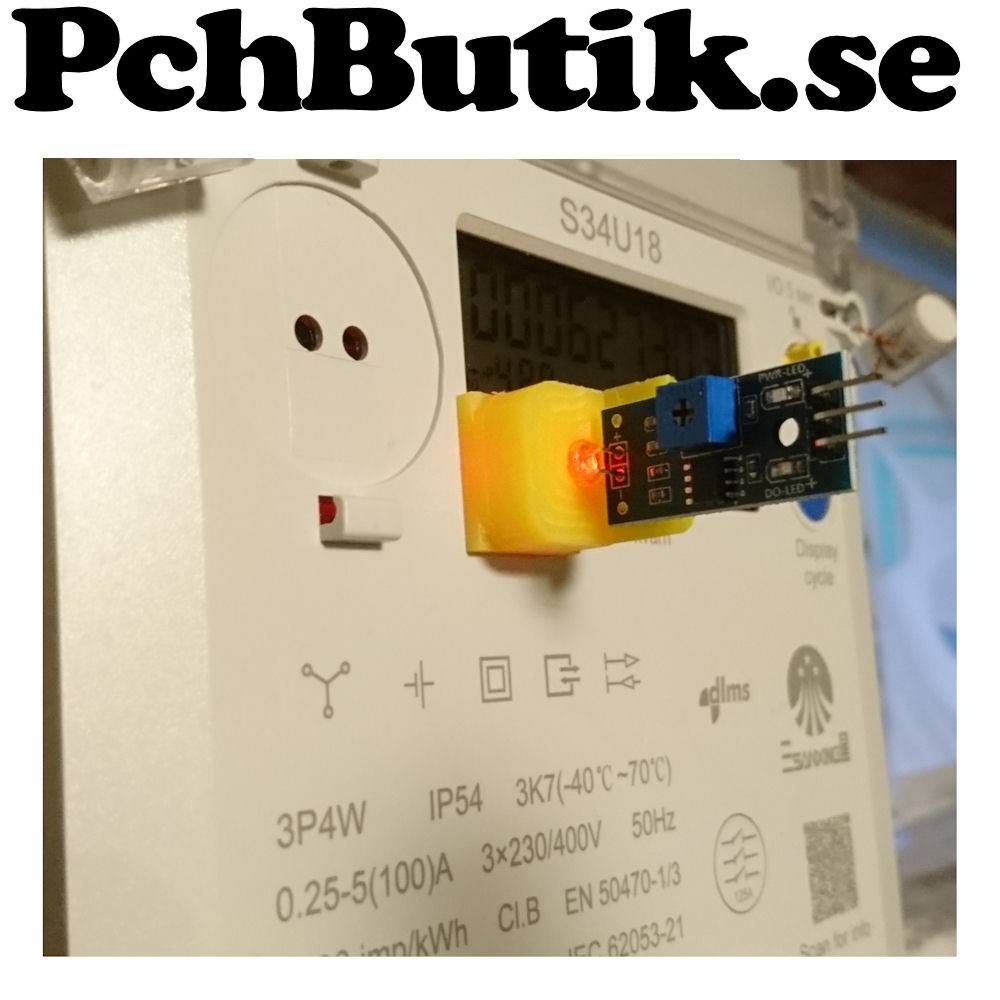

Den är monterad med en adapter med dubbelhäftande tejp.

Elmätare adapter närbild

Framtiden

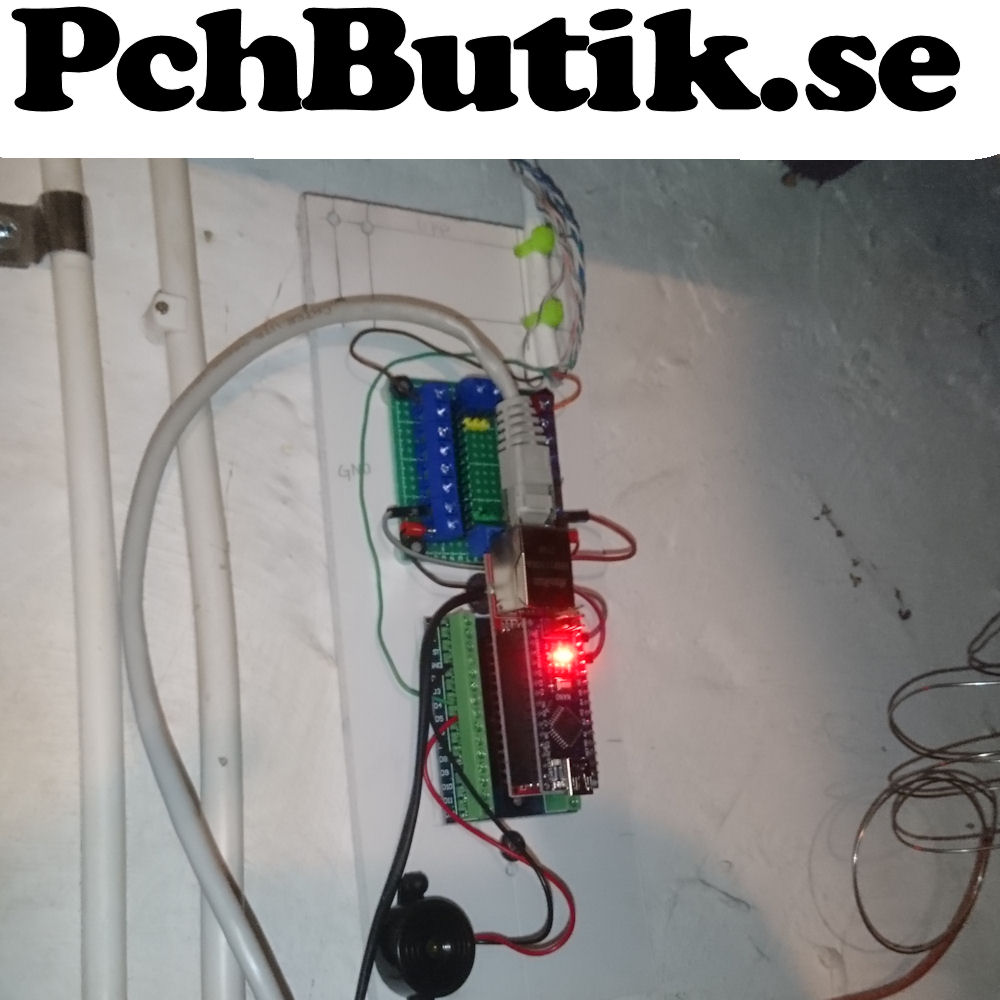

Experimentet med elmätaren är tänkt att integreras i denna modul.

Denna mäter el-patronens drifttid.

Sparar datum och klockslag när den startar och stoppar laddning.

Det går sedan att läsa av i vårt lokala nät, LAN.

Inköpslista:

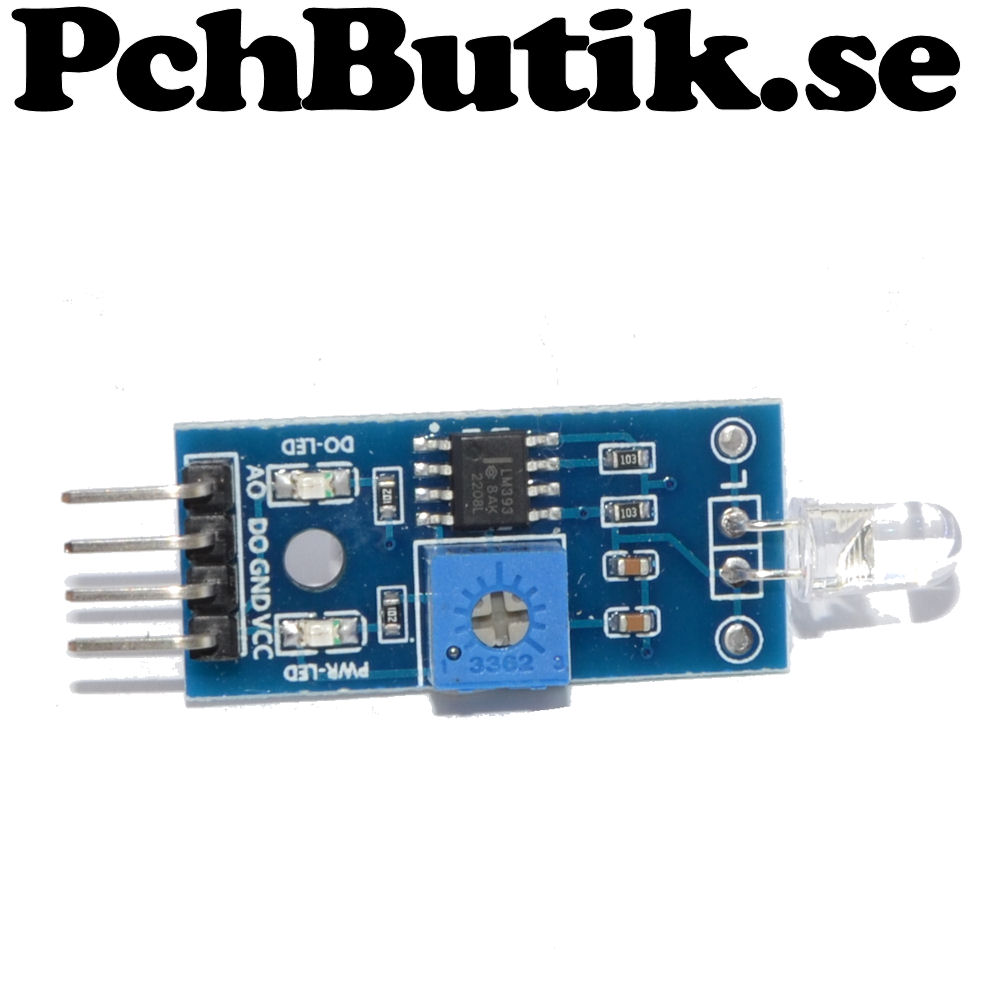

  • 1913 Fotodiod med hållare för montering. Alt.1: länk. Alt.2: länk.
  • 0406 8 siffror med 7 segment LED-display och drivare: länk.
  • 0988 ATmega328 5 Volt Arduino nano kompatibel: länk.
  • 2889 Experimentkort Nano 3.0 med genomomgående hål: länk.
  • 2626 3 st. XH 2.54 5P hona och hane med kabel och kontakt: länk.
  • 1936 Female to Female Dupont Cable 70cm 3pin: länk.

Video

Video som visar elmätaren i praktisk drift och displayens beteende.

Denna sida är konverterad med hjälp av AI.
En sida för dig som bygger elektronik själv, experimenterar och laborerar.
Skapad av Per-Anders Hult för PchButik.se.
