Bok-gömma

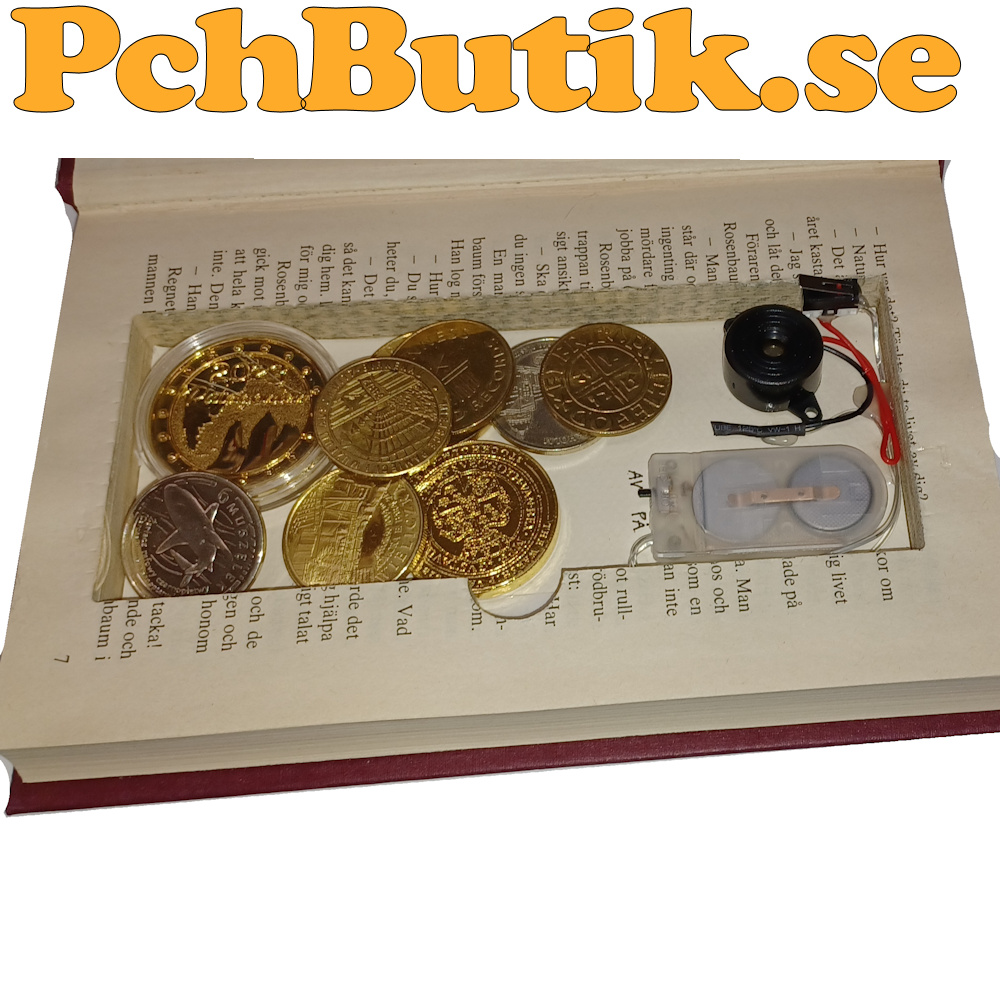

Enkelt larm för din bok-gömma.
Genom att föra in ett plastkort över strömbrytaren,
så går det öppna boken utan att larmet startar.
Sedan stänga av larmet på batterihållaren.
Alla delar i larmet är limmade med smältlim inne i boken.

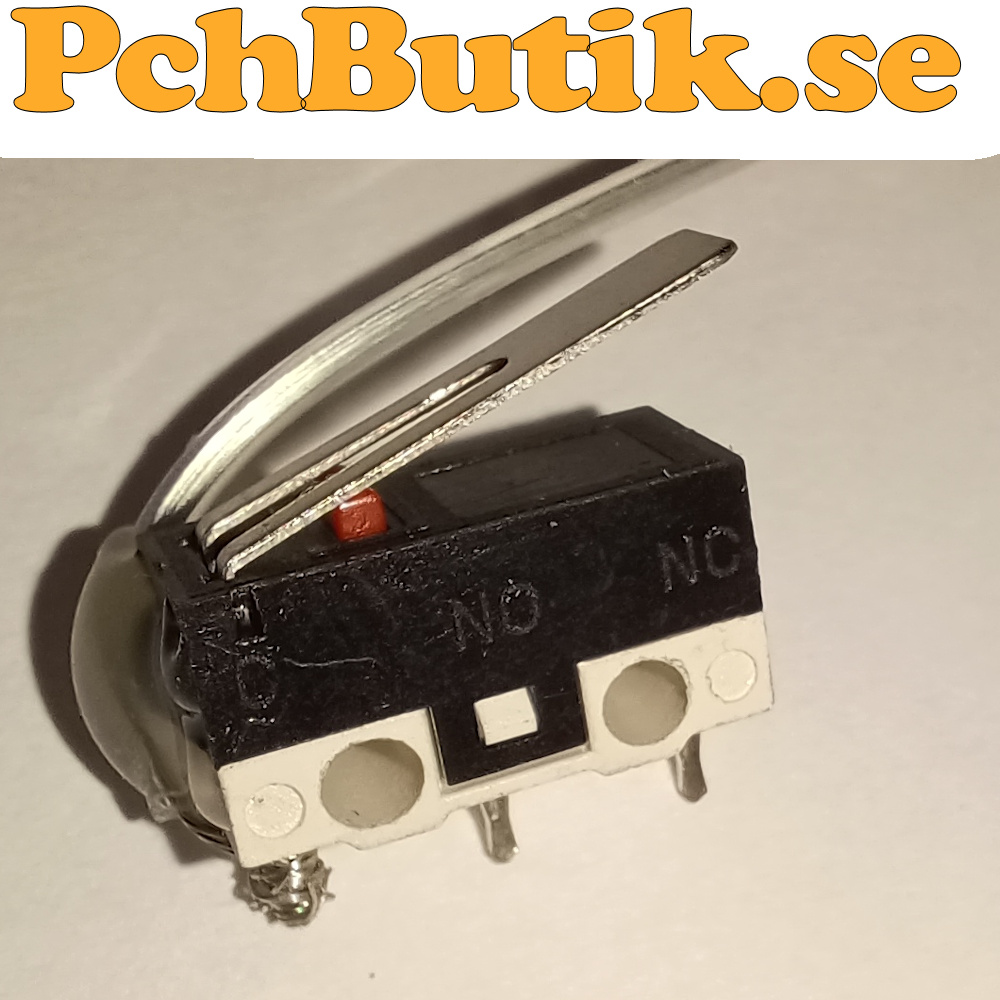

Det är säkrare att löda kablarna mot kontakten.
Men det går att skala kablen 2cm och vira den runt kontakten.
Sedan säkra kablen mot rörelse med smält lim.

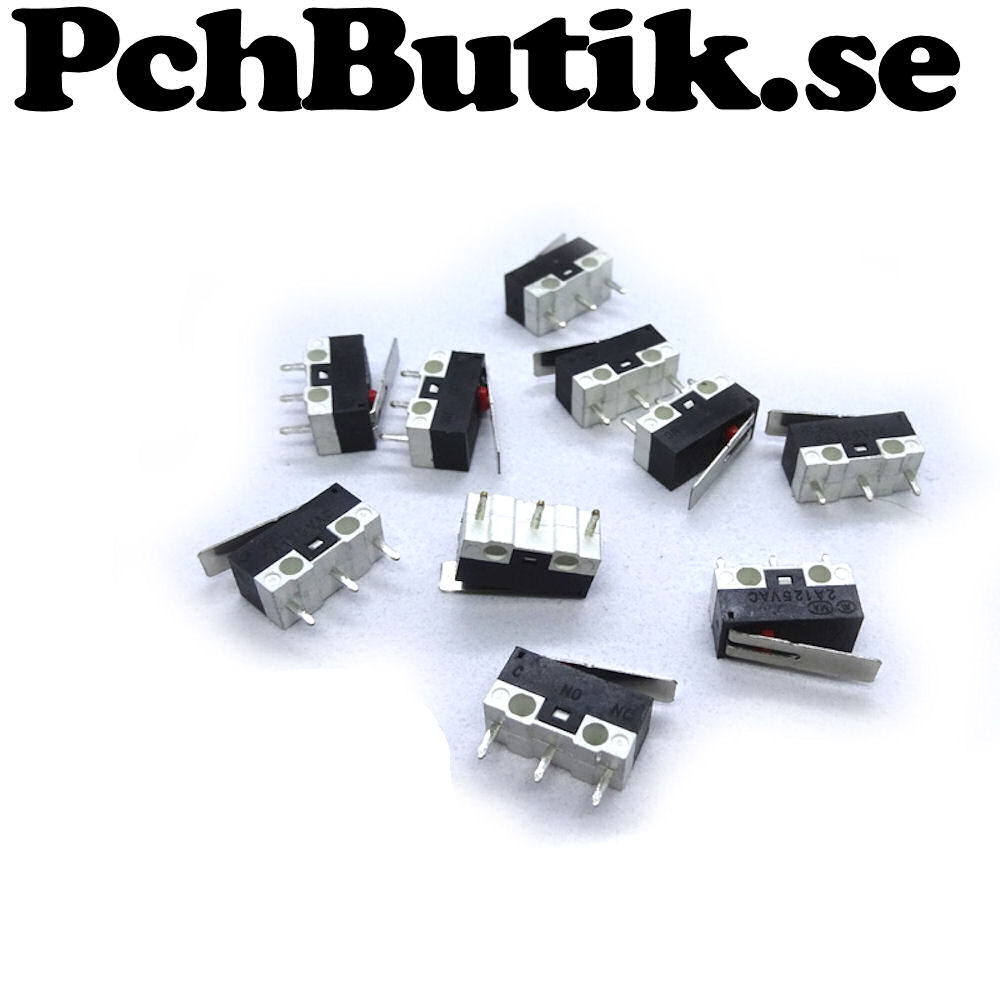

Plus från batteriet går till kontaktens C (Common).
Kontaktens NC (Normally Closed) går till larmets plus kabel (Röd).

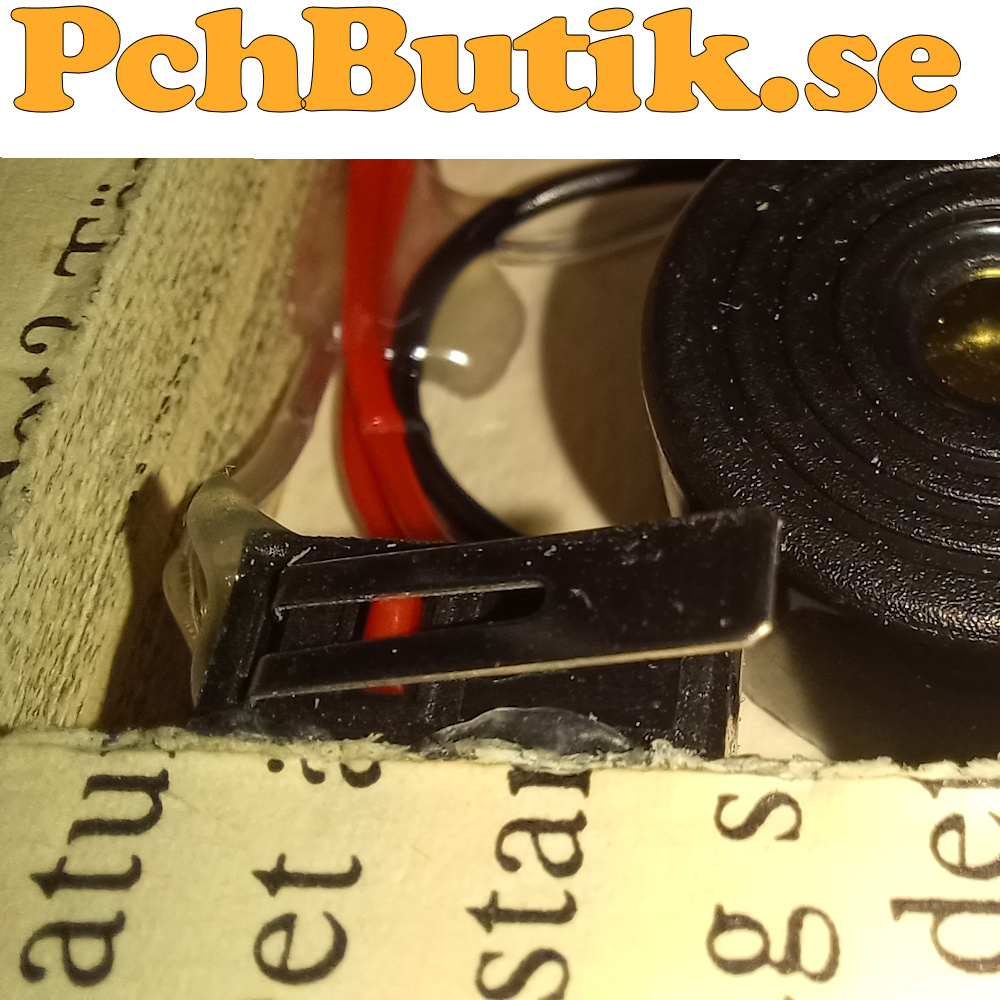

Kontakten är monterad med smältlim.
I höjd med bokens yta.

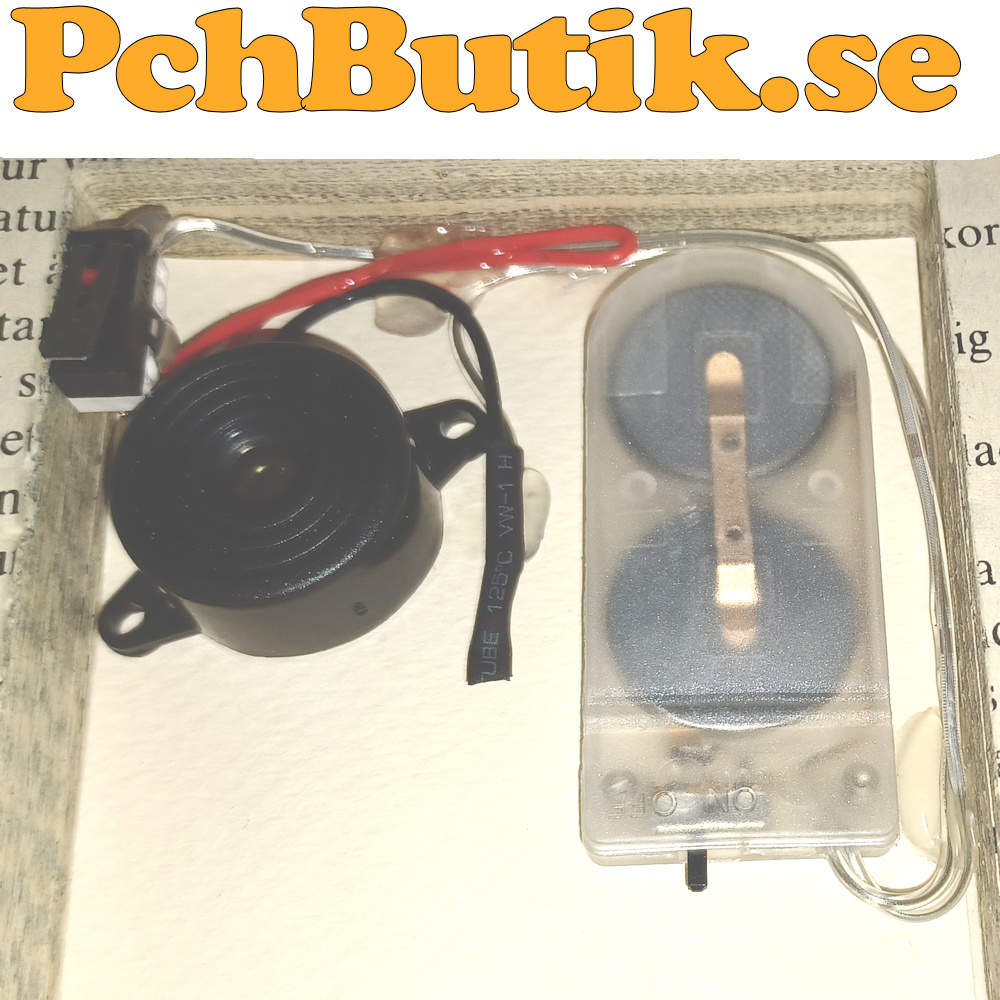

Det är lite svårt att se vilken kabel som är plus från batterihållaren.
Det är den kabel som är till höger, som kommer direkt från batterierna.
Minus kommer från batterihållarens strömbrytare. Och ska gå dierkt till tutan.

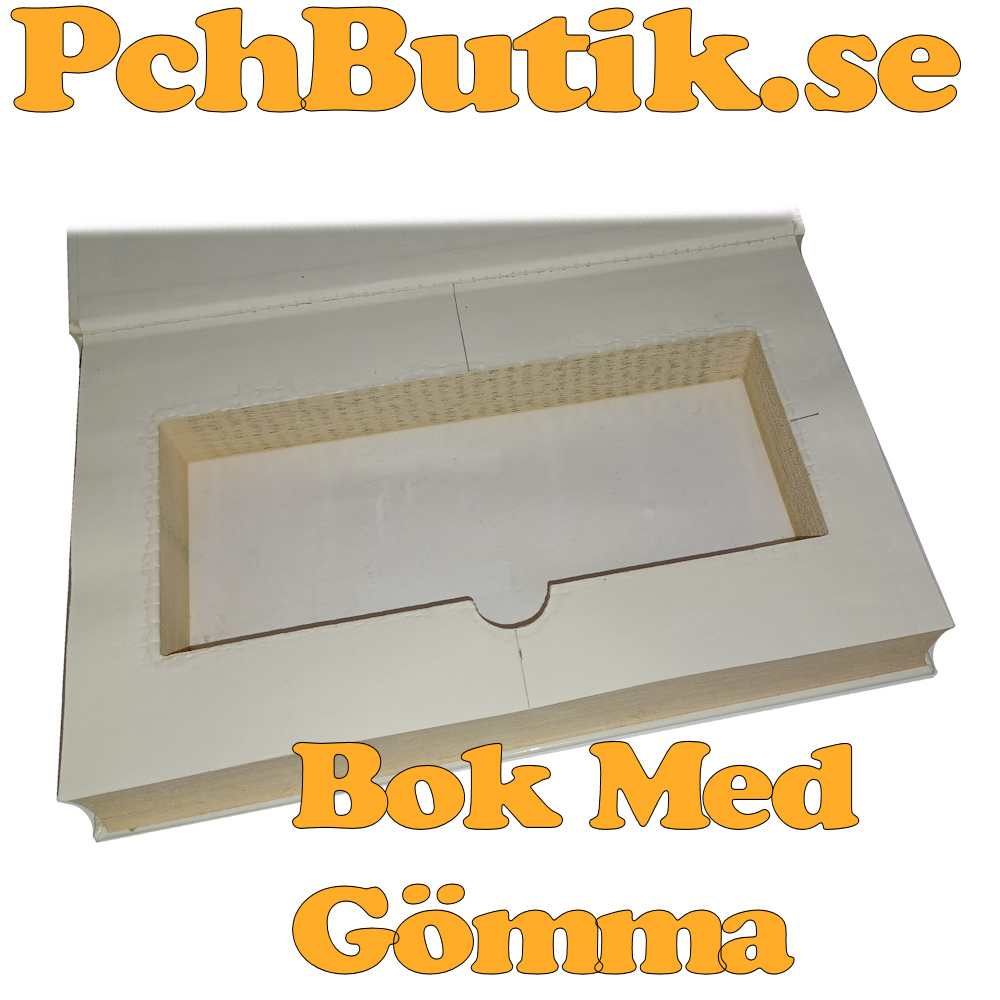

Böckernas gömma brukar vara mellan 15 och 20 mm djupa.

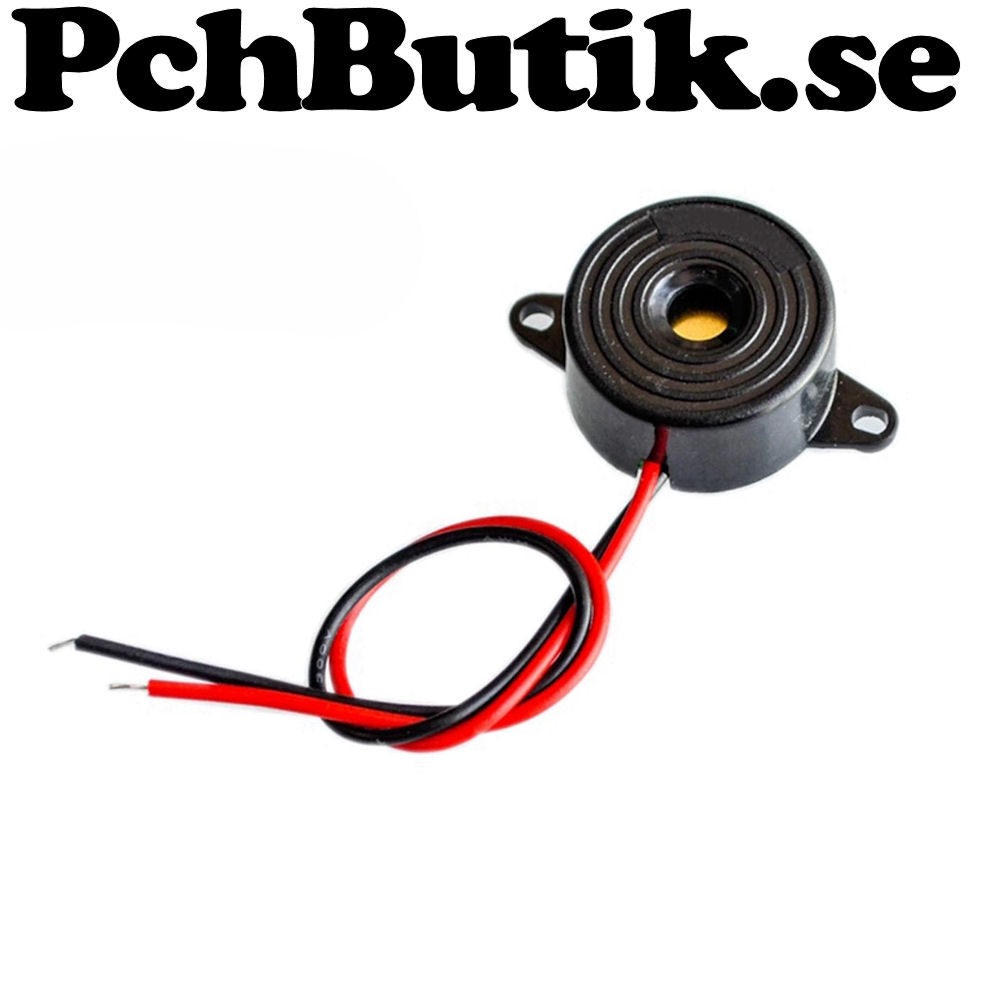

Den Piezoelektrisk summern (tutan) är den högsta komponenten med 12 mm.
