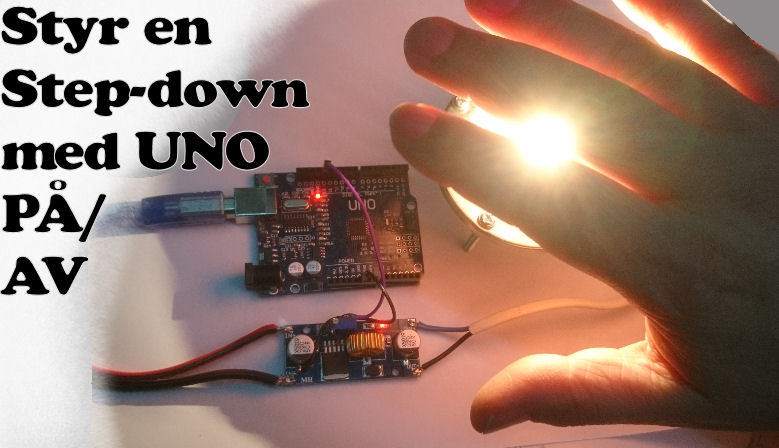

Det som klickar i bakgrunden i videon, är fläkten som startar i labbaggregatet.

Step-down (buck) med XL4015.

Sketchen i Uno kortet är standard Blink.

Denna ombyggnad gäller bara på modulen Art. 2284, och inte alla Step-down.

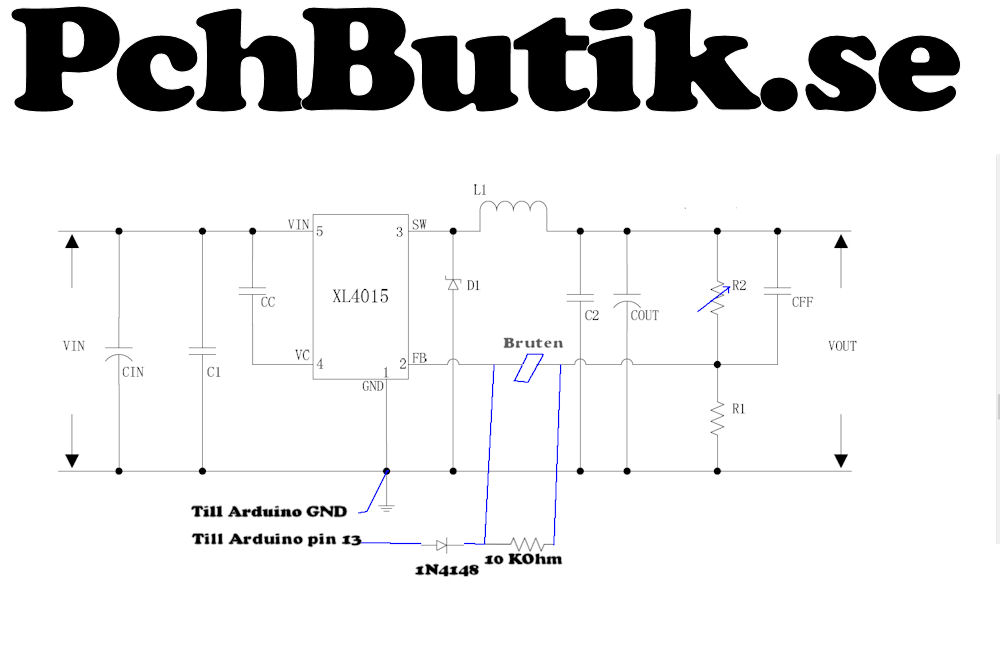

Ritningen visar hur feedback till IC har ändrats, med en bruten linje, och adderat ett motstånd och en diod. Övriga är en typisk användning av XL4015 inte exakt som modulen. Denna modifiering är svår och du bör ha kunskap om elektronik för att göra den. Modulen stänger av när den får spänning 3.3 eller 5 Volt signal från en MCU ex. Arduino Uno.

Ombyggnaden är inte lämplig att drivas med en PWM signal, eller snabba på och av, då modulen bland annat har en mjukstart.

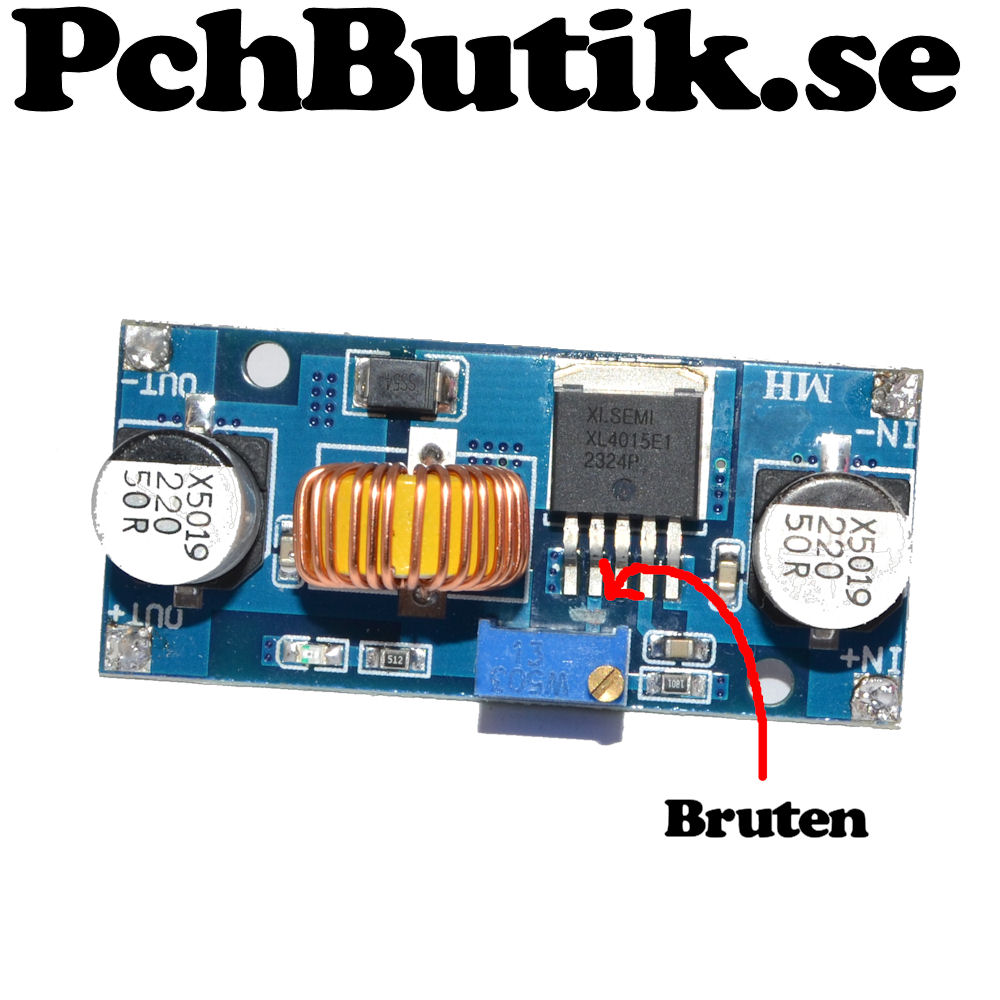

Kapat en linje på kretskortet, mät gärna för att kolla att den är bruten.

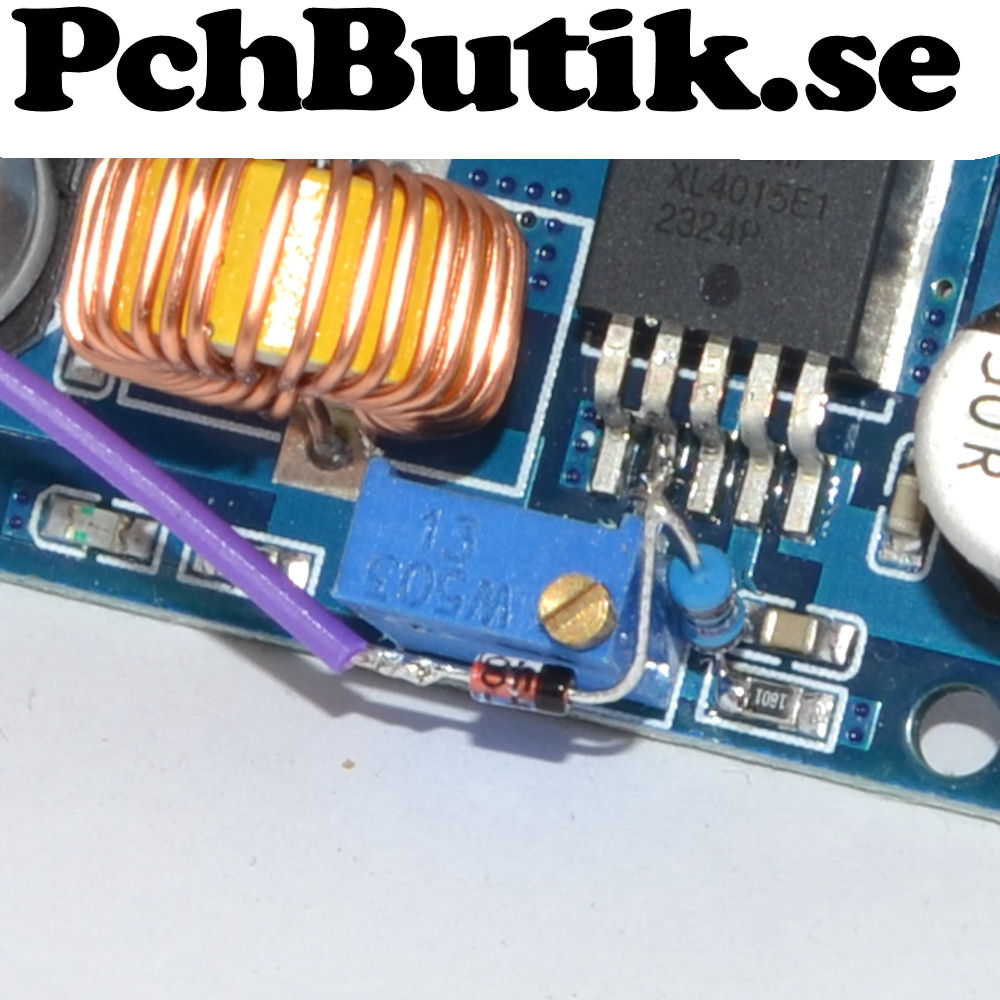

Har monterat ett motståndet stående och lött dioden på toppen av motståndet.

Fakta:
Signal ström:
0.23 mA (230uA) vid 3 Volt.
0.40 mA (400uA) vid 5 Volt

I exemplet:
Last: Lampa 12 Volt , 21 Watt. Glödtråd

Kod

Sketchen i Uno kortet är standard Blink:

// Standard Blink
void setup() {
  pinMode(LED_BUILTIN, OUTPUT);
}

void loop() {
  digitalWrite(LED_BUILTIN, HIGH);
  delay(1000);
  digitalWrite(LED_BUILTIN, LOW);
  delay(1000);
}

Inköp

• Art. 2284 - DC-DC step-down 4-38 Volt till 1.25-36 Volt. 5 Ampere: https://pchbutik.se/1779-.html
• Art. 1024 - 100 st Dioder Ã¥tta olika modeller 200mA till 3 Ampere: https://pchbutik.se/507-.html
• Art. 0591 - 100 st MotstÃ¥nd 10000 Ohm, 10K metallfilm 1 %: https://pchbutik.se/259-.html
