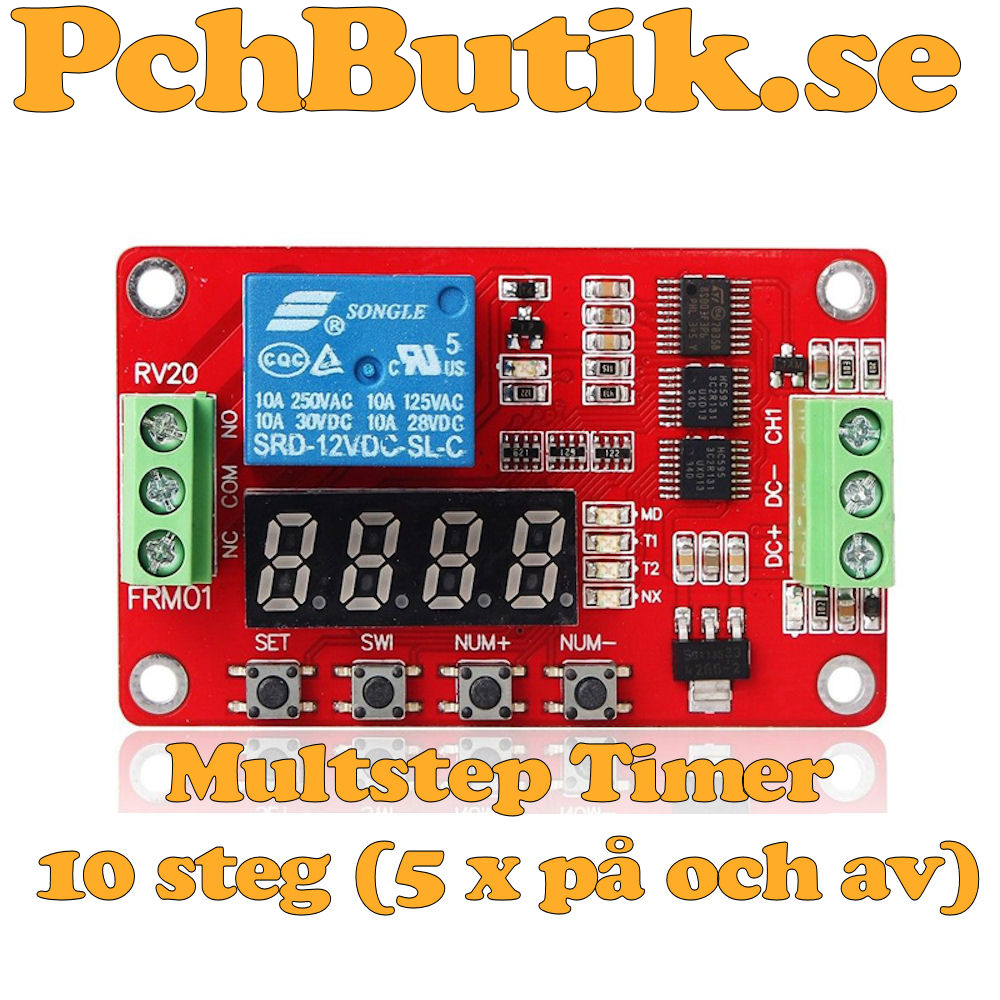

Multstep Timer v1.0

Ett schema med upp till 10 steg för att styra en relÀutgÄng



En timer med ett schema i 10 steg (5 x pÄ och av).
Schemat kan starta nÀr modulen fÄr ström eller med en trigger signal.
Eller starta schemat med kombination av bÄda.
Vid varje steg kan tiden justeras frÄn 1 upp till 9999 sekunder.
9999 sekunder Àr 2.7 timmar.
Denna Àr inte en standard FRM01 modul utan en specialdesignad modul.

Introduktion

MultiStep Timer styrning som styr en relÀutgÄng genom en sekvens av upp till 10 programmerbara steg.
Varje steg kan ha:
En varaktighet (0–9999 sekunder) pĂ„ och av
Udda steg slÄr relÀet pÄ, jÀmna steg slÄr relÀet av
Automatisk trigger, kan starta nÀr modulen fÄr ström och starta nÀsta steg utan villkor
Eller varje steg kan startas av en extern trigger pÄ ingÄng CH1 som fallande eller stigande flank

För varje steg kan du stÀlla in:

  • Starttid för nedrĂ€kning (0–9999 sekunder).
  • Triggertyp (Automat start, eller signal frĂ„n CH1 fallande eller stigande flank)
  • NĂ€sta steg att köra efter timeout

    • IngĂ„ngar pĂ„ modulen:

  • DC+ 12 Volt likström (DC).
  • DC- Minus pol GND
  • CH1 signal till trigger nĂ€r CH1 fĂ„r ström eller tappar ström (fallande eller stigande flank)
    • Den kan inte trigga nĂ€r CH1 sluts mot GND. Men det gĂ„r att lösa med ett motstĂ„nd som pull-up.

    RelÀ anslutning pÄ modulen:

  • NO (normally open)
  • COM (common) gemensam enkelt sett kan denna ses som ingĂ„ng.
  • NC (normally closed)

    • Knappar pĂ„ modulen:

  • SET lĂ„ngt gĂ„r till instĂ€llningslĂ€ge och avsluta instĂ€llningslĂ€ge
    • Kort tryck pĂ„ SET för att gĂ„ till nĂ€sta instĂ€llning i steget.
  • SWI ingen funktion
  • NUM+ Öka vĂ€rdet eller nĂ€sta alternativ
  • NUM- Minska vĂ€rdet eller föregĂ„ende alternativ

    • InstĂ€llningar för varje steg:

  • HĂ„ll nere SET i 3 sekunder för att gĂ„ till instĂ€llningar
    • VĂ€lj steg med NUM+ och NUM-. displayen visar "St01" för steg 1
  • Tryck pĂ„ SET för att bekrĂ€fta valet
  • StĂ€ll in tiden för steget frĂ„n 0 till 9999 sekunder
  • Tryck pĂ„ SET för att gĂ„ till nĂ€sta siffra
  • Tryck pĂ„ SET för att gĂ„ till nĂ€sta instĂ€llning.
  • VĂ€lj vilket steg som Ă€r nĂ€sta steg efter aktuellt steg.
    • Displayen visar ex. "n 02". för att nĂ€sta steg ska vara stg 2.
  • Tryck pĂ„ SET för att gĂ„ till nĂ€sta instĂ€llning.
  • Trigger Ă€r det som startar nedrĂ€kning av tiden för steget.
    • Det kan vara automatisk. Displayen visar ex. "t A".
    Det kan vara pÄ signal pÄ CH1. Displayen visar ex. "t r" Rising (Stigande).
    Det kan vara nÀr signal avslutas pÄ CH1. Displayen visar ex. "t F" Falling (Fallande).
  • HĂ„ll nere SET i 3 sekunder för att avsluta instĂ€llningar

    • InstĂ€llningar för varje steg:

    Detta Àr instÀllningarna frÄn början.
    StegSekunderRelÀTriggerNÀsta steg
    St010002OFFAUTOn 02
    St020003ONAUTOn 03
    St030004OFFAUTOn 04
    St040005ONAUTOn 05
    St050006OFFAUTOn 06
    St060007ONAUTOn 07
    St070008OFFAUTOn 08
    St080009ONAUTOn 09
    St090010OFFAUTOn 10
    St100011ONAUTOn 11
    St110012OFFRISINGn 12
    RelÀ ON OFF gÄr inte att Àndra

    VĂ„ra exempel.

    I menyn till vÀnster kan du hitta flera exempel.
    Hittar du inget exempel, men tror att det gÄr att skapa ett schema för det du behöver.
    Kontakta oss sÄ kan vi lÀgga upp ditt som exempel.

    Köpa.

    PÄ högra sidan, hittar du var du kan köpa modulen och andra liknande produkter.

    Skapad av.

    Skapad 20260418 av Per-Anders Hult för PchButik.se.
