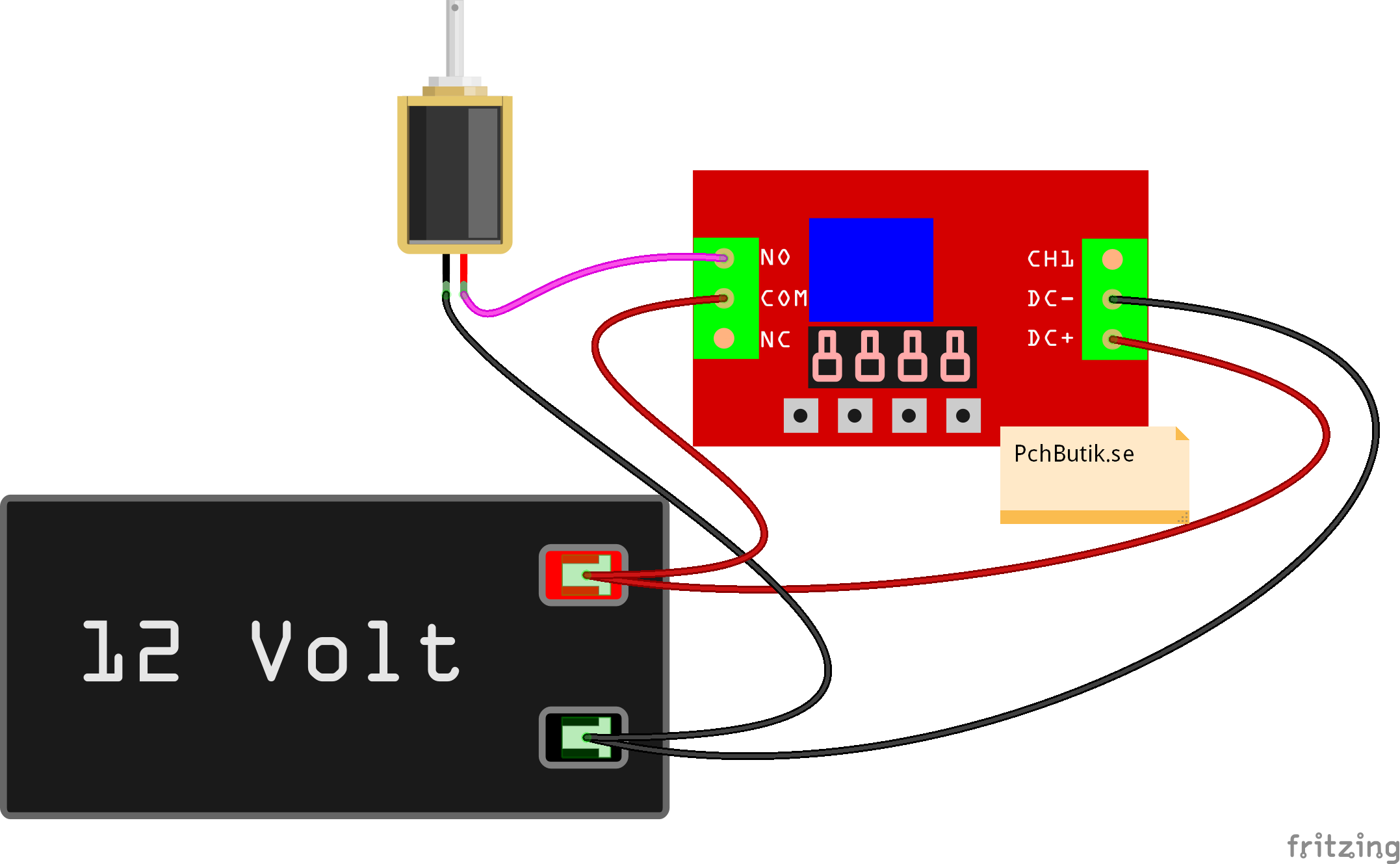

Exempel 2
Du vill att den ska vara aktiv 10 minuter per dygn.
Och den ska starta när modulen får ström, och relä ska vara slutet när den är aktiv.
Det är 1440 minuter på ett dygn, så detta blir då 10 minuter PÅ och 1430 minuter AV.
Då passar funktion 6 bra.
Trigger. Startar när den får ström eller signal på ingång CH1.
Power ON Relay state: Closed
Trigger Relay start: Closed
Tid 1 (T1): 10
Tid 2 (T2): 1430
NX (skala): 6060 (skala 60 gör att sekunder blir minuter för båda tider T1 och T2.)
Detta exempel funkar på timer:
648 FRM01
2119 FRM01 RV20
2120 (Blått kretskort)
