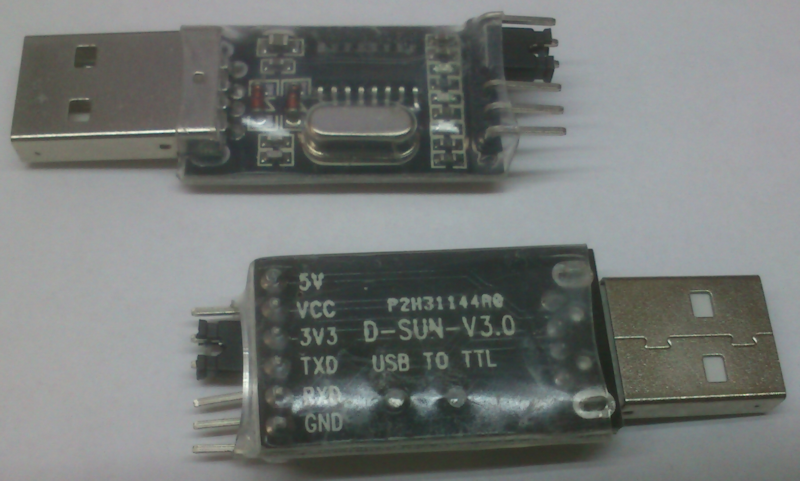

USB till RS232 CH340

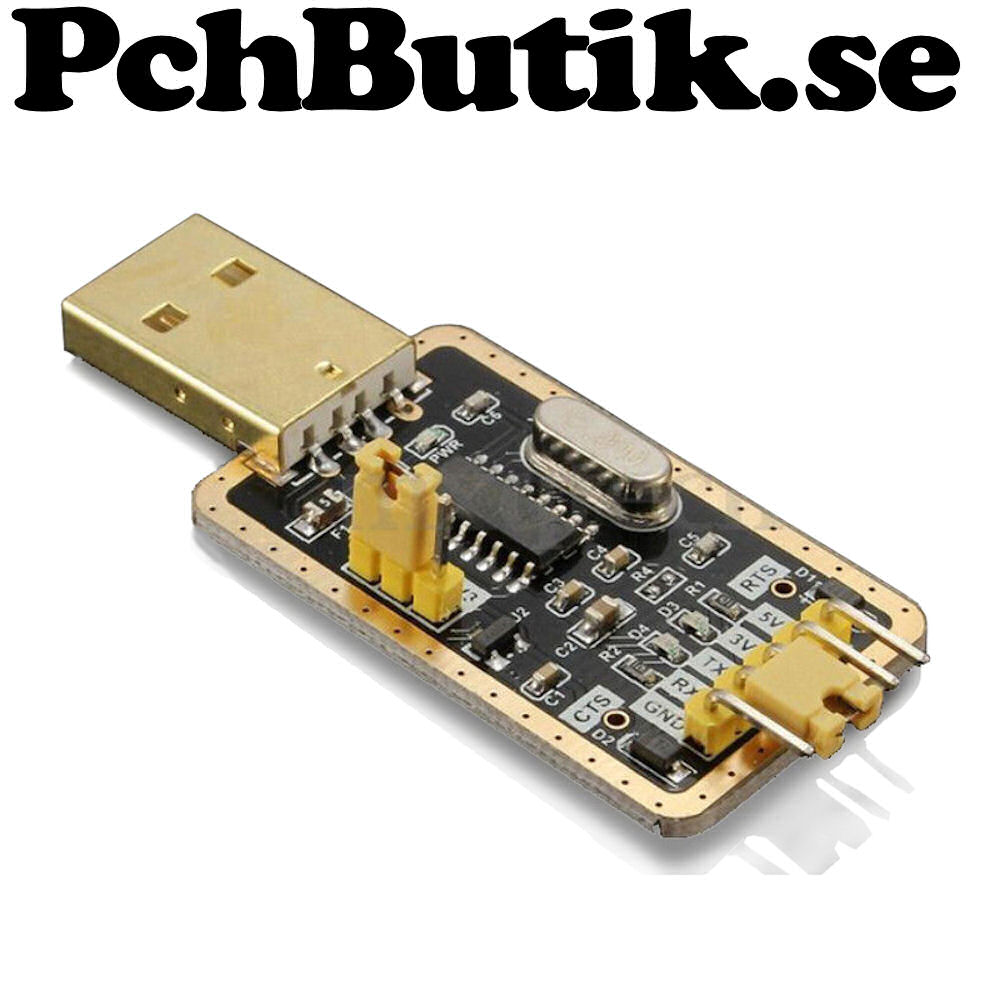

Denna sida ersätter en äldre modell av USB till RS232.

Detta är det enklaste sättet att koppla en PRO-Mini till modulen.

Det fungerar på både 3.3 och 5 Volts PRO-Mini.

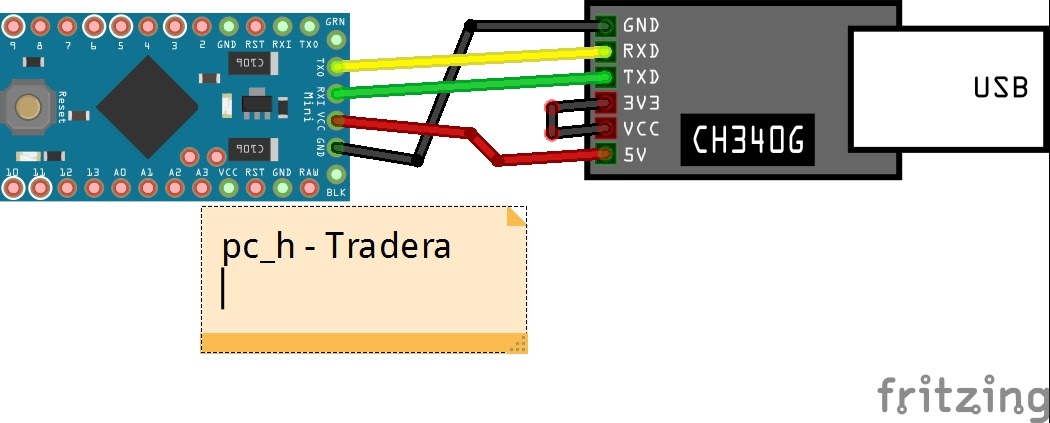

Inte helt rätt att använda underspänning i RS232 interfacet till en 5 Volts PRO-Mini, men det fungerar.

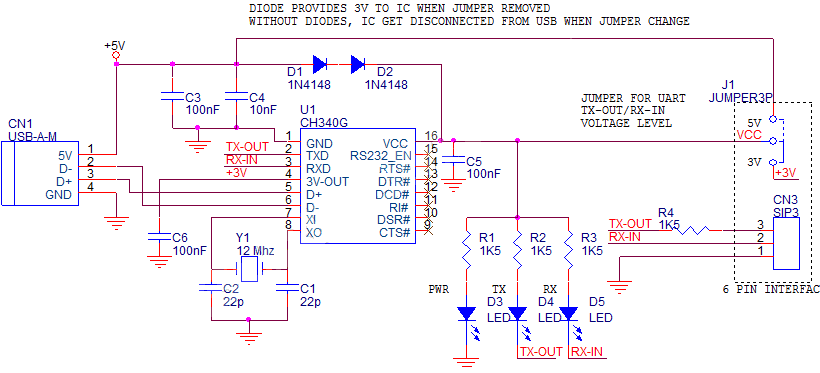

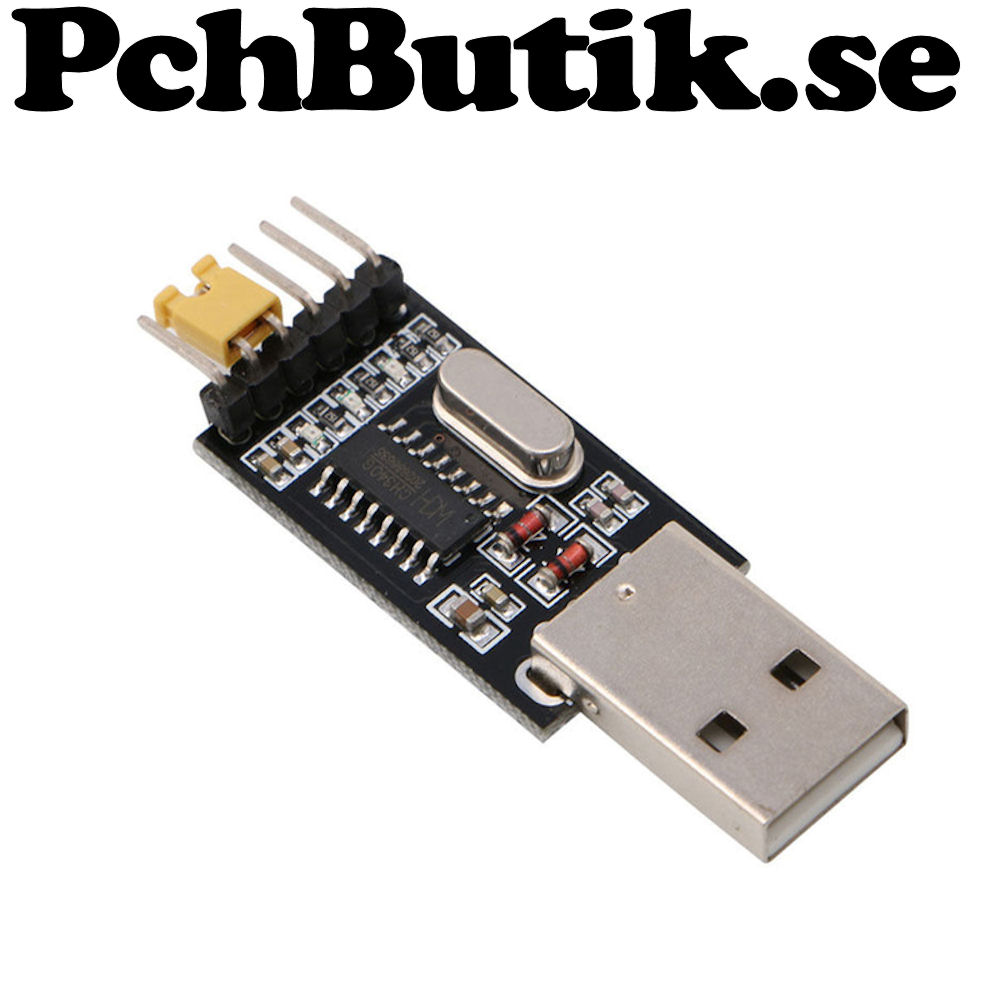

Dioderna D1 och D2 har en framspänning på ca 0,7 Volt var. När strömmen går igenom dessa sänks spänningen med 1.4 Volt.

Spänningen blir då 5-1,4 Volt = 3,6 Volt.

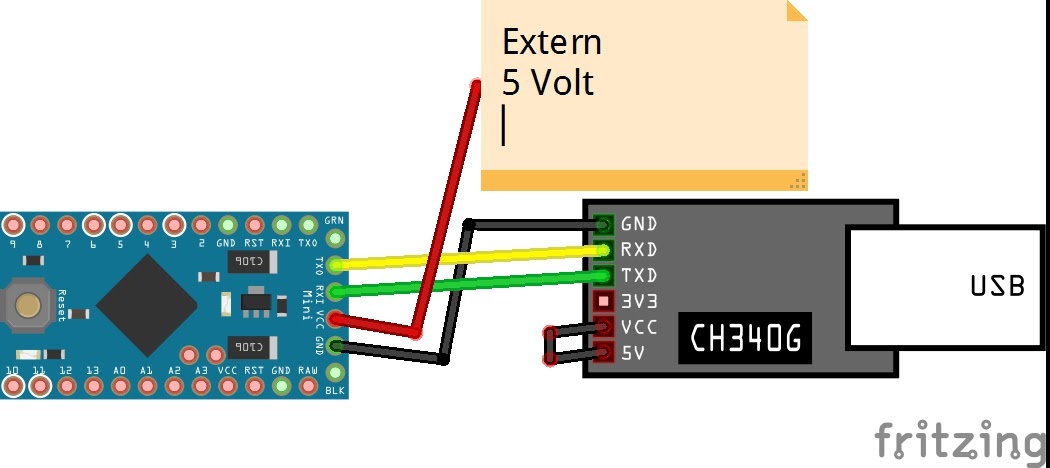

Denna koppling är helt rätt till en 5 Volt:s PRO-Mini. Den har en extra strömkälla på 5 Volt.

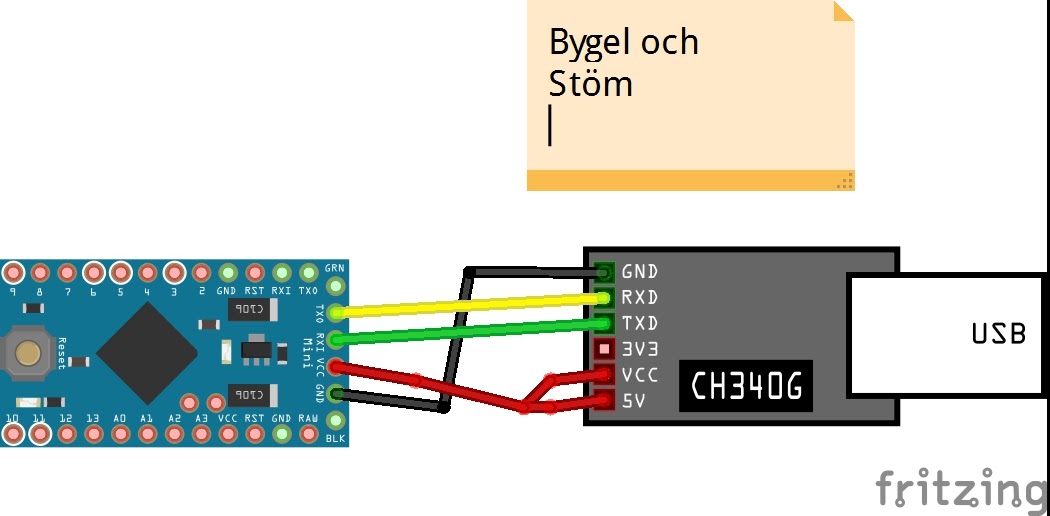

Denna koppling är helt rätt till en 5 Volt:s PRO-Mini. Vi tjuvar ström från USB-konvertern.

VCC och 5V är byglad och ström knycks från byglingen.

Kodexempel för test av kopplingen

/*
  Enkelt program för att kolla att allt är rätt.
  Blinkar med lysdioden som är monterad på kortet.
 */

int led = 13;

void setup() {
  pinMode(led, OUTPUT);
}

// Blinkar två korta och pausar sedan i tre sekunder

void loop() {
  digitalWrite(led, HIGH);
  delay(100);
  digitalWrite(led, LOW);
  delay(300);
  digitalWrite(led, HIGH);
  delay(100);
  digitalWrite(led, LOW);
  delay(3000);
}

Drivrutiner

http://robotsteel.com/?arduino_uno_klon_dccduino_uno

http://www.wch.cn/download/CH341SER_ZIP.html

Denna sida är konverterad med hjälp av AI.
