SPI Interface

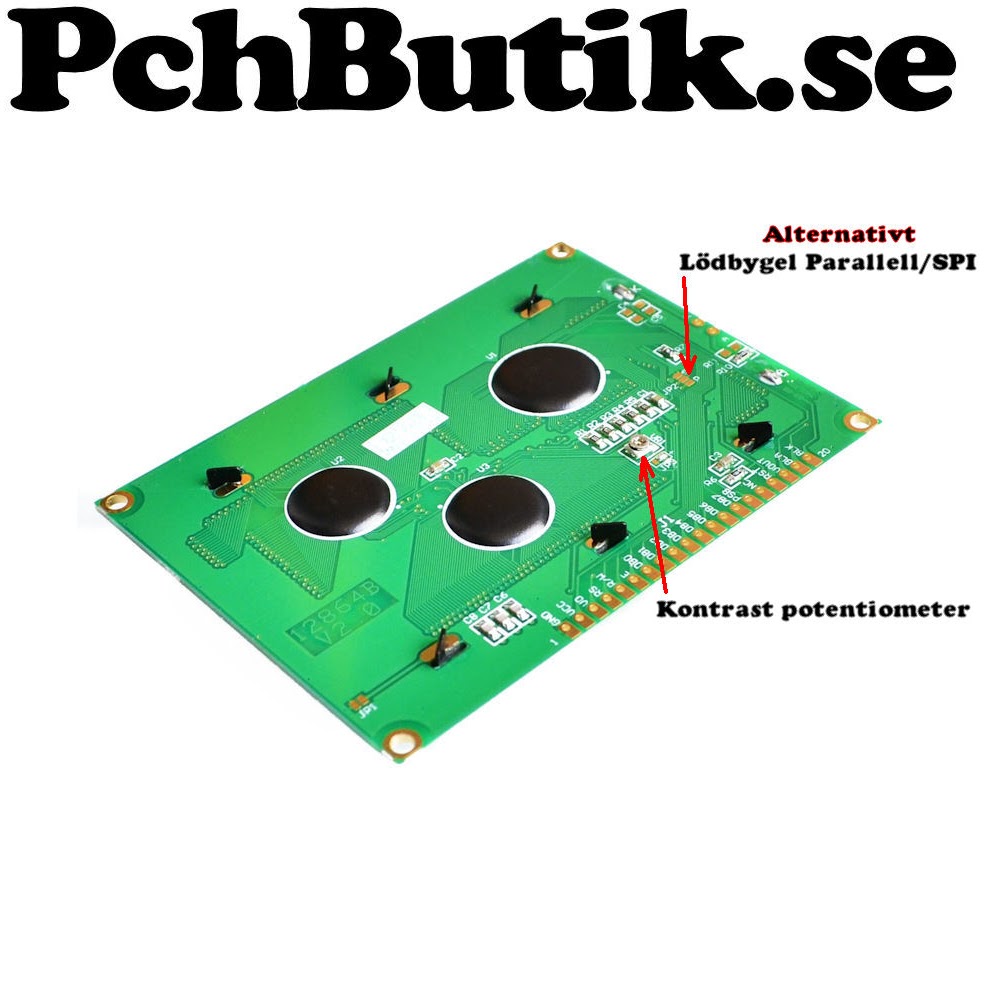

Det behovs ingen extra potentiometer da modulen har en egen, se bild.

Bakgrundsbelysning ska optimalt vara 3.5 Volt men ser ut att funka bra med 3.3 Volt.

Modulen drivs med 5 Volt i detta exempel, den kan behova en potentiometer om den drivs med 3.3 Volt.

Har inte provat detta.

Att driva displayen med SPI interface sparar manga pinnar.

Denna koppling har ett 5 Volt SPI som ar lite ovanligt.

Nivaomvandlare kan behovas om det ar flera SPI-enheter.

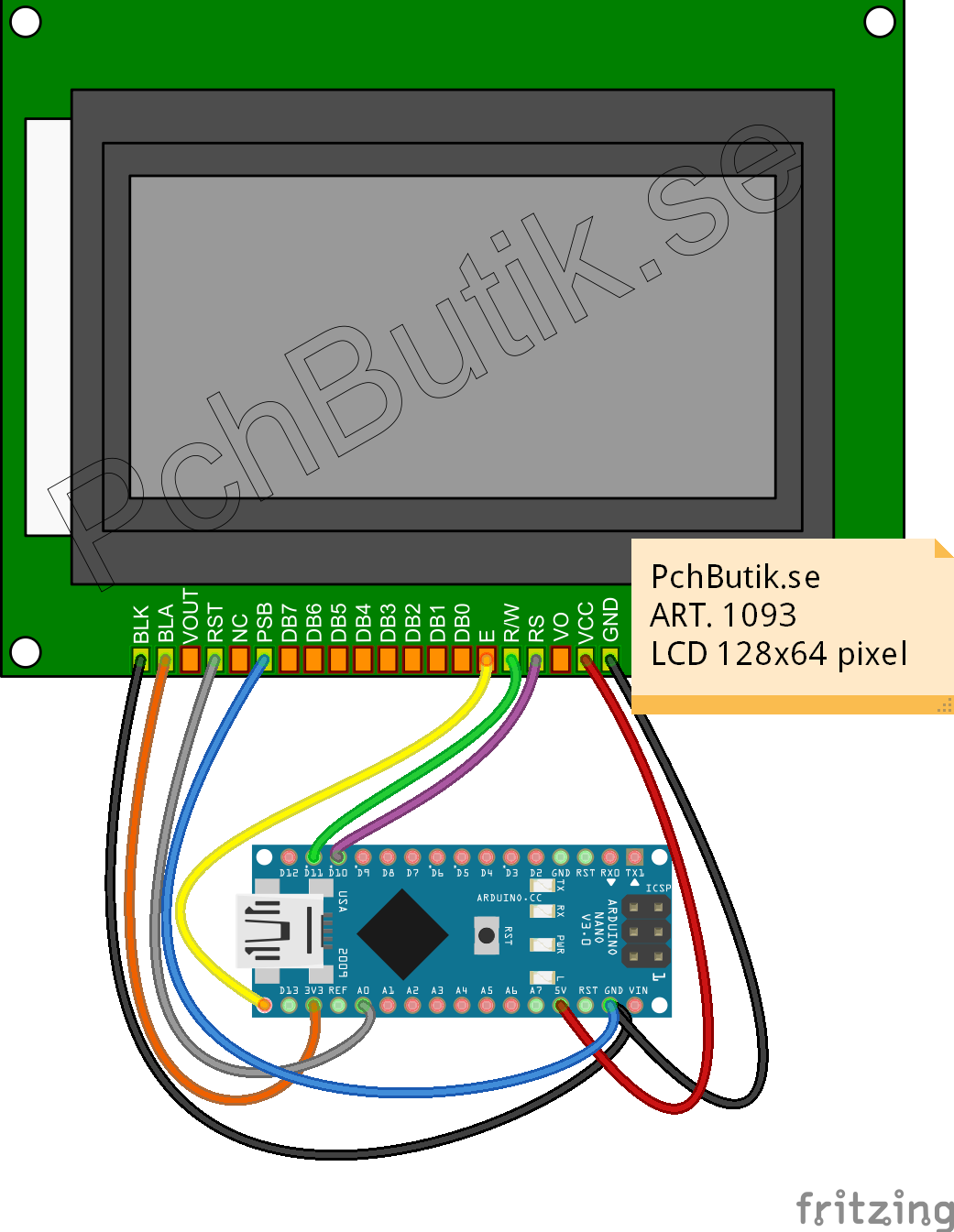

Med SPI interface ska pinne PSB kopplas till GND.

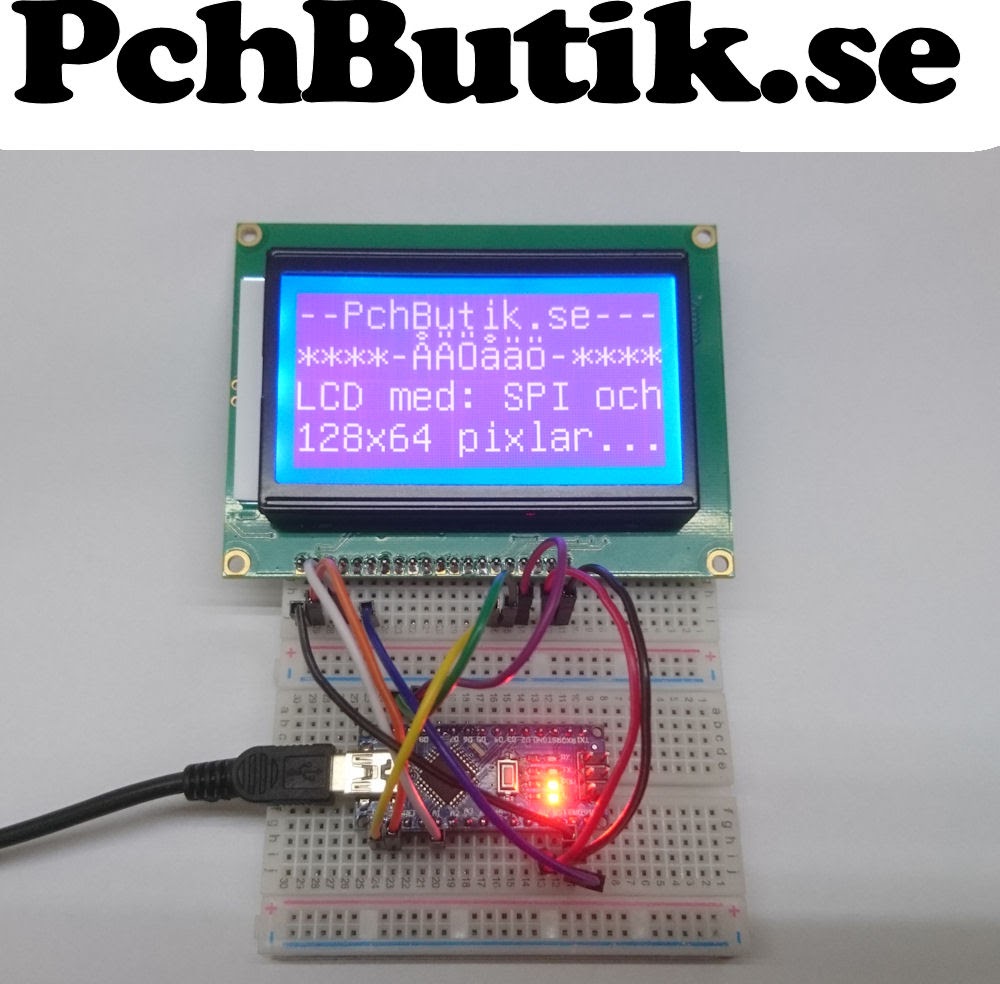

Bilden ar missvisande, och det gar fa bra kontrast.

Nar den kopplas som SPI funkar det med forsta versionen av U8g biblioteket och hoppas kunna prova snart med U8g2.

#include <U8glib.h>
#include <SPI.h>

U8GLIB_ST7920_128X64_1X u8g(13, 11, 10, U8G_PIN_NONE);

void draw() {
  u8g.setFont(u8g_font_6x10);
  u8g.drawStr(0, 12, "PchButik.se");
  u8g.drawStr(0, 28, "SPI Interface");
  u8g.drawStr(0, 44, "128x64 LCD");
}

void setup() {
  // Ingen extra setup behovs for detta exempel
}

void loop() {
  u8g.firstPage();
  do {
    draw();
  } while (u8g.nextPage());
}
