10x10 Motstand

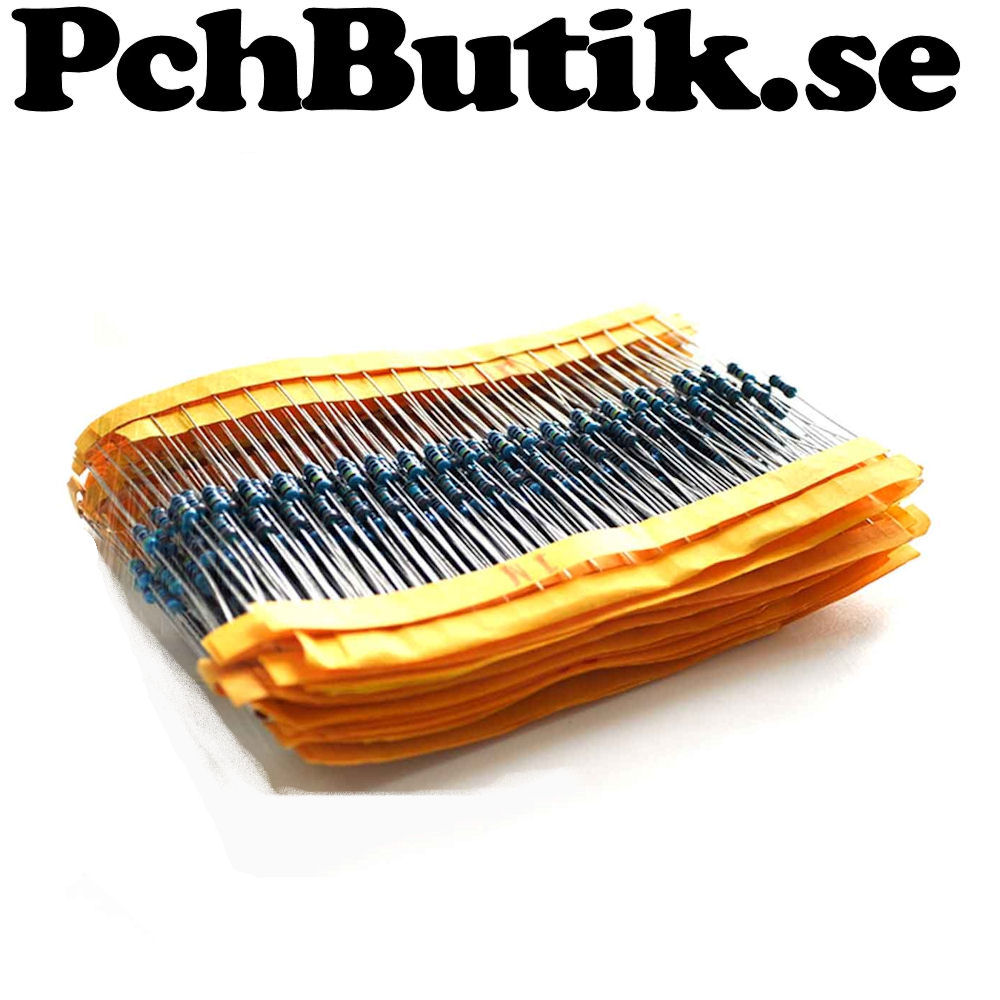

Denna sida hjalper dig att identifiera motstandens varde i de kit med motstand som du koppt. Alla motstanden i kittet har 5 band med fargkod.
Lattaste sattet att identifiera vardet ar att anvanda en Ohm-matare. Har du ingen till hands sa far du lasa fargkoden.
0: Svart
1: Brun
2: Rod
3: Orange
4: Gul
5: Gron
6: Bla
7: Lila (Violett)
8: Gra
9: Vit
Det ar inte alltid latt att veta fran vilken sida man ska tolka fargerna. Ett bra knep ar att jamfora mot vanliga varden i E12-serien: 10, 12, 15, 18, 22, 27, 33, 39, 47, 56, 68 och 82.
Forsta, andra och tredje bandet oversatts till siffror. Fjarde bandet ar antal nollor och femte bandet ar toleransen. Ett bra motstand avviker ofta inte mer an 1 procent, vilket visas med brunt band.
Har nedan finns 10 exempel med bilder fran den lokala mappen.

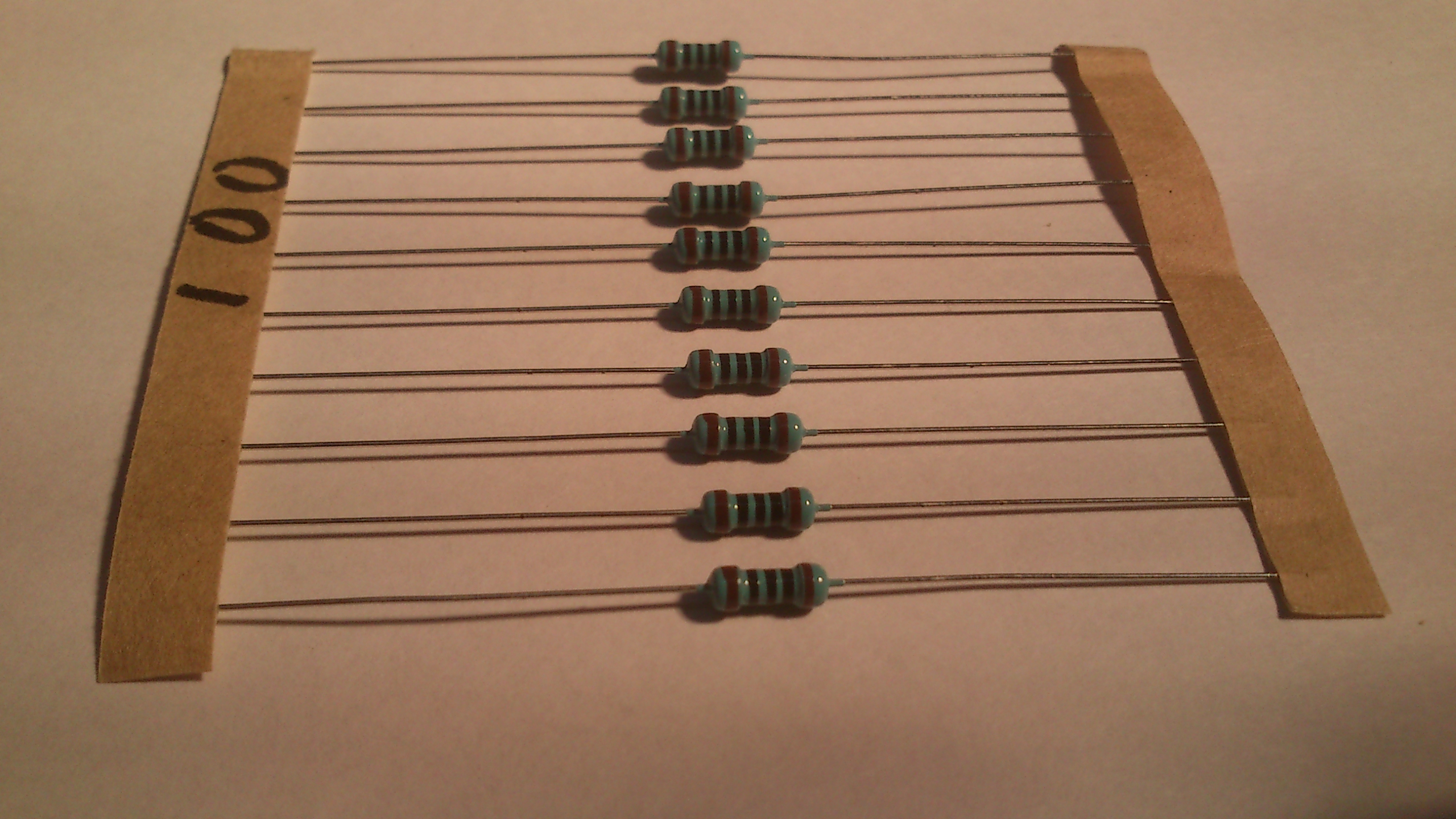

Exempel 1
100 Ohm. Denna fargkod ar samma fran bada hallen. Fargerna ar brun, svart, svart, svart, brun vilket ger 100 Ohm och 1 procent tolerans.

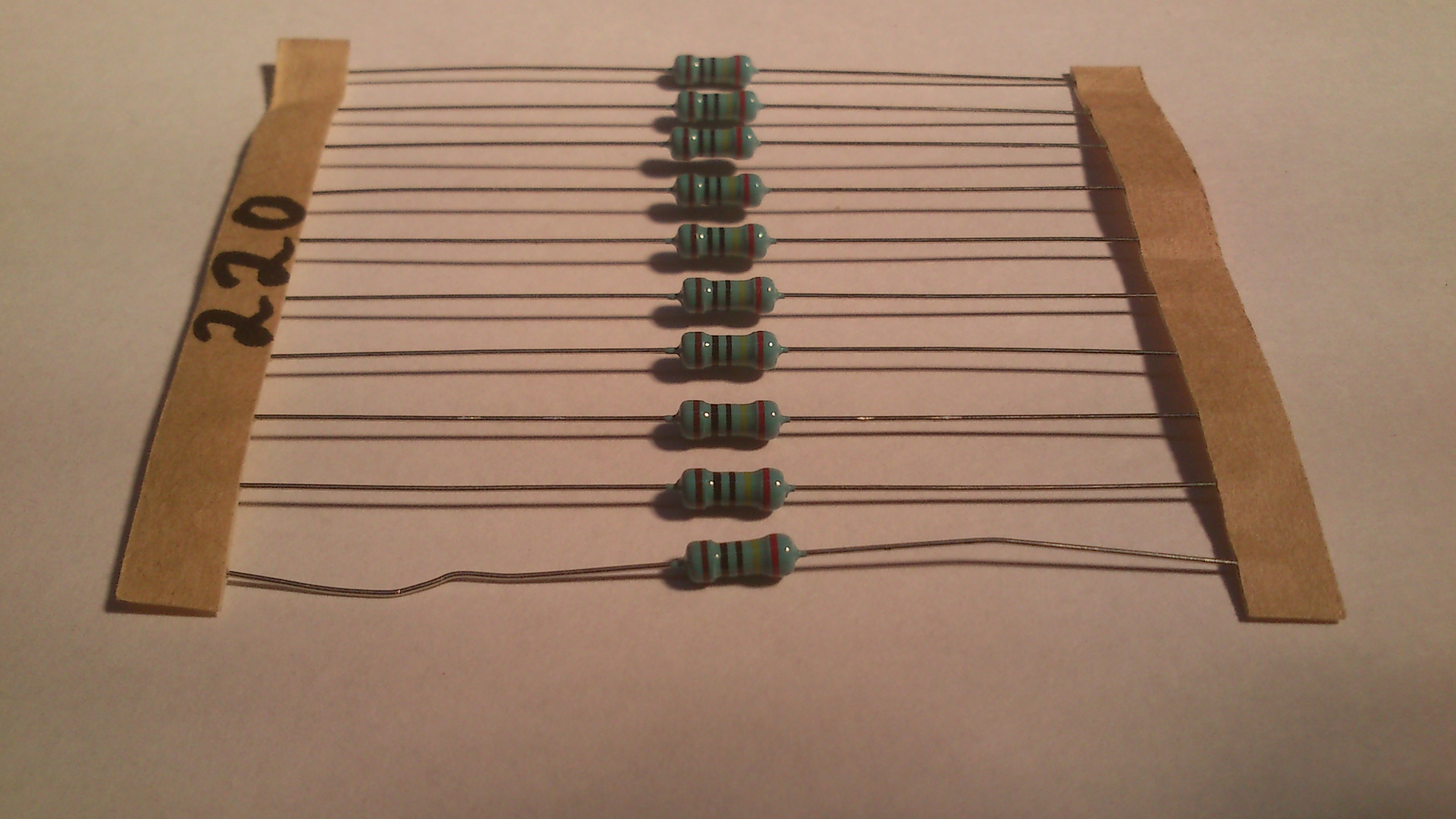

Exempel 2
220 Ohm eller 240 Ohm. Fargkoden pa bilden visar 240 Ohm. I vissa tidiga kit forekom denna variant medan nyare kit har 220 Ohm.

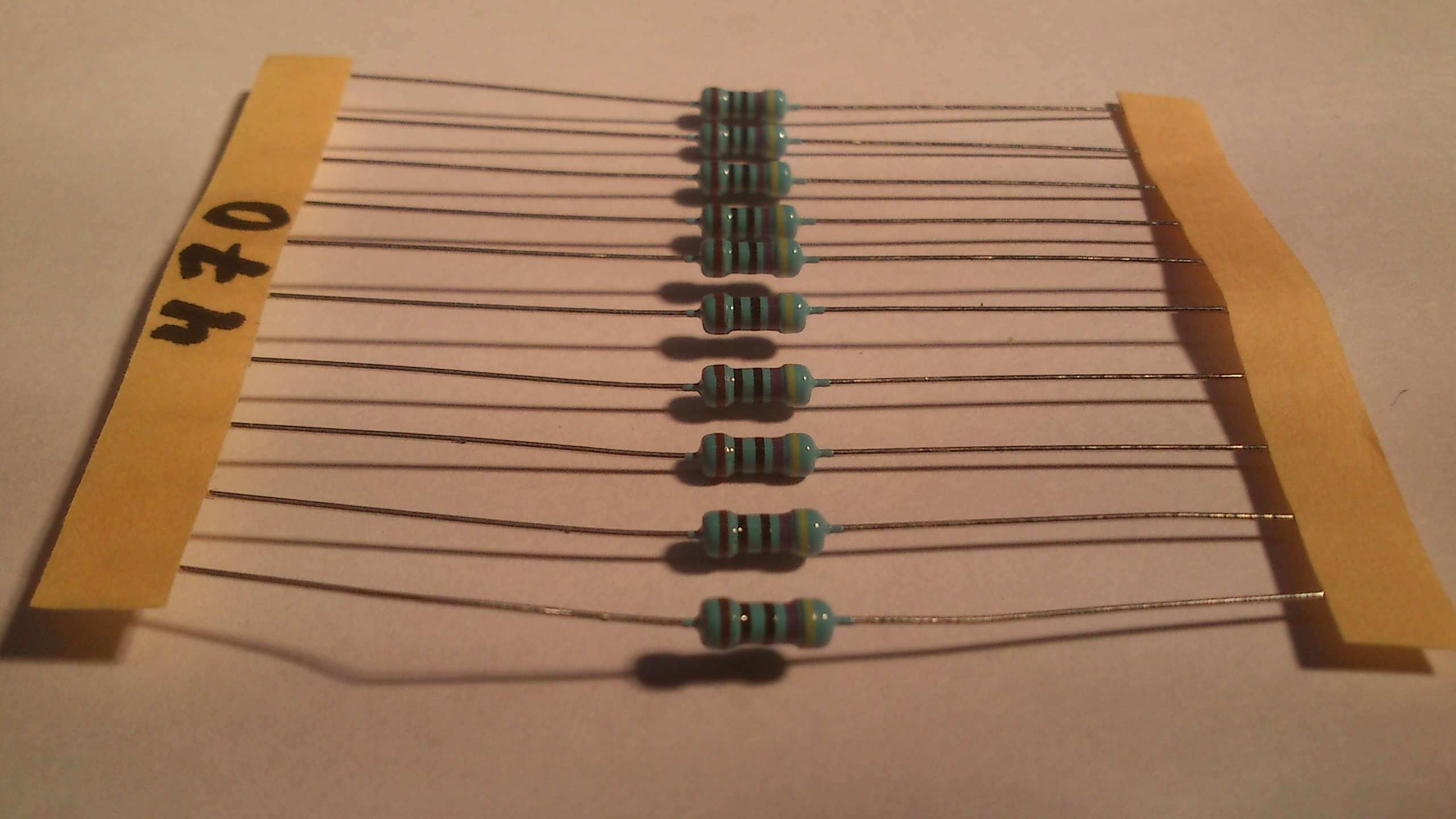

Exempel 3
470 Ohm. Fargerna ar gul, lila, svart, svart, brun.
Exempel 4
1 KOhm ar samma som 1000 Ohm. Fargerna ar brun, svart, svart, brun, brun.
Exempel 5
2.2 KOhm ar 2200 Ohm. Ibland skrivs detta forenklat som 2K2.

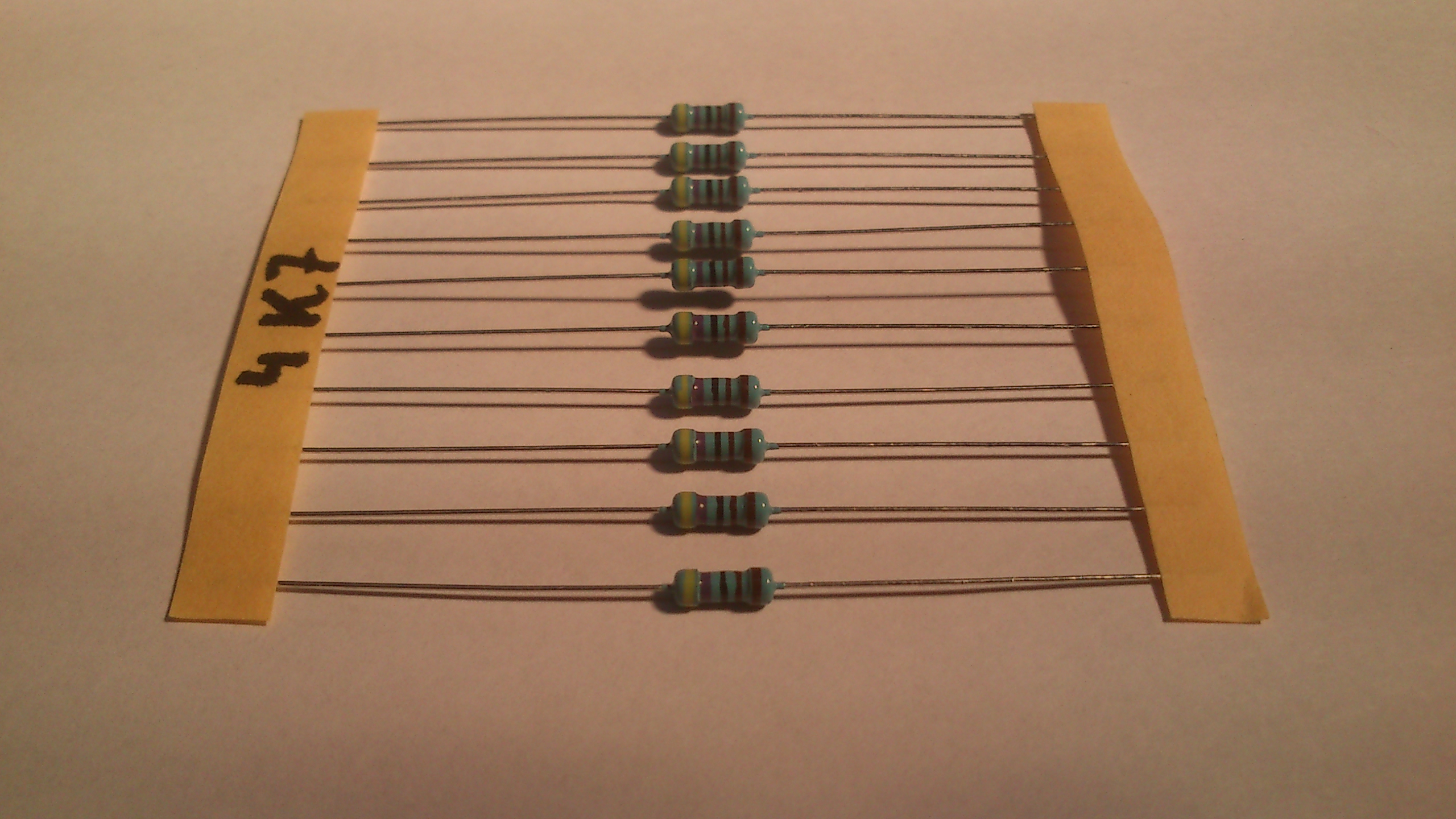

Exempel 6
4.7 KOhm ar 4700 Ohm. Fargerna ar gul, lila, svart, brun, brun.

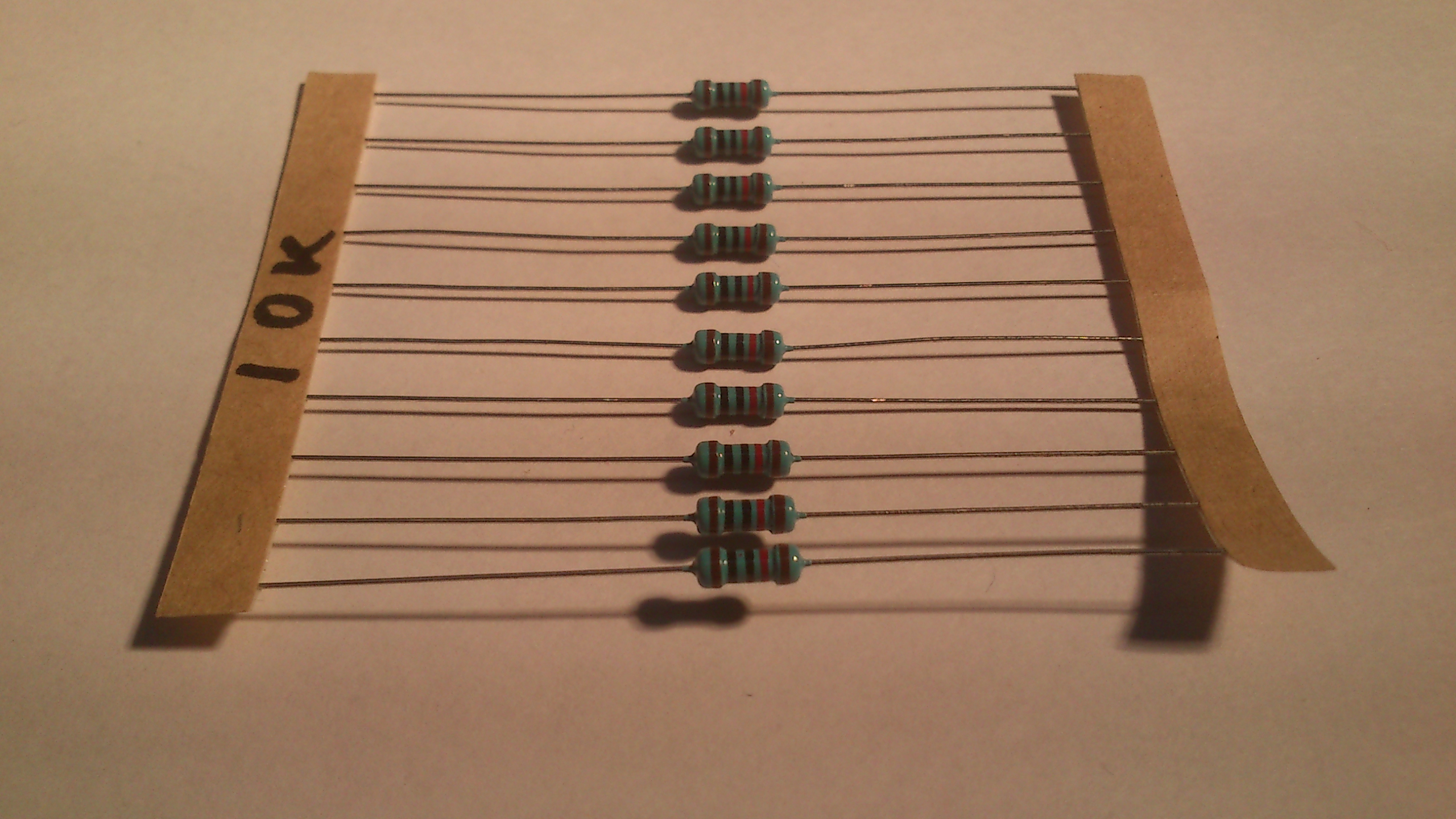

Exempel 7
10 KOhm ar 10000 Ohm. Har blir 100 med tva extra nollor.
Exempel 8
22 KOhm ar 22000 Ohm. Fargerna ar rod, rod, svart, rod, brun.

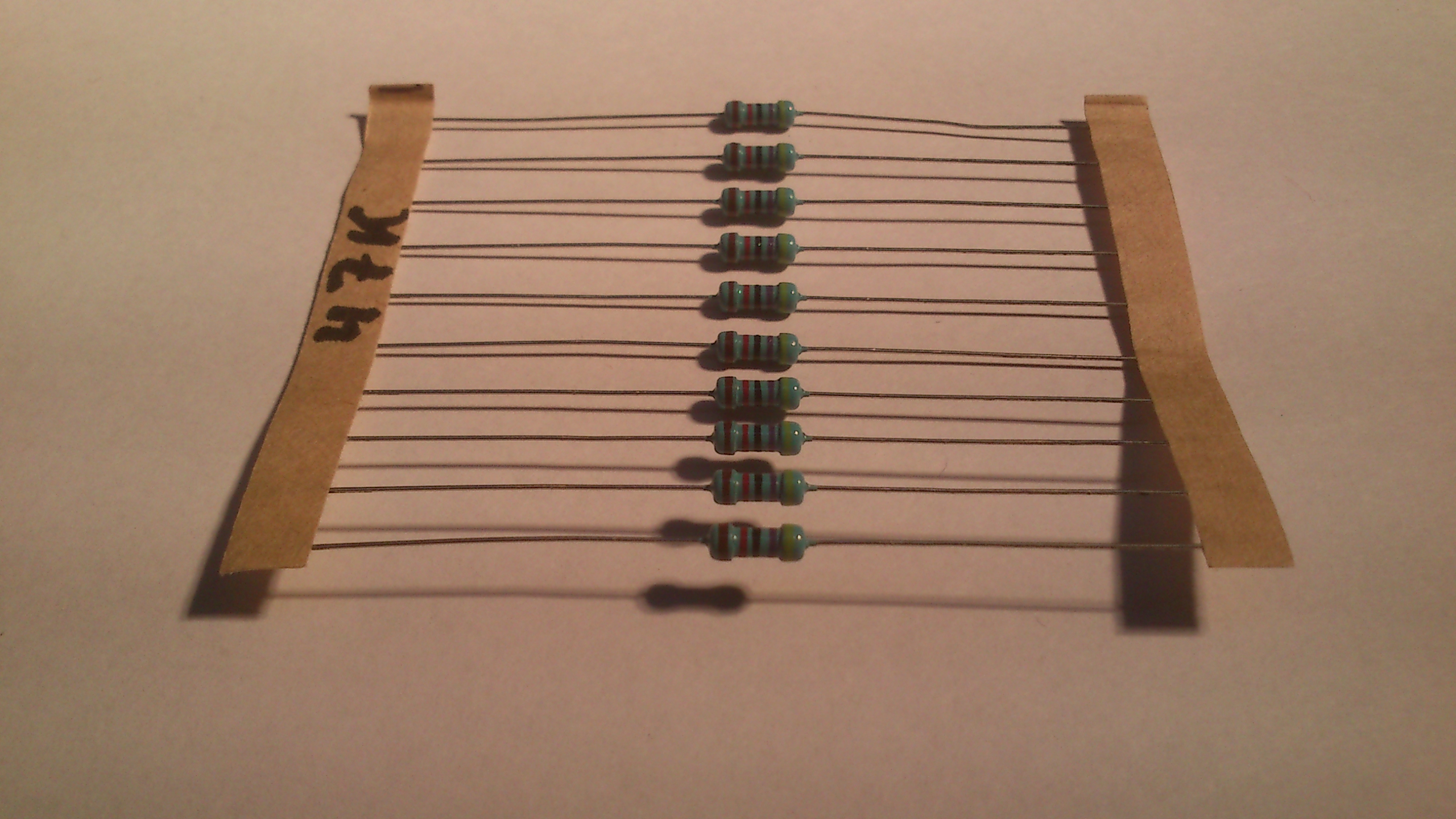

Exempel 9
47 KOhm ar 47000 Ohm. Fargerna ar gul, lila, svart, rod, brun.

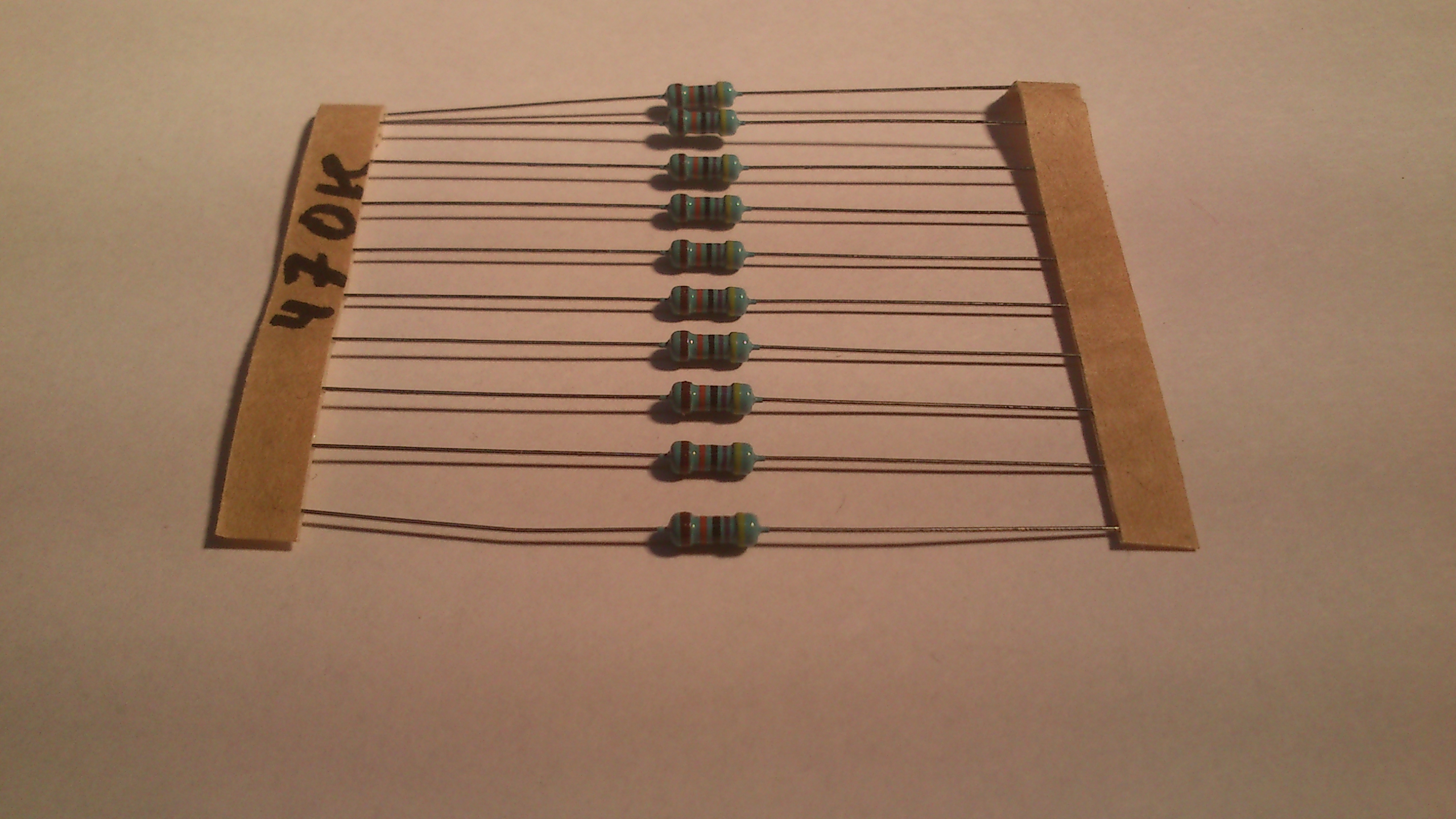

Exempel 10
470 KOhm ar 470000 Ohm. Har betyder orange tre nollor efter de tre forsta siffrorna.
