MultiStep - exempel2

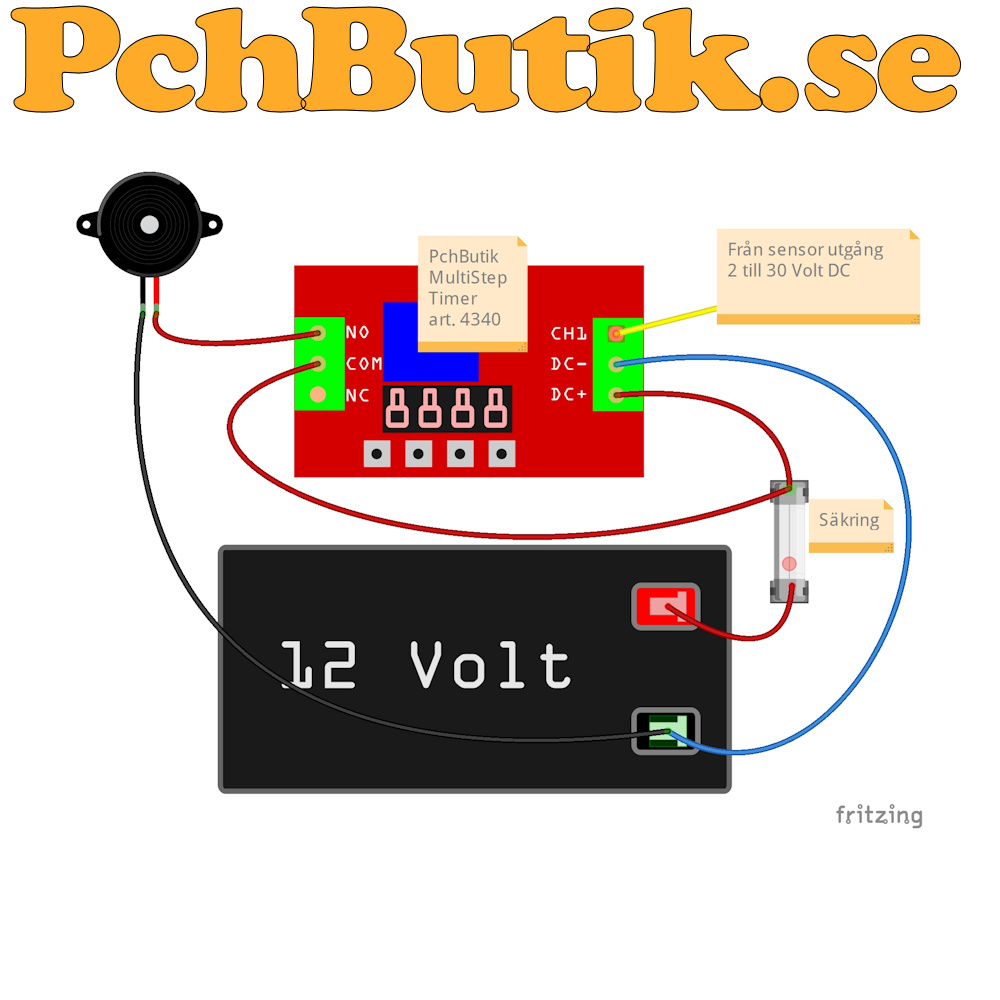

MultiStep modulen har en transistor förstÀrkare pÄ ingÄngen CH1.
Den har ocksÄ ett motstÄnd pÄ 1K före transistorn Bas.
Detta gör att modulen kan styras med spÀnning 2 till 30 Volt DC
I extrema fall ner till 1.3 Volt DC
Den har ocksÄ ett motstÄnd pÄ 1K före transistorn Bas.
Detta gör att modulen kan styras med spÀnning 2 till 30 Volt DC
I extrema fall ner till 1.3 Volt DC

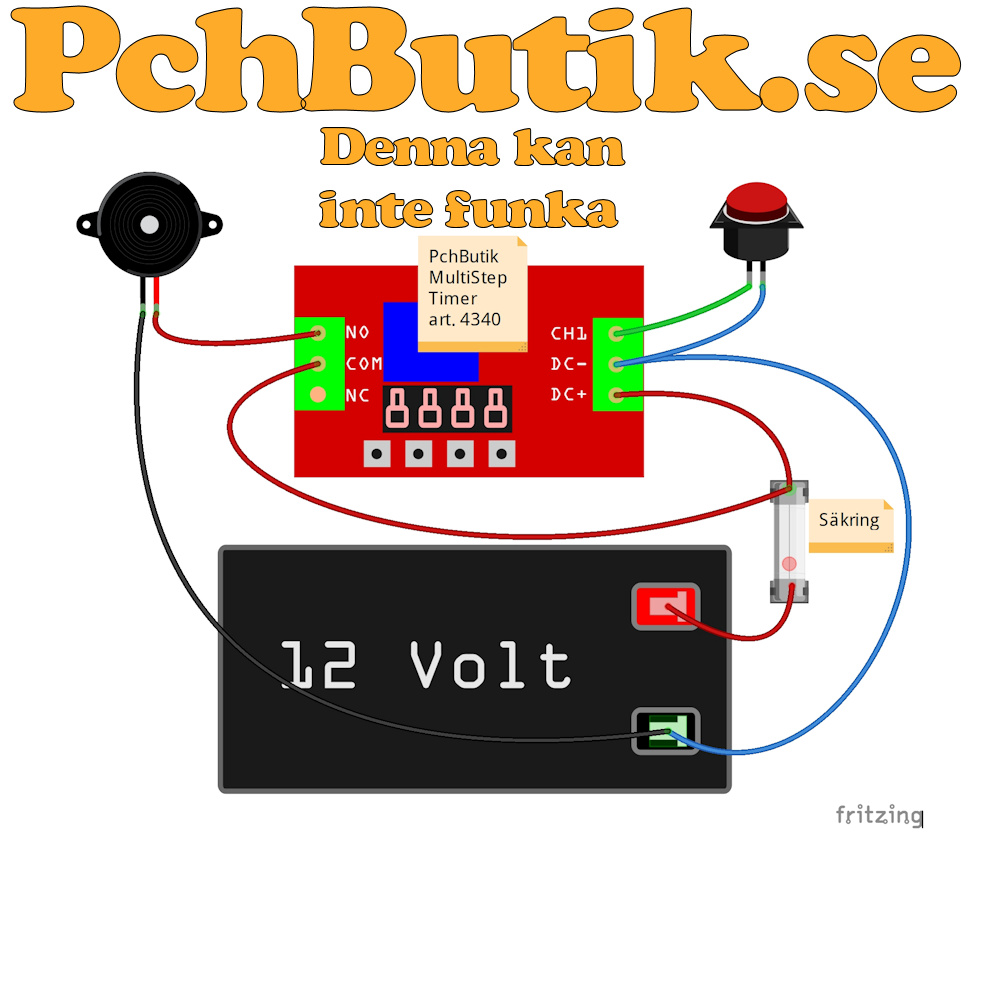

Koppling i bild ovan kan inte funka, MultiStep modulen mÄste ha ström in pÄ CH1
MÄnga moduler och sensorer har en utgÄng som sluter mot jord nÀr den aktiveras.
Dessa utgĂ„ngar kallas Ăppen kollektor eller Ăppen drĂ€nering.
För att fÄr detta att fungera korrekt, mÄste du anvÀnda en pull-up resistor.
MÄnga moduler och sensorer har en utgÄng som sluter mot jord nÀr den aktiveras.
Dessa utgĂ„ngar kallas Ăppen kollektor eller Ăppen drĂ€nering.
För att fÄr detta att fungera korrekt, mÄste du anvÀnda en pull-up resistor.

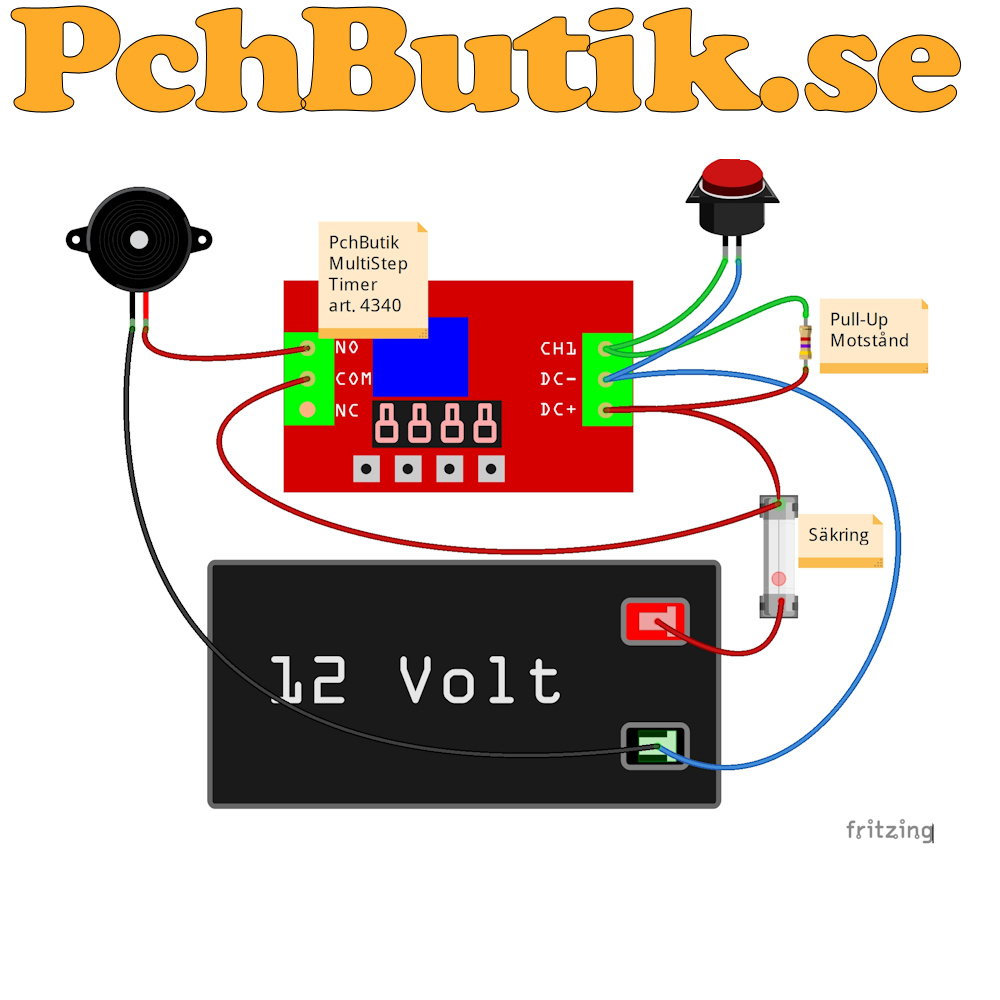

Koppling i bild ovan har ett Pull-Up motstÄnd som löser detta problem.
LÀmpligt vÀrde pÄ pull-up motstÄndet 4K7 (=4700 Ohm).
I detta exempel kommer CH1 ha hög signal och fÄ lÄg signal nÀr knappen trycks.
NÀr knappen trycks in fÄr CH1 en fallande signal.
För att trigga en fallande signal, ska instÀllning vara "Tr F" .
LÀmpligt vÀrde pÄ pull-up motstÄndet 4K7 (=4700 Ohm).
I detta exempel kommer CH1 ha hög signal och fÄ lÄg signal nÀr knappen trycks.
NÀr knappen trycks in fÄr CH1 en fallande signal.
För att trigga en fallande signal, ska instÀllning vara "Tr F" .

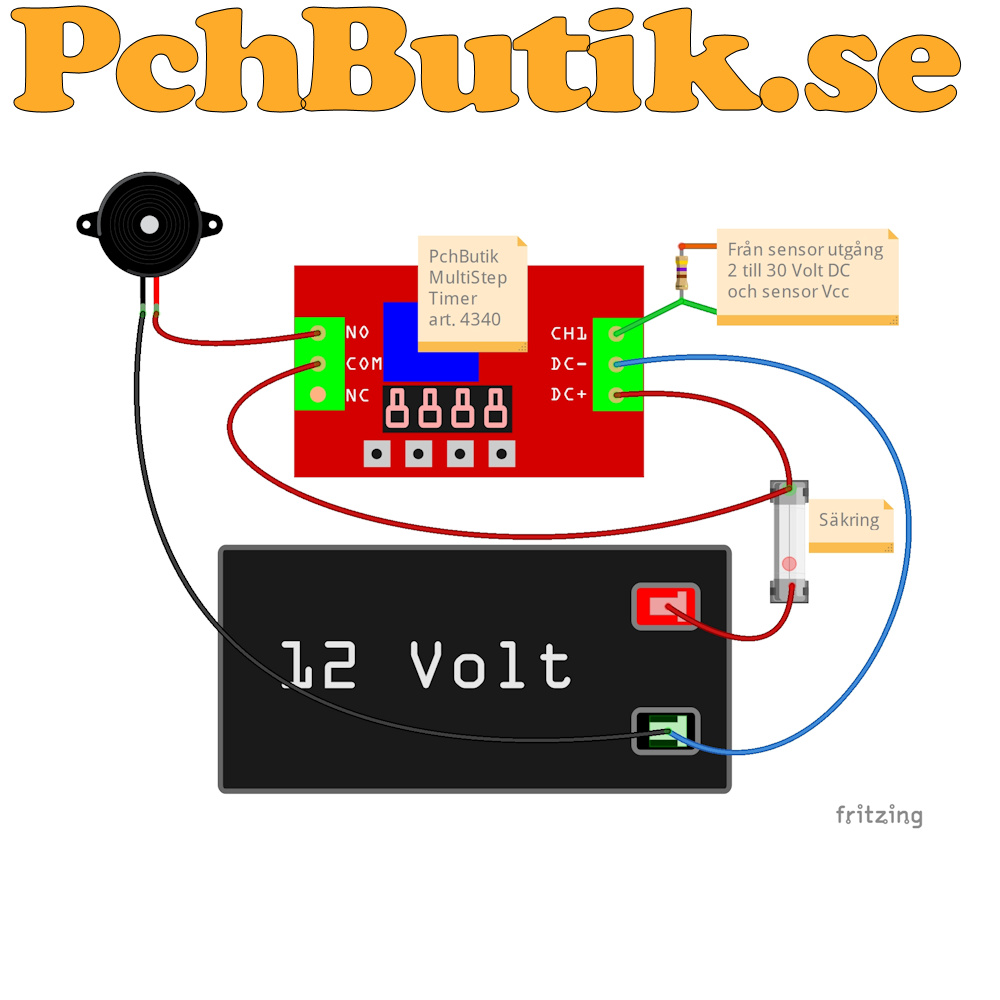

Koppling i bild ovan har ett Pull-Up motstÄnd vid sensor.
VIKTIGT! AnvÀnd sensorens ström för ström till Pull-Up motstÄndet.
Annars kan MultiStep Timer 12 Volt skada sensorn/givare.
NÀr sensorn aktiveras, kommer CH1 fÄ en fallande signal.
Denna lösning fungerar pÄ sensor/givare som bara har en öppen kollektor.
VIKTIGT! AnvÀnd sensorens ström för ström till Pull-Up motstÄndet.
Annars kan MultiStep Timer 12 Volt skada sensorn/givare.
NÀr sensorn aktiveras, kommer CH1 fÄ en fallande signal.
Denna lösning fungerar pÄ sensor/givare som bara har en öppen kollektor.

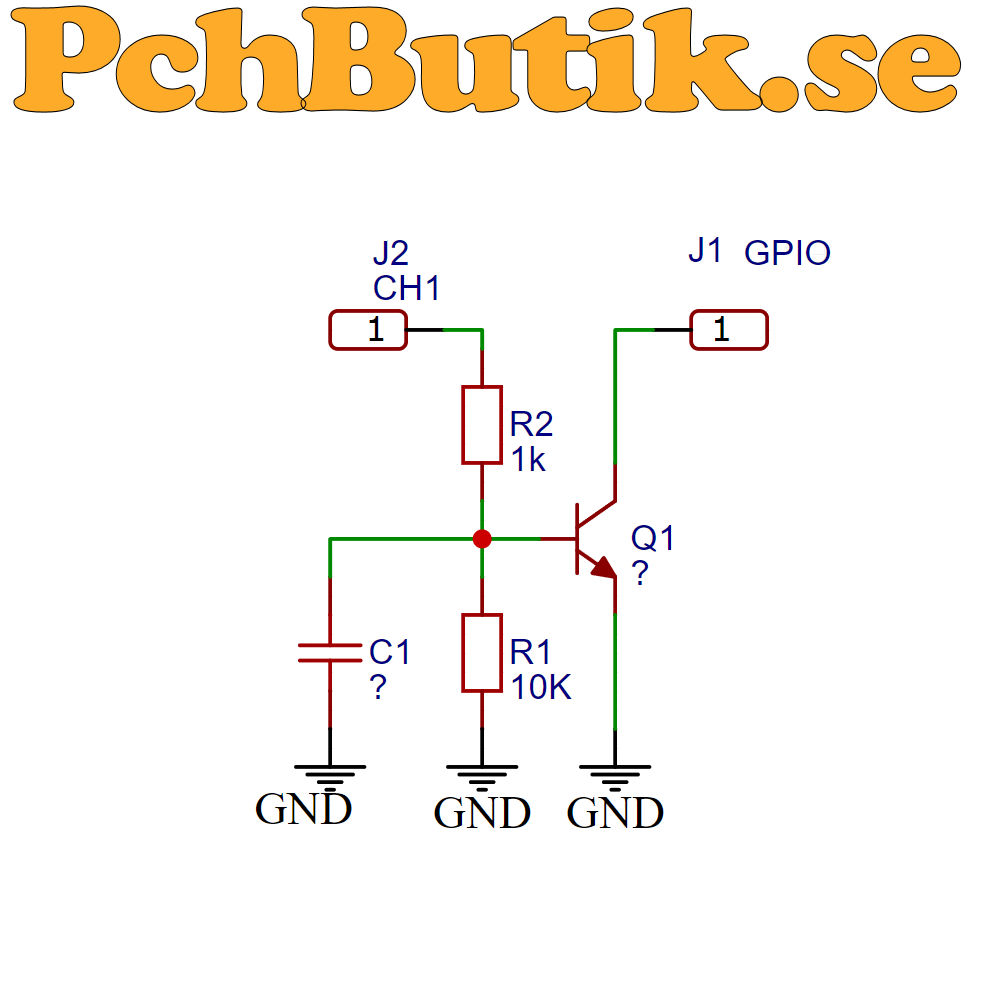

Schema frÄn MultiStep timer frÄn CH1 till GPIO.
FrÄgor och svar frÄn ChatGPT.
Vad kallas en signal ut som endast kan dra mot GND?
Det kallas:
đ Open Collector (för bipolĂ€ra transistorer)
eller
đ Open Drain (för MOSFET)
đ§ Alternativa benĂ€mningar
Sinking output (âsĂ€nkande utgĂ„ngâ)
Current sink
đ§ Kort förklaring
En sÄdan utgÄng kan:
â Dra signalen till GND (LOW)
â Kan inte driva HIGH sjĂ€lv
đ DĂ€rför behövs ett pull-up motstĂ„nd
đ Sammanfattning
đ RĂ€tt term Ă€r:
Open Collector / Open Drain
(eller mer generellt: sinking output)
Varför vÀljer man denna typ av utgÄng?
Varför vÀljer man en utgÄng som bara kan dra mot GND? (Open Collector / Open Drain)
Den hĂ€r typen av utgĂ„ng anvĂ€nds inte av en slump â den löser flera praktiska problem som push-pull inte klarar lika smidigt.
đ 1. Flera enheter kan dela samma signal (âwired-ANDâ)
Flera utgÄngar kan kopplas ihop direkt
Ingen risk att tvĂ„ enheter âslĂ„ssâ (en HIGH, en LOW)
đ Om nĂ„gon drar LOW â hela linjen blir LOW
Det kallas:
đ Open Collector (för bipolĂ€ra transistorer)
eller
đ Open Drain (för MOSFET)
đ§ Alternativa benĂ€mningar
Sinking output (âsĂ€nkande utgĂ„ngâ)
Current sink
đ§ Kort förklaring
En sÄdan utgÄng kan:
â Dra signalen till GND (LOW)
â Kan inte driva HIGH sjĂ€lv
đ DĂ€rför behövs ett pull-up motstĂ„nd
đ Sammanfattning
đ RĂ€tt term Ă€r:
Open Collector / Open Drain
(eller mer generellt: sinking output)
Varför vÀljer man denna typ av utgÄng?
Varför vÀljer man en utgÄng som bara kan dra mot GND? (Open Collector / Open Drain)
Den hĂ€r typen av utgĂ„ng anvĂ€nds inte av en slump â den löser flera praktiska problem som push-pull inte klarar lika smidigt.
đ 1. Flera enheter kan dela samma signal (âwired-ANDâ)
Flera utgÄngar kan kopplas ihop direkt
Ingen risk att tvĂ„ enheter âslĂ„ssâ (en HIGH, en LOW)
đ Om nĂ„gon drar LOW â hela linjen blir LOW
Skapad av Per-Anders Hult för PchButik.se
En sida för dig som bygger elektronik sjÀlv, experimenterar och laborerar.
