ENKEL BRYTNING #1

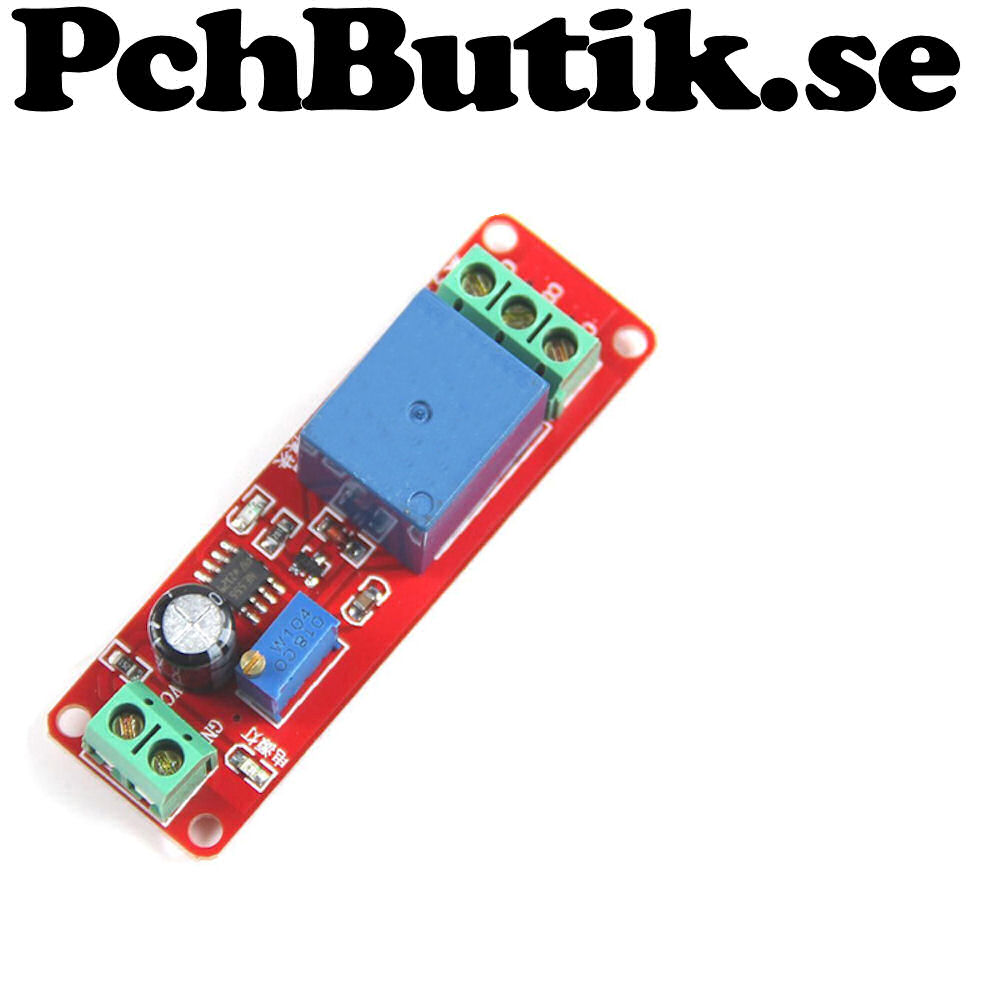

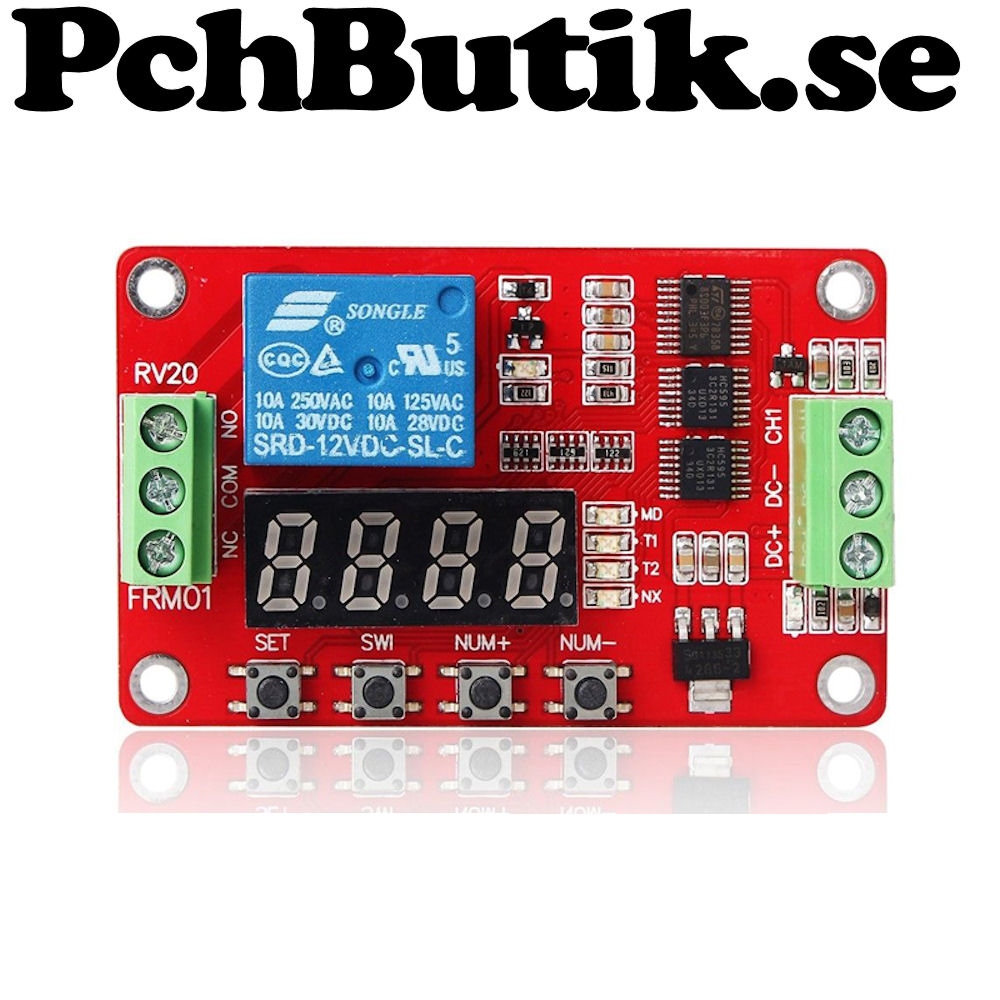

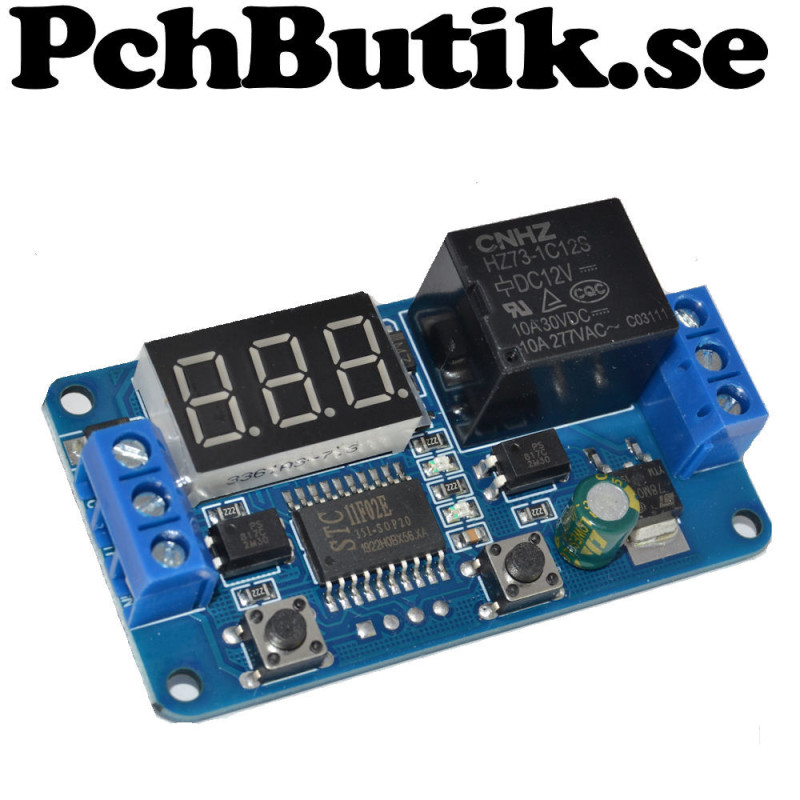

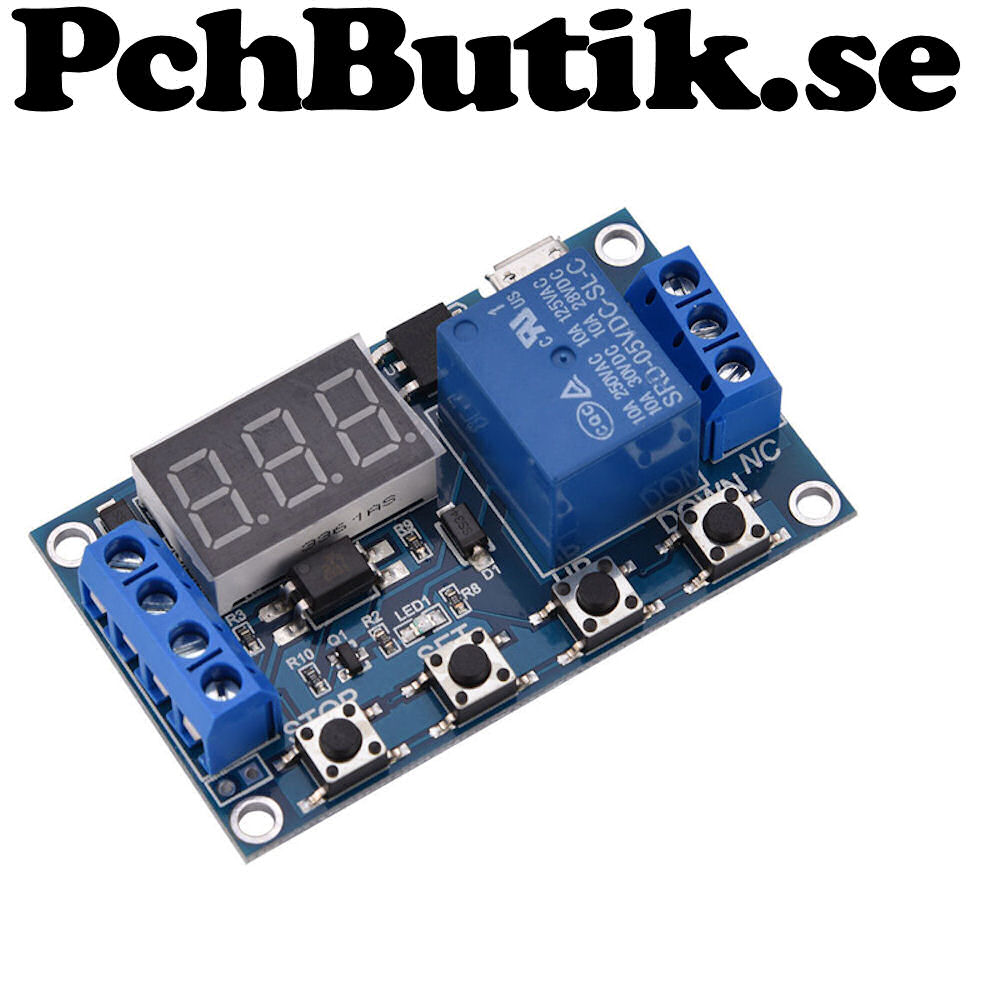

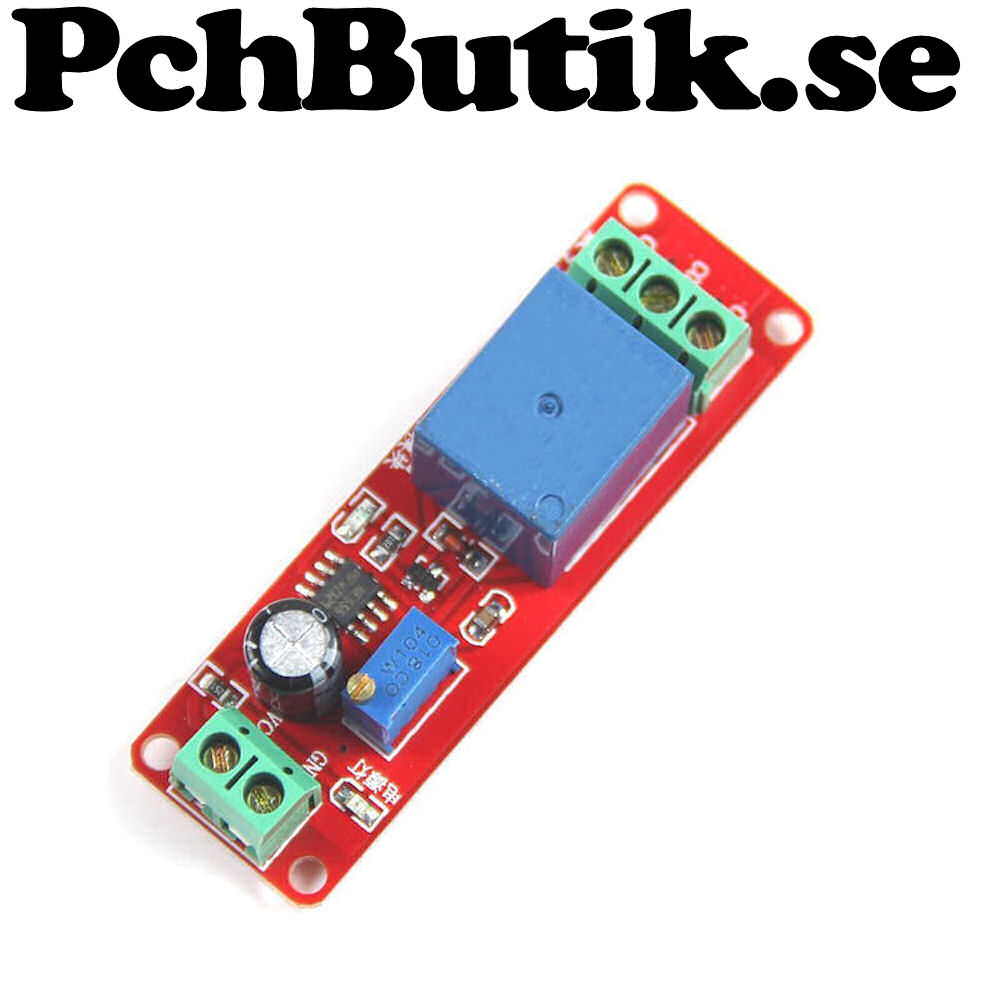

Denna timer finns i två versioner som fungerar lite olika.
Sidan beskriver timer med:
Artikelnummer: 511 (artikel 741 när den säljs i 2-pack).
Funktionsbeskrivning: När strömmen har varit på en viss tid slår relät.

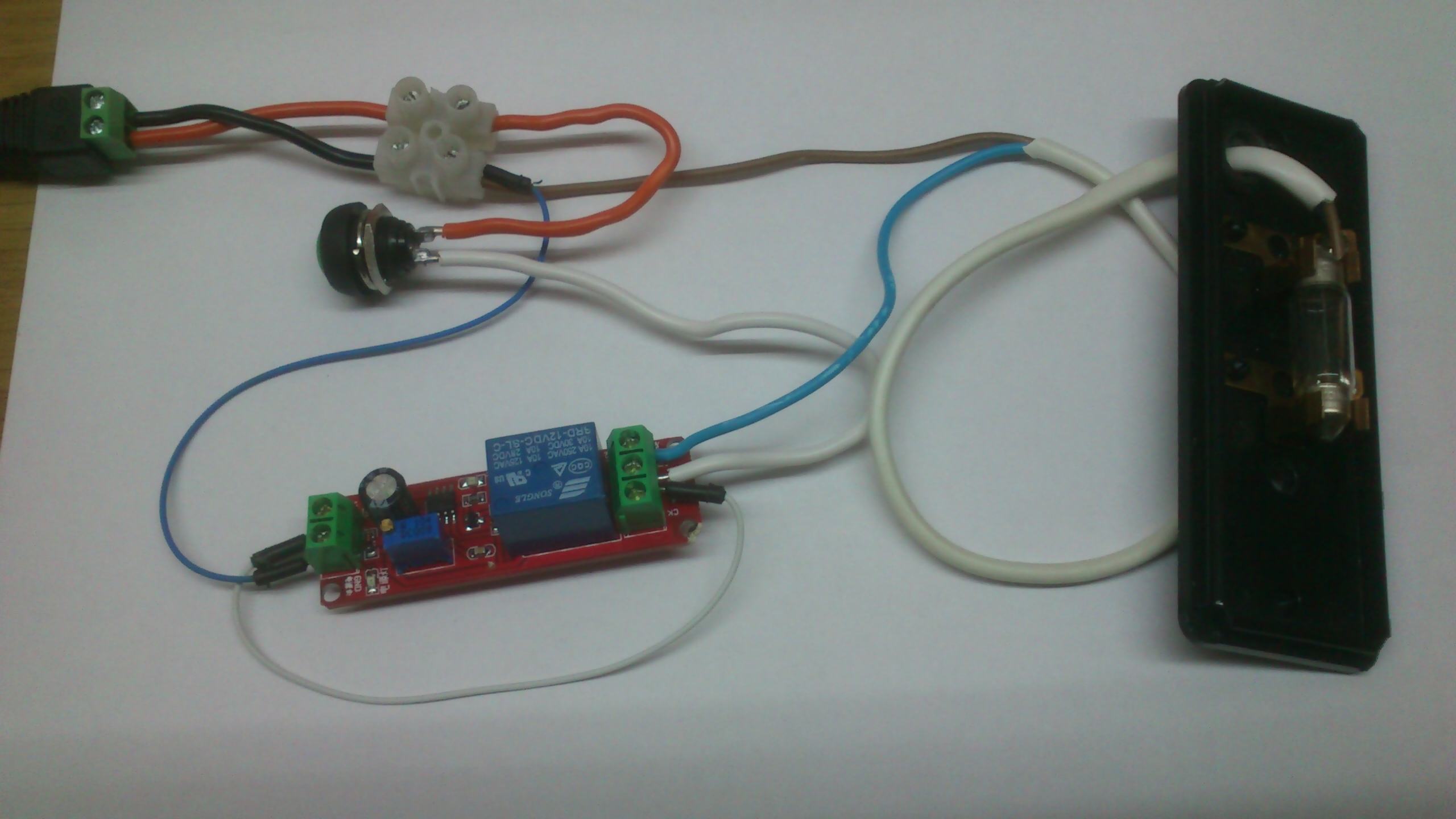

Video som visar kopplingen för ENKEL BRYTNING #1.
Koppla bort strömmen när tiden räknat ut.
Kopplingslisten (sockerbiten) är 12 Volt, orange kabel är plus, svart är minus (Jord).
När du trycker på brytaren blir det ström i den vita kabeln.
När den vita kabeln får signal (12 Volt) så går strömmen igenom relät in i 'Common' och ut i 'NC' (Normal Closed) och lampan tänds.
När den vita kabeln får signal går den även till reläts ingång som växlar relät när tiden räknat ut.
Kopplar bort strömmen när tiden räknat ut.
