Manual JY-923

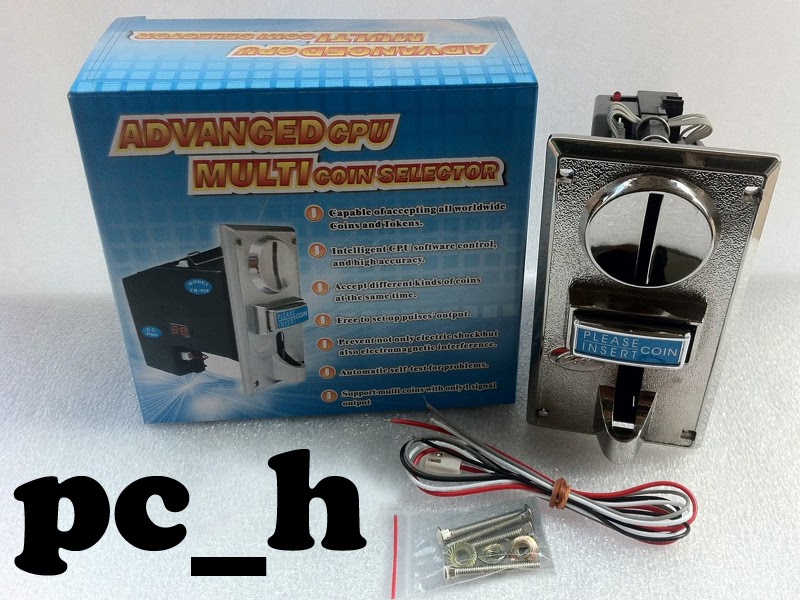

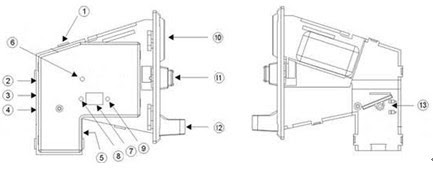

1. LED, lysdiod indikerar att strom ar pa.

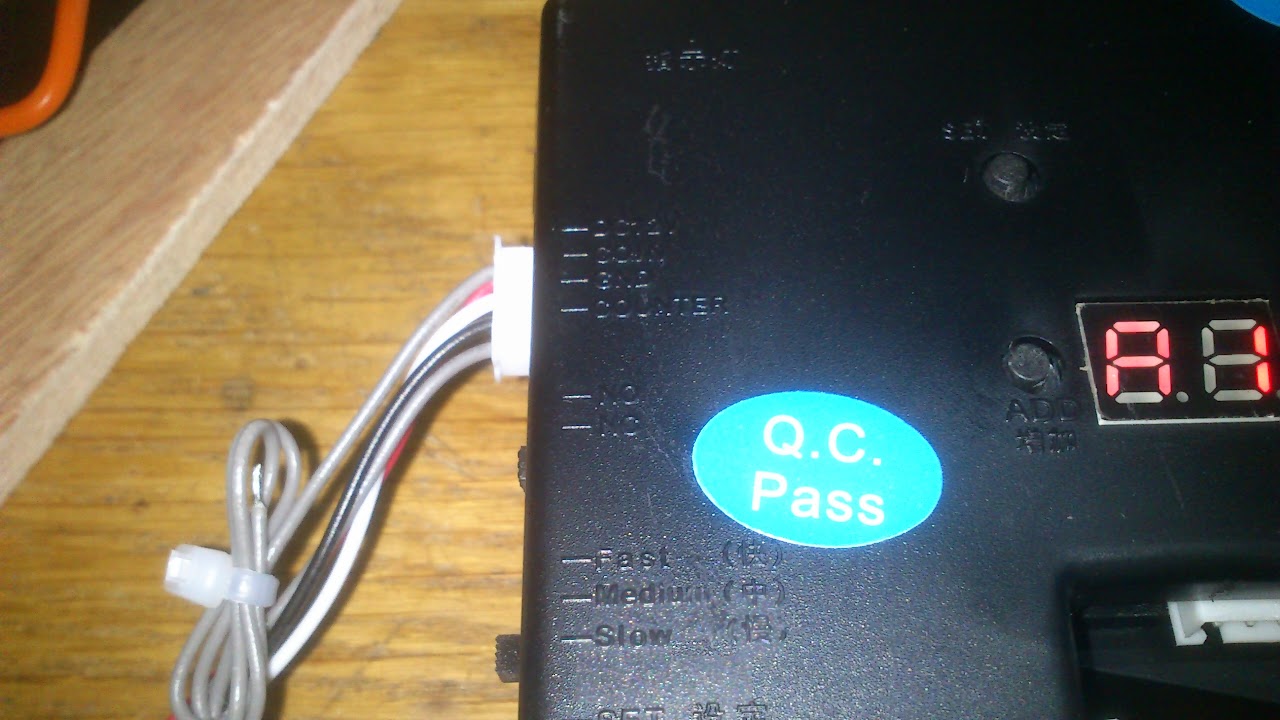

2. 4-pinnars kontakt. Stromforsorjning, utsignal och till rakneverk.
3. Strombrytare NC/NO for utsignal.
4. Strombrytare for pulslangd.
5. Kontakt till intern elektromagnet.
6. Tryckstrombrytare SET.
7. 2x7 segments display.
8. Tryckstrombrytare ADD.
9. Tryckstrombrytare MINUS.
10. Myntinkast.
11. Returknapp.
12. Returutkast.
13. Elektromagnet (intern).
Inkoppling
1. Rod kabel, 12 Volt DC max avvikelse +-10%.
2. Vit kabel, pulssignal ut, stallbart NC/NO (Normal Closed/Normal Open) och 1 till 50 pulser. 5 Volts puls.
3. Svart kabel, GND.
4. Gra kabel, rakneverk 12 Volts puls.
Utsignal
- NO. Utsignal for vit kabel, pulssignal ut Normal Open. Ett pullup-motstand ger 5 Volt vid normal och drar lagt vid puls.
- NC. Utsignal for vit kabel, pulssignal ut Normal Closed. Ett pullup-motstand ger 5 Volt vid puls och ar lag vid normal.
Pulslangd
- Fast: 29mS
- Medium: 48mS
- Slow: 100mS
Displayen
Aterga till fabriksinstallning
1. Stang av strommen.
2. Hall inne knapparna SET och ADD och satt pa strommen igen.
3. Vanta pa 5 pip-signaler.
4. Slapp knapparna SET och ADD.
5. Vanta pa 4 pip-signaler.
6. Stang av strommen.
7. Vanta i 5 sekunder.
8. Satt pa strommen.
9. Om fabriksinstallningen gatt bra kommer en lang och 4 korta pip-signaler.
Satta parametrar
1. Hall inne knapparna ADD och MINUS i 2 sekunder och ett A visas pa displayen.
2. Hall inne knappen SET i 2 sekunder, ett E visas nu pa displayen.
3. Tryck pa ADD eller MINUS for att ange antal mynttyper.
4. Hall inne knappen SET i 2 sekunder, Hx visas nu pa displayen.
5. Tryck pa ADD eller MINUS for att valja hur manga samplingar du vill gora.
6. Hall inne knappen SET i 2 sekunder, Px visas nu pa displayen.
7. Tryck pa ADD eller MINUS for att valja antal pulser som myntet ska ge.
8. Hall inne knappen SET i 2 sekunder, Fx visas nu pa displayen.
9. Tryck pa ADD eller MINUS for att valja noggrannhet for akta mynt. 1 mycket noga, 30 snall kontroll.
10. Hall inne knappen SET i 2 sekunder, A eller Hx (om fler mynt ar kvar att programmera) visas nu pa displayen.
Om det visas Hx, repetera punkt 5 till 10 for varje mynt du valt.
11. Hall inne knappen SET i 2 sekunder, E visas nu pa displayen.
12. Stang av strommen.
13. Vanta i 5 sekunder.
14. Satt pa strommen.
15. Vanta pa 4 pip-signaler.
16. Hall inne knappen SET i 2 sekunder, A1 visas nu pa displayen.
17. Mata in 30 st blandade och minst 4 olika enkronor, displayen raknar upp for varje enkrona och visar A1 nar det ar klart.
Repetera punkt 16 till 17 for varje mynt du valt.
18. Stang av strommen.
19. Vanta i 5 sekunder.
20. Satt pa strommen.
21. Vanta pa 4 pip-signaler.
22. Nu ar myntinkastet klart att anvandas.
AP-lage
1. Hall inne knapparna SET och ADD i 2 sekunder och ett AP visas pa displayen.
2. Tryck pa ADD eller MINUS sa att displayen visar forhallande varan kostar i pulser.
Exempel: Om en vara kostar 4 kronor, valj varde 4 och nar anvandaren lagt i 4 kronor kommer en puls ut, inte innan.
Exempel pa enkronor
For detta exempel behovs minst 10 st enkronor med minst 4 olika utgavor.
Efter ar 2016 kom en ny enkrona som ocksa kan behova tas med.
Detta exempel ger en puls ut for varje enkrona.
1. Hall inne knapparna ADD och MINUS i 2 sekunder och ett A visas pa displayen.
2. Hall inne knappen SET i 2 sekunder, ett E visas nu pa displayen.
3. Tryck pa ADD eller MINUS sa att displayen visar 1.
4. Hall inne knappen SET i 2 sekunder, H1 visas nu pa displayen.
5. Tryck pa ADD eller MINUS sa att displayen visar 30.
6. Hall inne knappen SET i 2 sekunder, P1 visas nu pa displayen.
7. Tryck pa ADD eller MINUS sa att displayen visar 1.
8. Hall inne knappen SET i 2 sekunder, F1 visas nu pa displayen.
9. Tryck pa ADD eller MINUS sa att displayen visar 30.
10. Hall inne knappen SET i 2 sekunder, A visas nu pa displayen.
11. Hall inne knappen SET i 2 sekunder, E visas nu pa displayen.
12. Stang av strommen.
13. Vanta i 5 sekunder.
14. Satt pa strommen.
15. Vanta pa 4 pip-signaler.
16. Hall inne knappen SET i 2 sekunder, A1 visas nu pa displayen.
17. Mata in 30 st blandade och minst 4 olika enkronor, displayen raknar upp for varje enkrona och visar A1 nar det ar klart.
18. Stang av strommen.
19. Vanta i 5 sekunder.
20. Satt pa strommen.
21. Vanta pa 4 pip-signaler.
22. Nu ar myntinkastet klart att anvandas.
Exempel for svenska mynt
Mynt typ 1: Tacker alla utgavor av enkronor, med hogt varde for noggrannhet (alltsa inte sa noga).
Mynt typ 2: Tacker alla utgavor av femkronor, med normalt varde for noggrannhet.
Mynt typ 3: For att i framtiden anvandas pa den nya femkronan, den kommer att avvika for mycket.
Svenska tiokronan ar for tjock for att passa i myntinkastet.
Den fastnar och kommer tillbaka nar returknappen trycks in.
