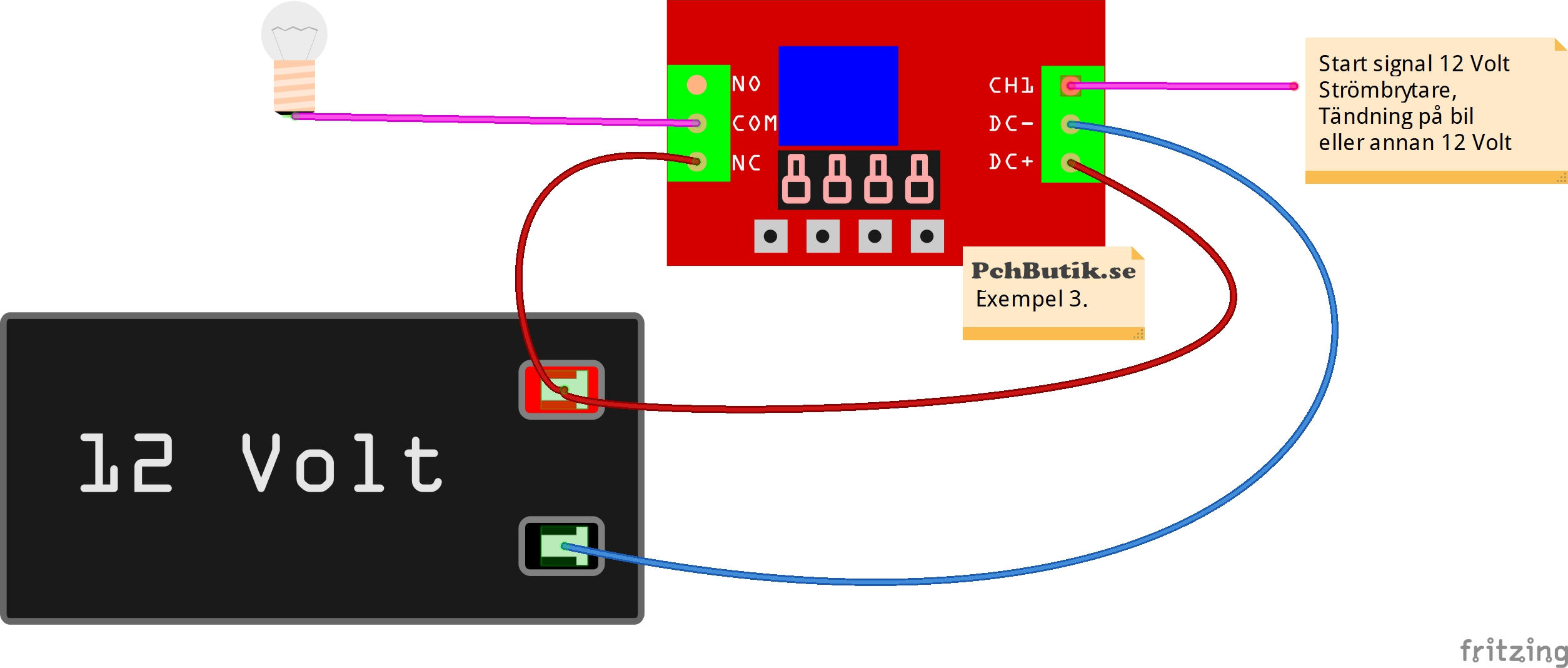

Exempel 3
Du vill att den ska aktiveras när den får signal och när signalen tas bort ska den vara aktiv i 10 sekunder till efter det.
Kan passa om du vill att varselljus eller liknande ska lysa en tid efter att du stängt av tändningen.
Passar även till en fläkt som ska starta när du tänder ljuset och ska fortsätta att gå en tid efter att du släckt ljuset.
Då passar (MD) funktion 10 bra.
Detta exempel skiljer sig mellan olika timer:
648 FRM01, inställningar B.
2119 FRM01 RV20, inställningar A.
2120 (Blått kretskort), inställningar A.
Inställningar A:
MD: 0010
T1: 0010 (ska gå i 10 sekunder efter CH1 stängs av)
T2: 0000
MX: 0100 (ett steg är en sekund, så ingen skala)
Denna lösning drar ström även när bilen står parkerad, ca 5 mA = 0.005 Ampere, om displayen är släckt.
Om ett bilbatteri är på 60 Ah så räcker det i 12 000 timmar.
60 / 0,005 = 12000.
Inställningar B:
MD: 0010
T1: 0000
T2: 0010 (ska gå i 10 sekunder efter CH1 stängs av)
MX: 0001 (ett steg är en sekund, så ingen skala)
Denna lösning drar ström även när bilen står parkerad, ca 5 mA = 0.005 Ampere, om displayen är släckt.
Om ett bilbatteri är på 60 Ah så räcker det i 12 000 timmar.
60 / 0,005 = 12000.
