Digitaltimer 274 timmar
Digitaltimer 274 timmar

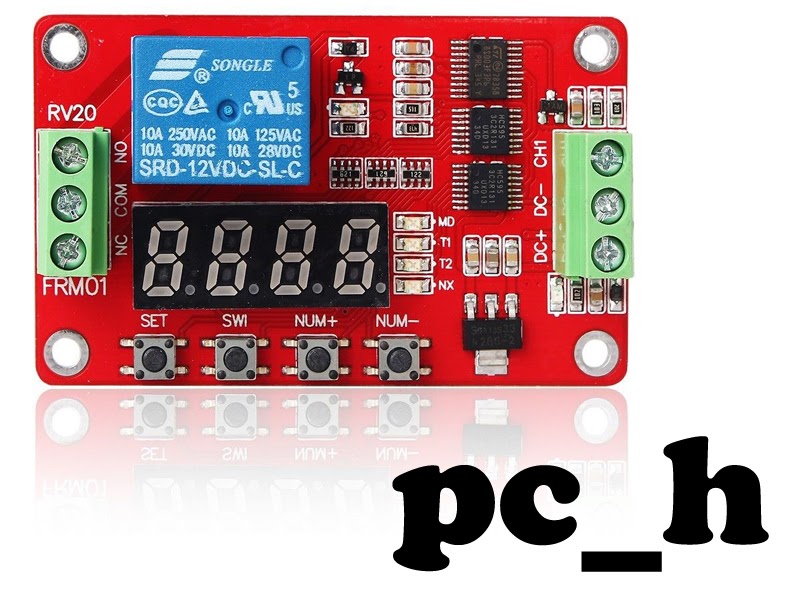

Modulen har 18 olika timer-funtioner att välja mellan.
Förklaring av kolumner
Lysdioder
DC+, DC-, CH1
Ingångar
12 Volt plus
GND Minus
Ingång för att starta timer med yttre signal. Sluts mot 12 Volt för trigger signal.
Reläpoler
NC
NO
COM
Norlmal Closed sluten till COM när relät inte är slaget.
Norlmalt Opend sluten till COM när relät är slaget.
Gemensam för polerna NC och NO (ev 12 Volt in).
Exempel
En 12 Volt varningslampa lyser konstant och du vill att det pipa en sekund var 10 minut.
1. Håll inne SET i två sekunder. Displayen visar --01 och LED MD tänds.
2. Tryck på NUM+ så att displayen visar --06 (Funktion 16).
3. Tryck på SET och LED T1 tänds.
4. Tryck på NUM+ eller NUM- så att displayen visar 0001 (en sekund pip). Är det inte rätt siffra som ändras så tryck på SW1 så att den siffra du vill ändra börjar blinka.
5. Tryck på SET och LED T2 tänds.
6. Tryck på NUM+ eller NUM- så att displayen visar 0600 (tio minuter). Är det inte rätt siffra som ändras så tryck på SW1 så att den siffra du vill ändra börjar blinka.
7. Tryck på SET och LED NX tänds.
8. Tryck på NUM+ eller NUM- så att displayen visar 0101 (skala 1:1 för T1 och T2). Är det inte rätt siffra som ändras så tryck på SW1 så att den siffra du vill ändra börjar blinka.
9. Håll inne SET i två sekunder. Klart och displayen börjar räkna ner tiden.

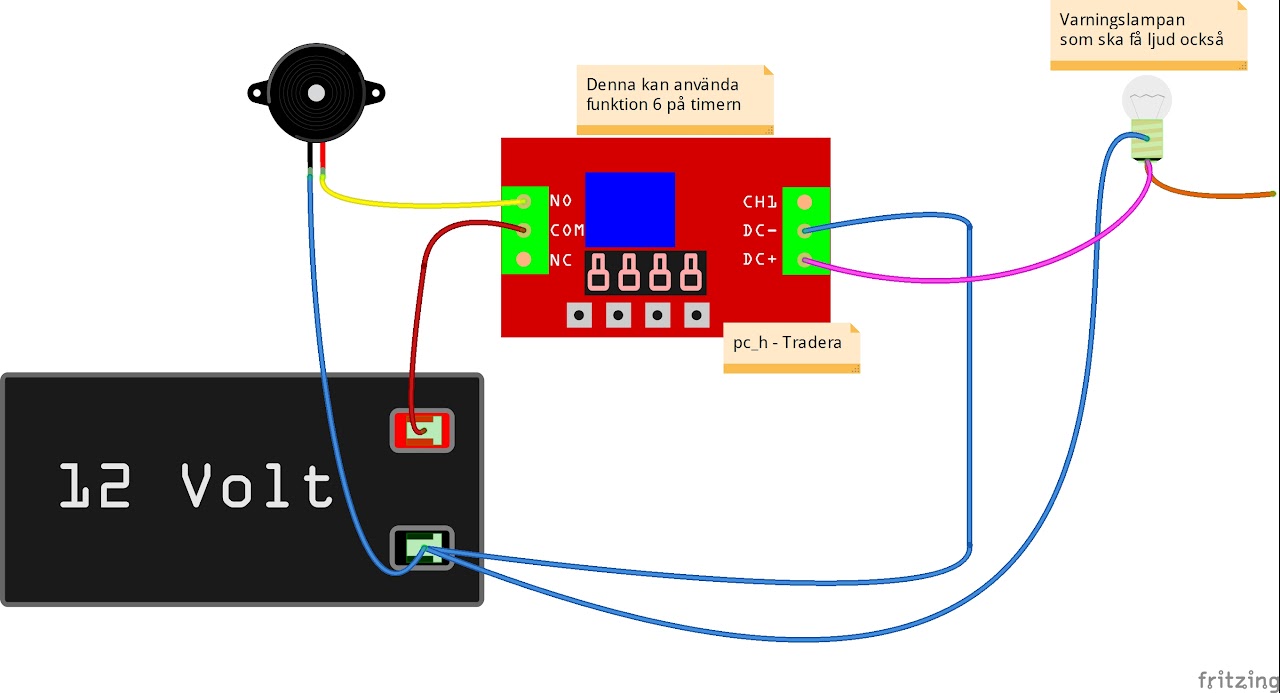

Koppla in tutan som exemplet visar. Du behöver inte koppa CH1, det räcker att timern får ström för att den ska starta och gå i evigheter.
Det slutar när timern inte längre har ström.
Med den rosa kabeln knycker du ström från lampan. Strömmen från den orangea kabeln måste klara att driva relät också.
Skala
Max tid för timer är 9999 sekunder och denna skalas med 1:99.
Upplösningen blir då 99 sekunder/steg.
Manual: 9999 * 99 = 989901 sekunder.
989901 / 3600 (sekunder per timme) = 274,9725 timmar.
Om båda T1 och T2 har skala 1:1 så ska displayen visa "0101" när NX lyser.
Det är två tal som visas på displayen "01" och "01".
Funktionstabell
| Funk | Trigger/Start | T1/T2 växling | T2 slut | Tid 1 | Tid 2 | NX | Kommentar | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Start | Relay state | Relay start | T1 slut | T2 start | Max | Min | Max | Min | Funktion | Värde | |||
| 1 | CH1 och ON | Open | Open | Close | ingen funk. | ingen funk. | 270 timmar | 0.1 sekunder | ingen funk. | ingen funk. | Skala | 1-99 | |
| 2 | CH1 och ON | Close | Close | Open | ingen funk. | ingen funk. | 270 timmar | 0.1 sekunder | ingen funk. | ingen funk. | Skala | 1-99 | |
| 3 | CH1 och ON | Open | Open | Close | Close | Open | 270 timmar | 0.1 sekunder | 270 timmar | 0.1 sekunder | Skala | 2 x 1-99 | |
| 4 | CH1 och ON | Close | Close | Open | Open | Close | 270 timmar | 0.1 sekunder | 270 timmar | 0.1 sekunder | Skala | 2 x 1-99 | |
| 5 | CH1 och ON | Open | Open | Close | Close | Open | 270 timmar | 0.1 sekunder | 270 timmar | 0.1 sekunder | Skala | Oändlig | |
| 6 | CH1 och ON | Close | Close | Open | Open | Close | 270 timmar | 0.1 sekunder | 270 timmar | 0.1 sekunder | Skala | Oändlig | |
| 7 | CH1 och ON | Open | Open | Close | Close | Open | 9999 sek. | 0.1 sekunder | 9999 sek. | 0.1 sekunder | Loops | 1-9999 | Om NX sätts till noll har timern ingen fuktion |
| 8 | CH1 och ON | Close | Close | Open | Open | Open | 9999 sek. | 0.1 sekunder | 9999 sek. | 0.1 sekunder | Loops | 1-9999 | Om NX sätts till noll har timern ingen fuktion |
| 9 | CH1 | Open | Växlar | ingen funk. | ingen funk. | ingen funk. | ingen funk. | ingen funk. | ingen funk. | ingen funk. | Skala | ingen funk. | Trigger växlar relät. Inga andra fuktioner |
| 10 | CH1 | Open | Close | Open | ingen funk. | ingen funk. | 270 timmar | 0.1 sekunder | ingen funk. | ingen funk. | Skala | 1-99 | Om T1 sätts till noll, slår relät vid trigger positiv flank och släpper vi negativ flank |
| 11 | CH1 | Open | Open | Close | ingen funk. | ingen funk. | 270 timmar | 0.1 sekunder | ingen funk. | ingen funk. | Skala | 1-99 | |
| 12 | CH1 | Open | Close | Open | ingen funk. | ingen funk. | 270 timmar | 0.1 sekunder | ingen funk. | ingen funk. | Skala | 1-99 | |
| 13 | CH1 | Open | Open | Close | Close | Open | 270 timmar | 0.1 sekunder | 270 timmar | 0.1 sekunder | Skala | 2 x 1-99 | |
| 14 | CH1 | Open | Close | Open | Open | Close | 270 timmar | 0.1 sekunder | 270 timmar | 0.1 sekunder | Skala | 2 x 1-99 | |
| 15 | CH1 | Open | Open | Close | Close | Open | 270 timmar | 0.1 sekunder | 270 timmar | 0.1 sekunder | Skala | Oändlig | |
| 16 | CH1 | Close | Close | Open | Open | Close | 270 timmar | 0.1 sekunder | 270 timmar | 0.1 sekunder | Skala | Oändlig | |
| 17 | CH1 | Open | Open | Close | Close | Open | 9999 sek. | 0.1 sekunder | 9999 sek. | 0.1 sekunder | Loops | 1-9999 | Om NX sätts till noll har timern ingen fuktion |
| 18 | CH1 | Close | Open | Close | Close | Close | 9999 sek. | 0.1 sekunder | 9999 sek. | 0.1 sekunder | Loops | 1-9999 | Om NX sätts till noll har timern ingen fuktion |
Tips
Håll inne SET i 2 sekunder för att växla mellan inställningar och timer.
När modulen är i inställning, tryck på SET för att växla mellan MD, T1, T2 och NX.
CH1 ger trigger vid positiv flank.
CH1 startar inte om en pågående timer, för att avbryta en pågående tid måste strömmen brytas.
Spara ström genom att släcka displayen.
Om displayen är på, håll inne NUM+ i 2 sekunder och displayen blinkar till och efter 10 sekunder slocknar displayen.
Det går nu inte att starta displayen utan att bryta strömmen.
Om displayen är släckt, bryt strömmen och sätt på den igen.
Inom 10 sekunder, håll inne NUM+ i 2 sekunder och displayen blinkar till.
Nu kommer displayen inte att slockna efter 10 sekunder.
