Exempel 1
En 12 Volt varningslampa lyser konstant och du vill att det också ska pipa i en sekund var 10:e minut.
1. Håll inne SET i två sekunder. Displayen visar --01 och LED MD tänds.
2. Tryck på NUM+ så att displayen visar --06 (Funktion 6).
3. Tryck på SET och LED T1 tänds.
4. Tryck på NUM+ eller NUM- så att displayen visar 0001 (en sekund pip). Är det inte rätt siffra som ändras så tryck på SW1 så att den siffra du vill ändra börjar blinka.
5. Tryck på SET och LED T2 tänds.
6. Tryck på NUM+ eller NUM- så att displayen visar 0600 (tio minuter). Är det inte rätt siffra som ändras så tryck på SW1 så att den siffra du vill ändra börjar blinka.
7. Tryck på SET och LED NX tänds.
8. Tryck på NUM+ eller NUM- så att displayen visar 0101 (skala 1:1 för T1 och T2). Är det inte rätt siffra som ändras så tryck på SW1 så att den siffra du vill ändra börjar blinka.
9. Håll inne SET i två sekunder. Klart och displayen börjar räkna ner tiden.

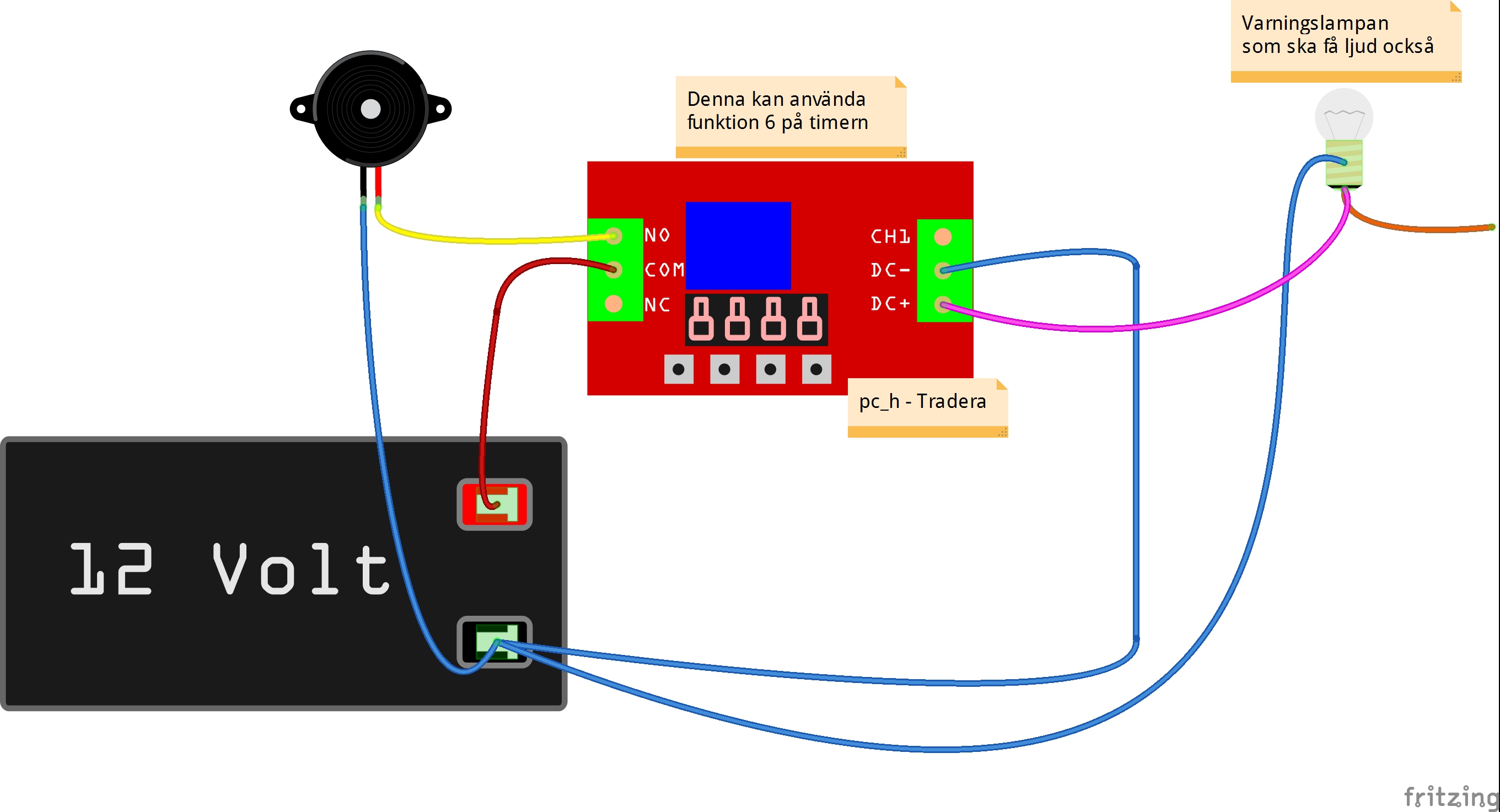

Koppla in tutan som exemplet visar. Du behöver inte koppla CH1, det räcker att timern får ström för att den ska starta och gå i evigheter.
Det slutar när timern inte längre har ström. Detta exempel gör att timern inte drar någon ström när lampan är släckt.
Med den rosa kabeln knycker du ström från lampan. Strömmen från den rosa kabeln måste klara att driva timern också.
Detta exempel funkar på timer:
648 FRM01
2119 FRM01 RV20
2120 (Blått kretskort)
