Max
Hem: 2013, 2014, 2015, 2016
I experimentet med husnummer är motstånden till varje lysdiod 470 Ohm, och från I/O utgångarna är det ca 4.2 Volt.
Detta gör att lysdioderna bara lyser med 25-30 %, det är 5-6 mA av 20 mA som lysdioden klarar.
Lysdioderna som används här har en framspänning på 3.1 till 3.3 Volt.
Du kan maxa ljusstärkan så här.
Byt ut motstånden till 100 Ohm. om drivspänningen är ca 5 Volt så får lysdioderna ca 10 mA alltså 50 %.
Dela på drivspänningen och överspänning. Detta är experiment är utanför garantin av vad IC:en klarar.

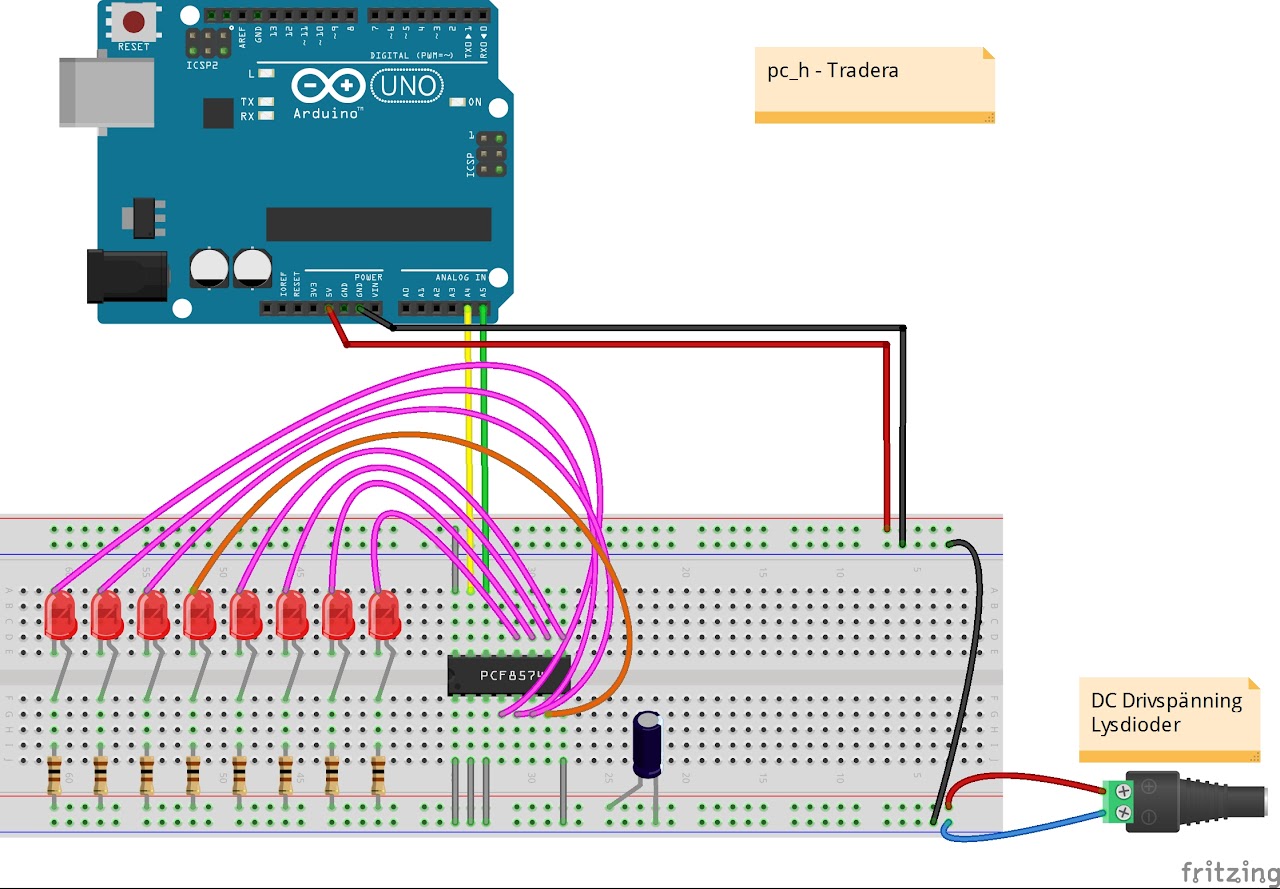

Om du driver IC:en med 5 Volt från UNO-kortet och har extern spänning till lysdioderna, kan du maxa ljuset.
Den externa drivspänningen kan vara upp till 6.0 Volt, då får lysdioderna 16-18 mA.
Jag har provat att låta lysdioderna lysa i flera timmar utan att få några problem.

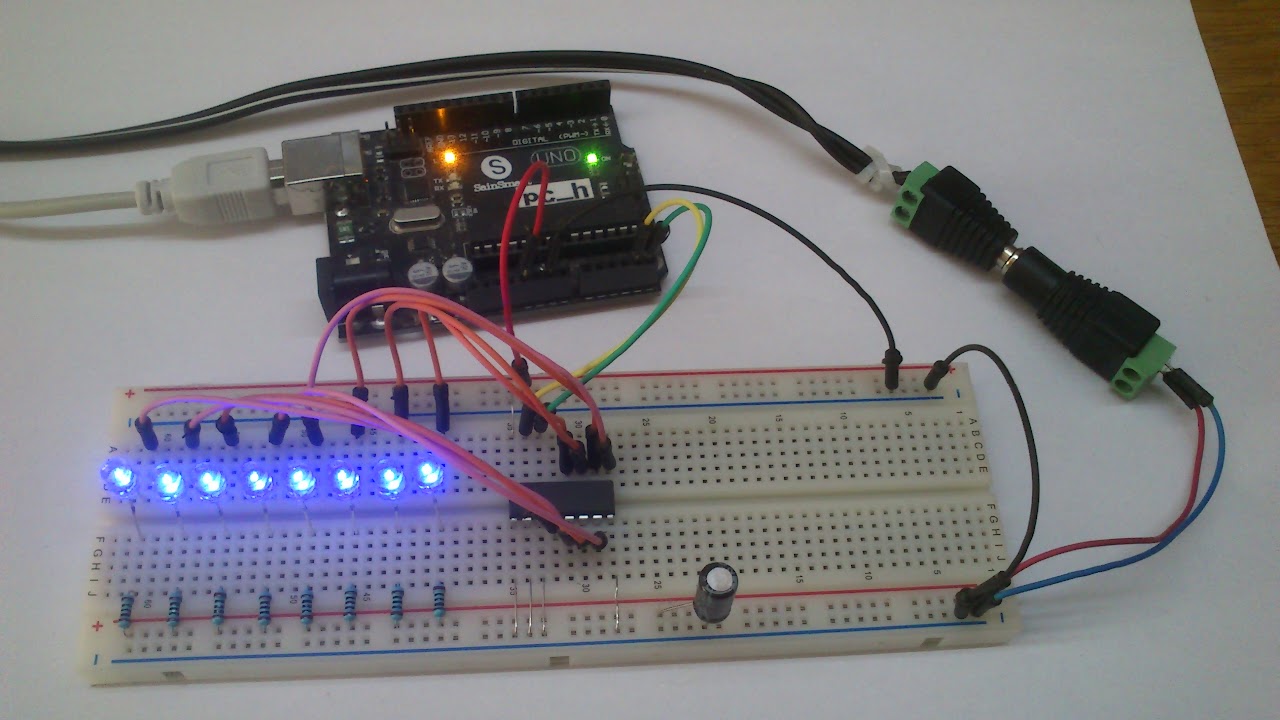

Observera att du nu har två olika spänningskällor på kopplingsplattan. Den närmast är extern och är 6 Volt, och den bortre är 5 Volt från UNO-kortet.
Arduino-kod för Max (main.cpp)
// ------------------------------------------ // Husnummer - Maxa ljUSstyrkan // pc_h - 2015-05-23 // // Skapad av Per-Anders Hult. "code-preprocessor"> #include <Wire.h> // Lokalt varde och status for alla lysdioderna // Fran adress LEDs[0]=0x20=B00100000 till LEDs[7]=0x27=B00100111 byte LEDs[8] = {B11111111, B11111111, B11111111, B11111111, B11111111, B11111111, B11111111, B11111111}; // Forsta adressen till PCF8574P byte FirstAddress = B00100000; void setup(){ Wire.begin(); Serial.begin(9600); Serial.println("pc_h"); for (int i=0; i <= 7; i++){ UpdateLeds(i); } SetAllLedOn(); } void loop(){ } // Slacker alla lysdioder void SetAllLedOff(){ for (int i=0; i <= 7; i++){ LEDs[i] = B11111111; UpdateLeds(i); } } // Tander alla lysdioder void SetAllLedOn(){ for (int i=0; i <= 7; i++){ LEDs[i] = B00000000; UpdateLeds(i); } } // Uppdaterar lysdioder. skickar data via I2C void UpdateLeds(byte Byte){ Wire.beginTransmission(FirstAddress + Byte); Wire.write(LEDs[Byte]); Wire.endTransmission(); }
