Omvänd ingång

Omvänd ingång, ett motstånd som är på 4,7K Ohm, är kopplat mellan VCC och IN.

När knappen släpps startar tiden och lampan lyser tiden ut.

Så länge den rosa kabeln är kopplad till jord (GND) så står tiden stilla och lampan lyser inte.

När den kablen tappar jordkontakt tänds lampan och lyser tiden ut.

Nackdelen med denna koppling är att tiden endast går att programmera om, när knappen är intryckt, alltså när den rosa kabeln är jordad.

Denna koppling kan passa på äldre bilar för att tända innerbelysning när bildörren öppnas.

Modulen drar 15mA och motståndet 5mA, så ett bilbatteri på 60 Ampere räcker 60 / 0.02 = 3000 timmar.

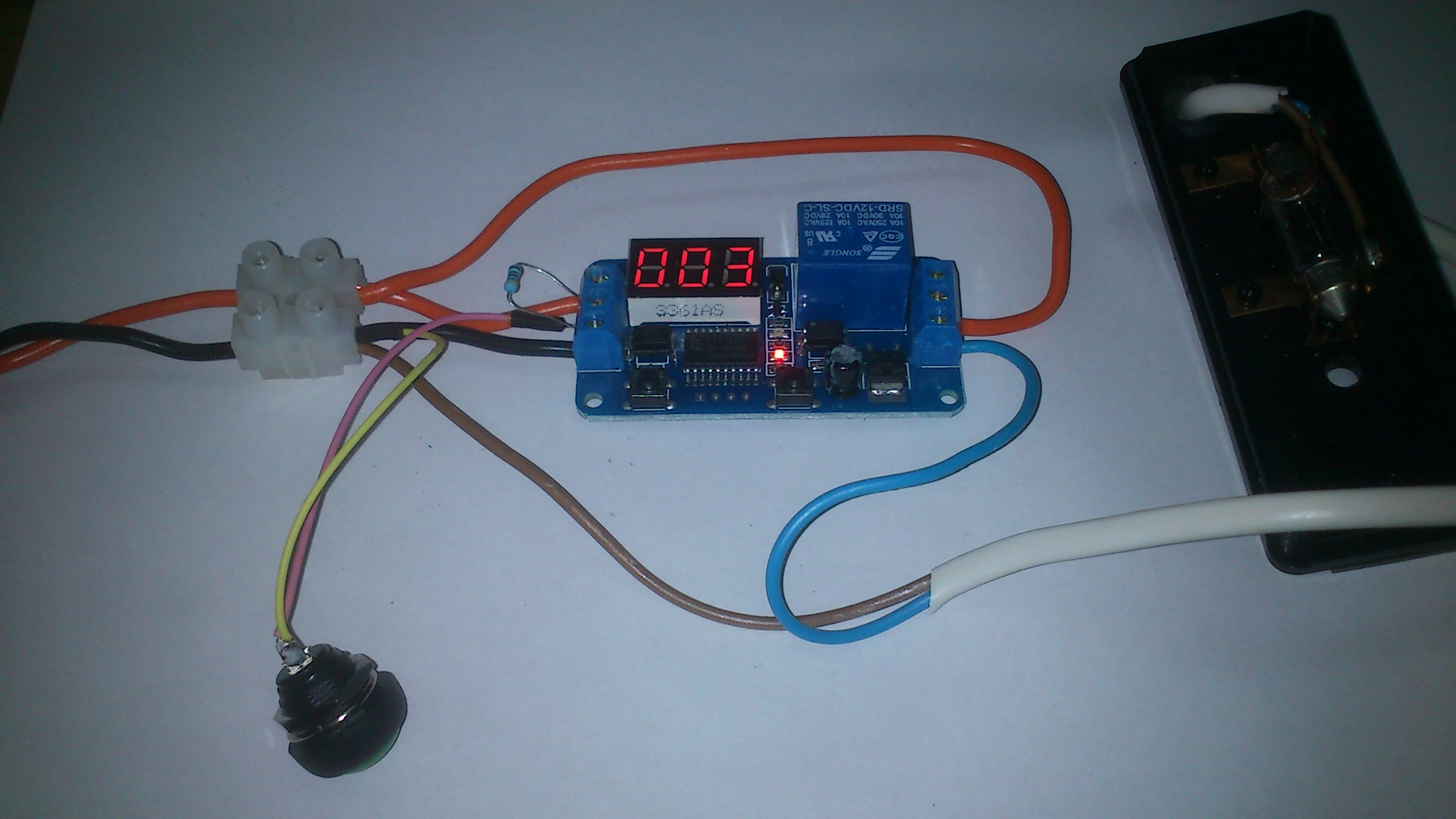

Omvänd ingÃ¥ng – demonstration av koppling med rosakabel mot jord.
