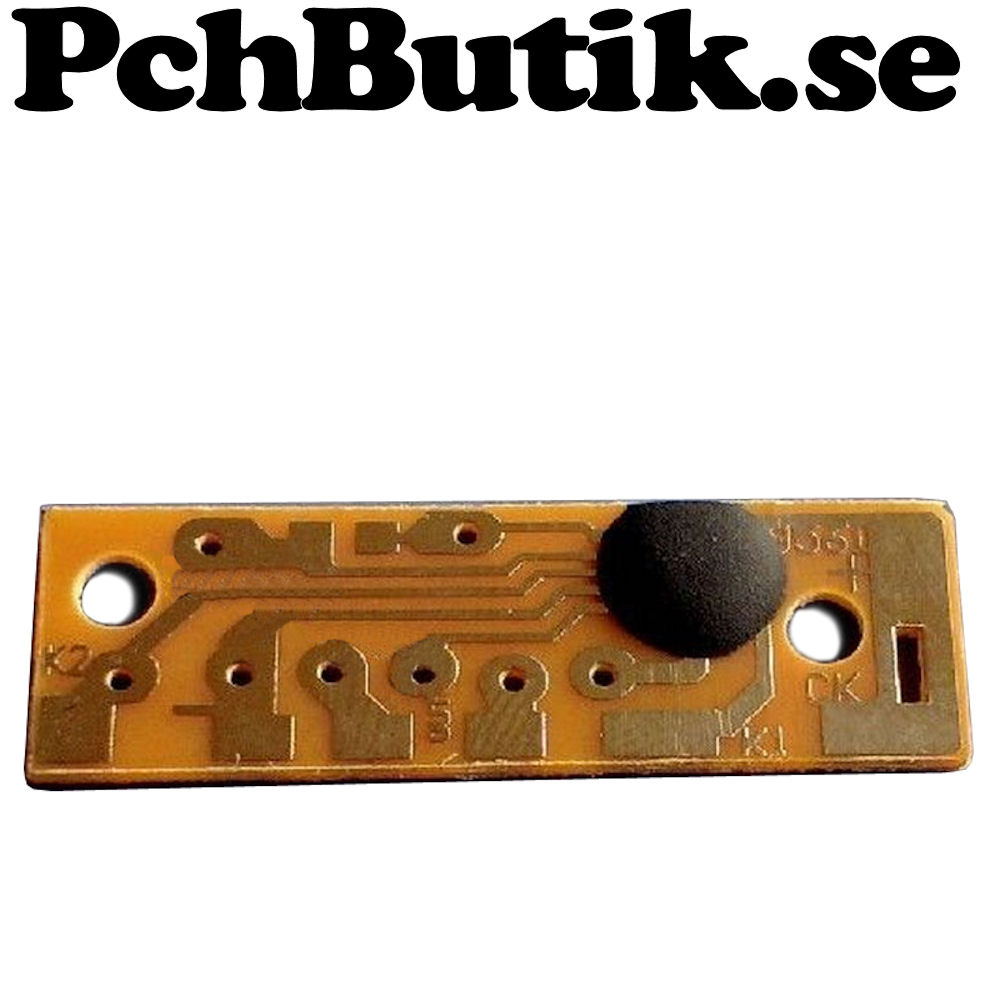

Ljudlarm DZ184

Delar finns att köpa på pchbutik.se.

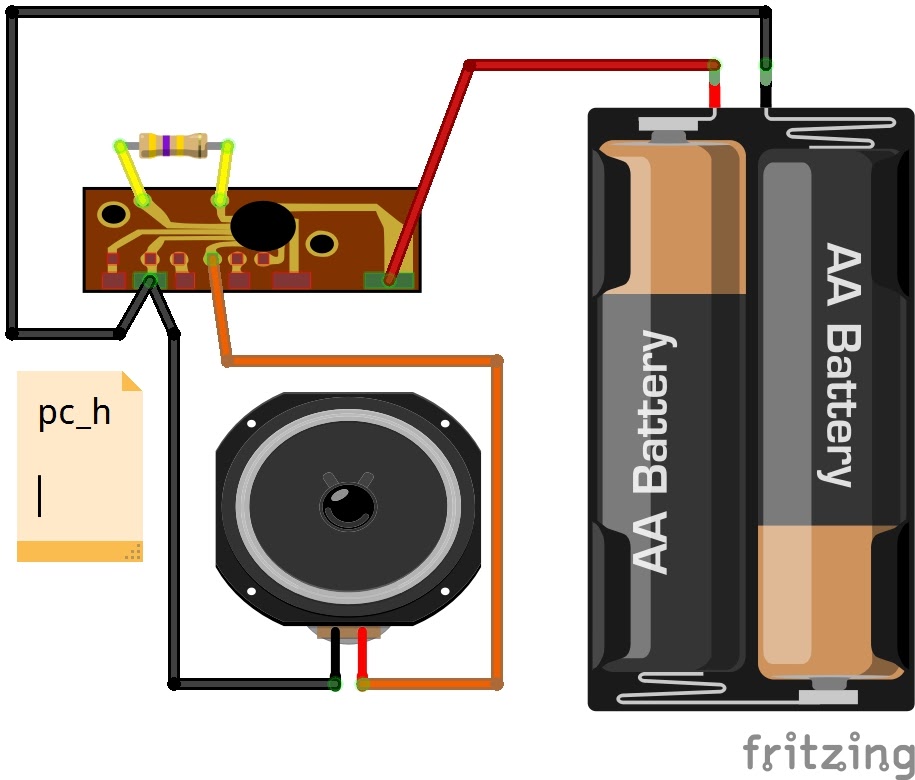

Enklaste koppling för att få ljud i modulen är att löda motståndet, ansluta högtalare och ström.

Spänning från 2.0 till 3.6 Volt. Högtalaren är en liten 8 Ohms 0.5 Watts.

Om du har långa kablar eller en dålig strömförsörjning kan en kondensator på 0.1 till 10 uF kompensera för detta.

Koppla kondensatorn mellan plus och minus. Motståndet kan vara från 150 M Ohm till 470 M Ohm.

Motståndet är hur fort larmet ska låta och repetera. Det går att byta ut det till en trimpot på 500 M Ohm.

Det är inte stark signal från kortet, vill du ha mer? Då kan du använda en förstärkare.
