Början av video kommer strömmen från UNO-kortet och UNO-kortet från USB i min dator. Senare i videon kopplar jag över till externström.
Börjar på 5 Volt och skruvar upp till 7 Volt.
Det går nästan att säga att det är en voltmätare.
Lättare att förstå att Volt kan ses som trycket på elektronerna.
Videoklipp
Inköpslista
Delar till experimentet finns på pchbutik.se:
- Mini solenoid
- UNO budget
- DC kontakt
- Transistor 2N7000
- Kopplingsdäck
- Kablar

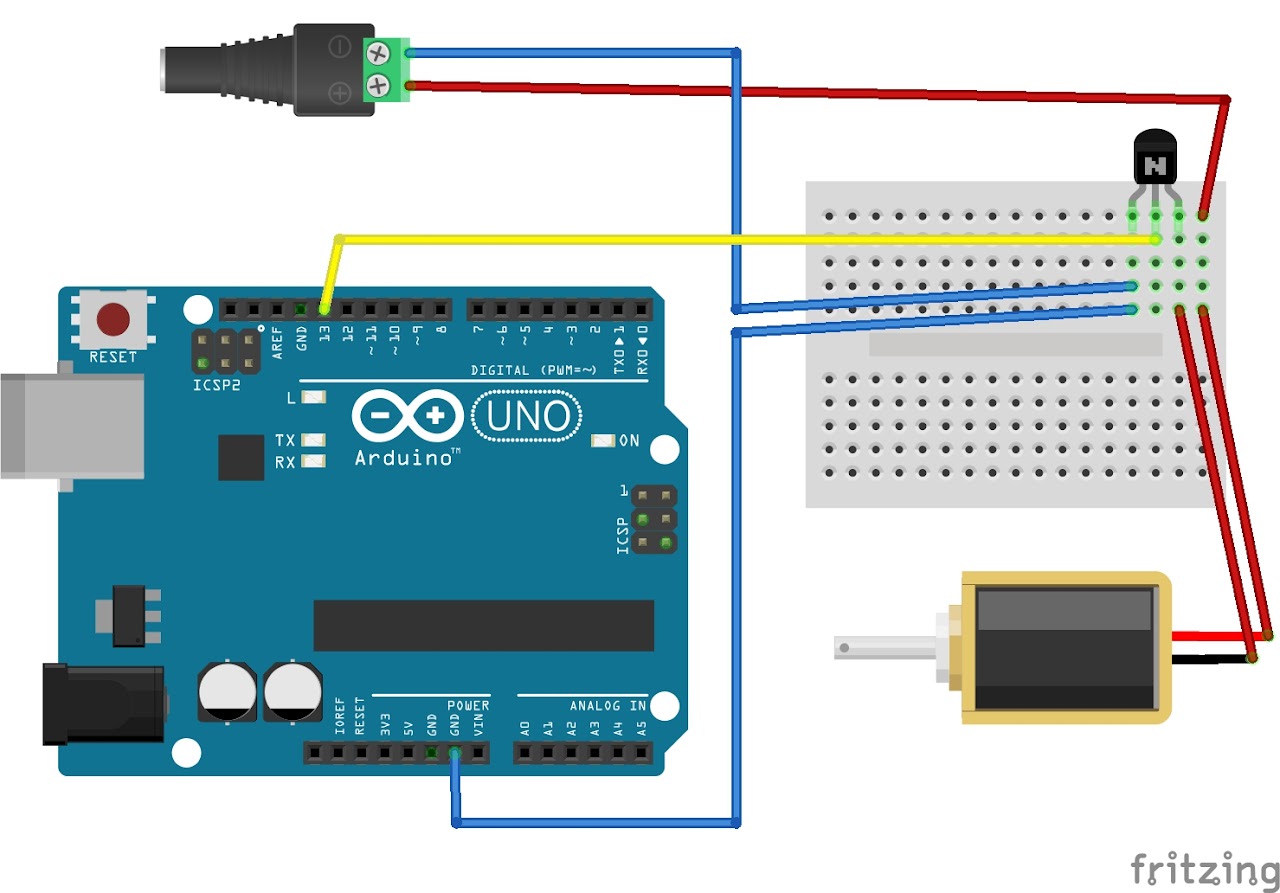

Det går inte att koppla solenoiden direkt till en utgång på UNO-kortet, strömmen räcker inte till.
En transistor emellan löser problemet, transistorn är MOSFET modell 2N7000.
Denna klarar 200 mA och solenoiden drar cirka 180 mA vid 5 Volt.
Transistorn klarar korta pulser upp till 500 mA.
När pulsen är kort klarar transistorn även effekten utan kylning.
Solenoiden drar cirka 350 mA vid 8 Volt.

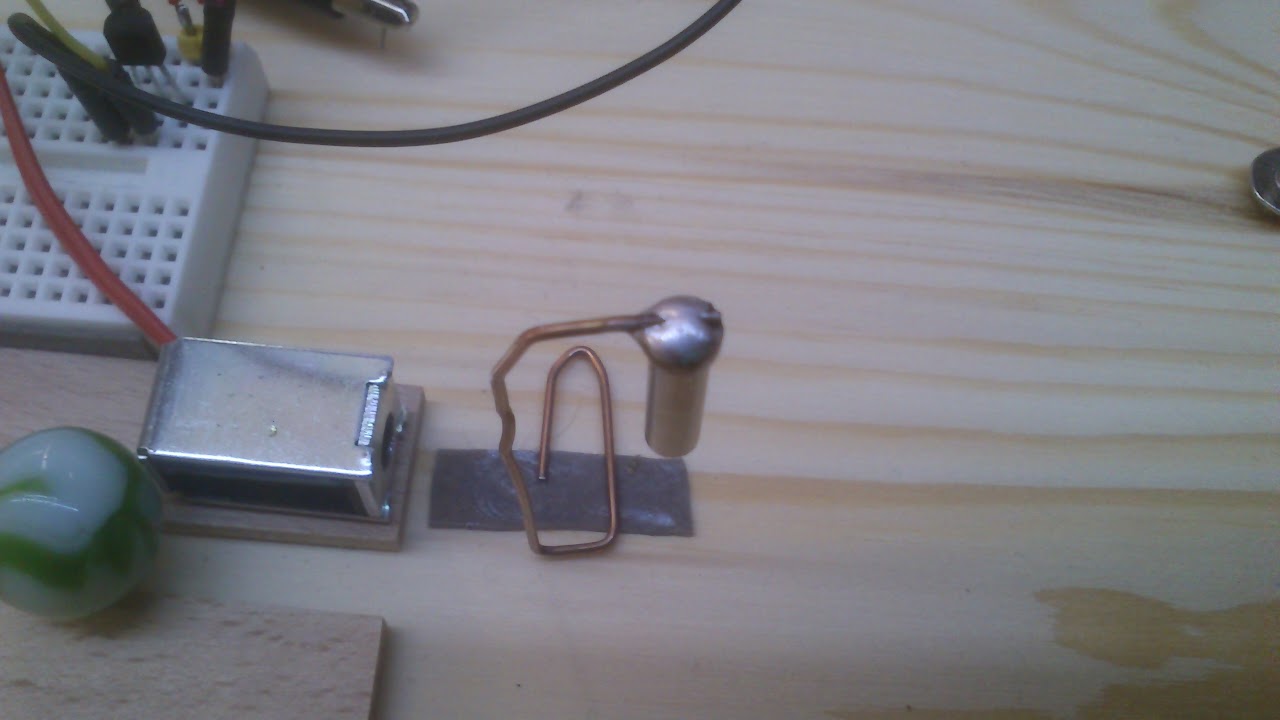

Böjt lite på ett kontorsgem och lödat fast det på kärnan.

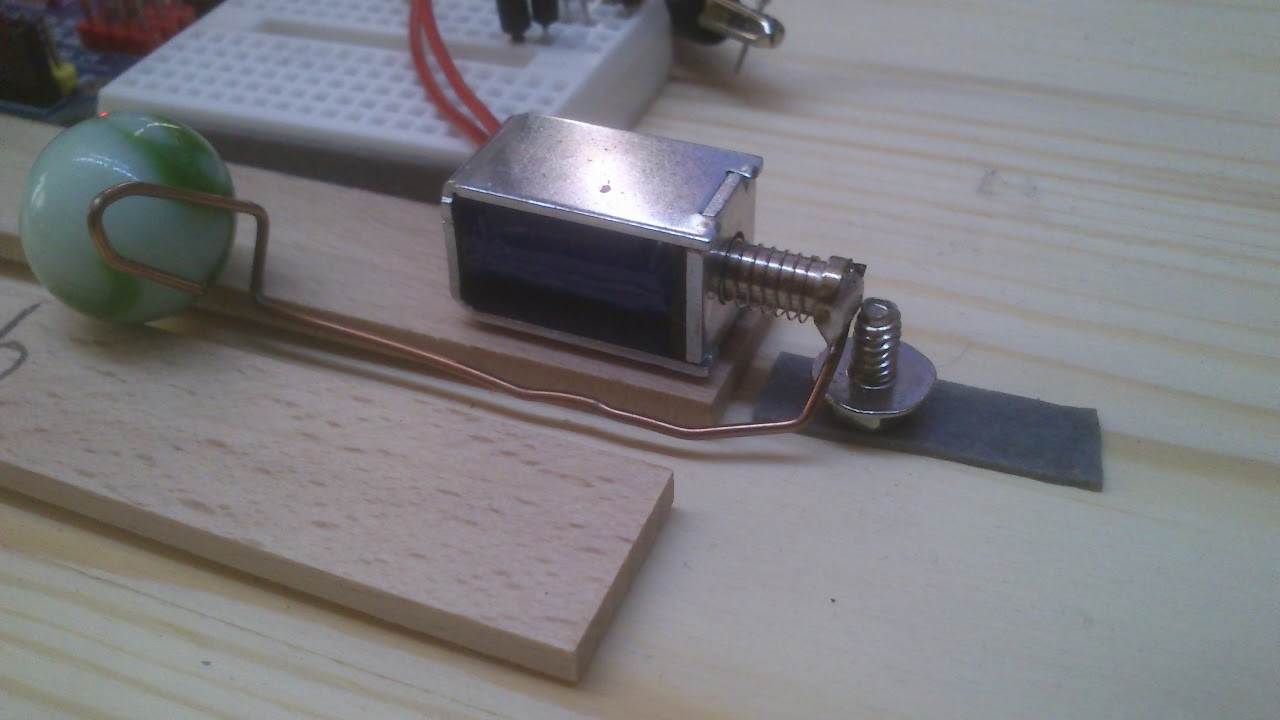

Dubbelhäftande tejp och en skruv är stopp så att kärnan inte åker ut.
Alla delarna är monterade med dubbelhäftande tejp.
Detta är 8 Volt, nu börjar det bli lite varmt, men det ser ut att hålla.
Arduino-kod
/* Puttekula 2015-05-09 Solenoid som puttar en kula pc_h - pchbutik.se */ void setup() { pinMode(13, OUTPUT); digitalWrite(13, LOW); } void loop() { digitalWrite(13, HIGH); delay(1000); // Tank pa att inte ha lang tid om du har manga Volt. digitalWrite(13, LOW); delay(5000); // Paus i 5000 milli sekunder som ar 5 sekunder }
