SLÄCKA EN VARNINGSLAMPA #1
Denna timer finns i två versioner som fungerar lite olika.
Sidan beskriver timer med. Artikelnummer: 511.
Funktionsbeskrivning: När strömmen har varit på en viss tid slår relät.
Denna koppling tar ström från styrbox för att driva relä och lampa.
Styrboxen måste klara extra ström till relät som drar ca 45mA.
En varningslampa som lyser i en bil eller annat 12 Volts fordon kan vara irriterande.
Det kanske räcker att den lyser i 10 sekunder varje gång du startar bilen.
Då kanske detta experiment kan hjälpa.

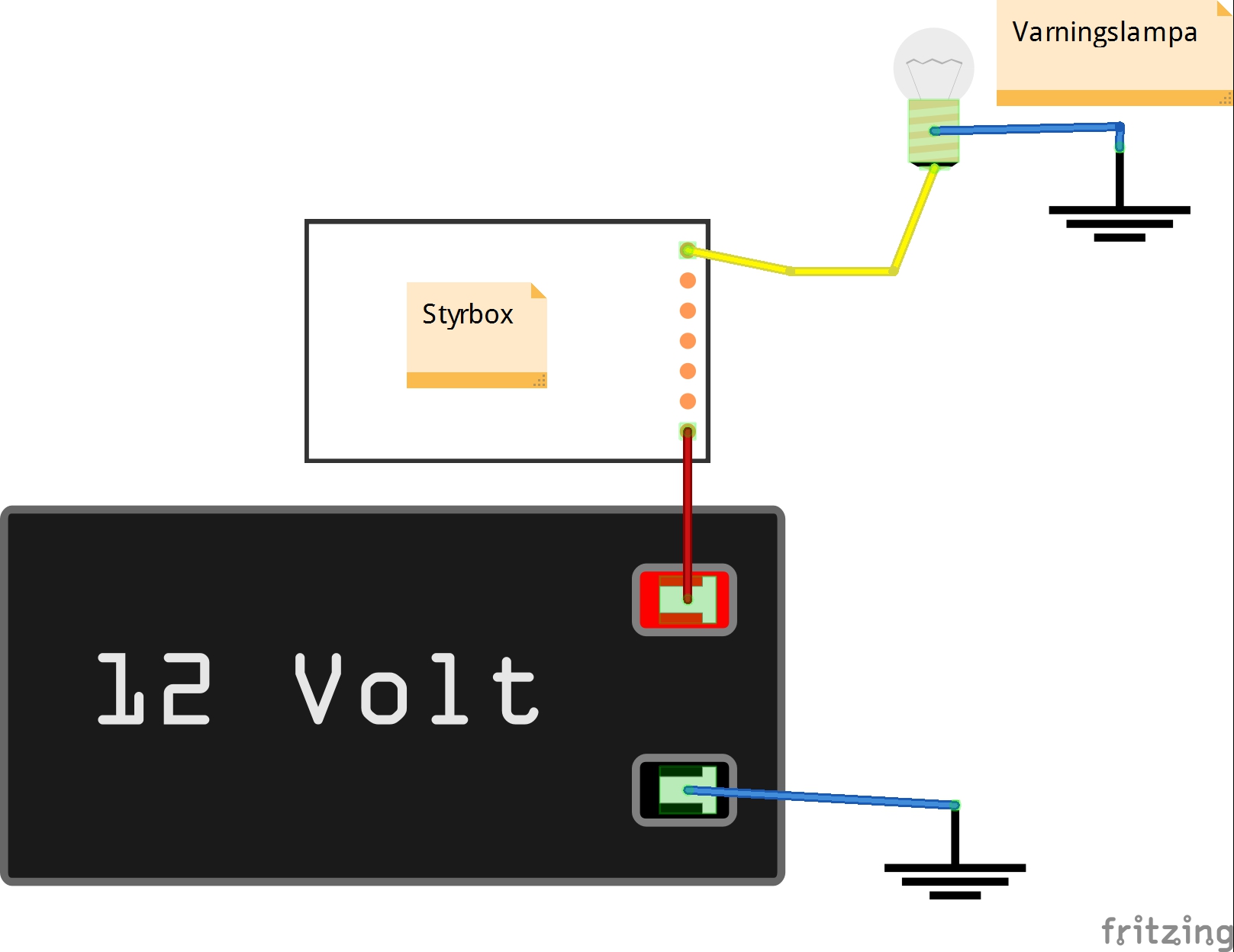

Så här kan det vara kopplat i stora drag.
En styrbox eller en givare ger ström till en varningslampa som lyser konstant.
För att denna koppling ska funka så måste det vara en 12 Volts lampa och strömmen från styrboxen måste också räcka för att driva timern.

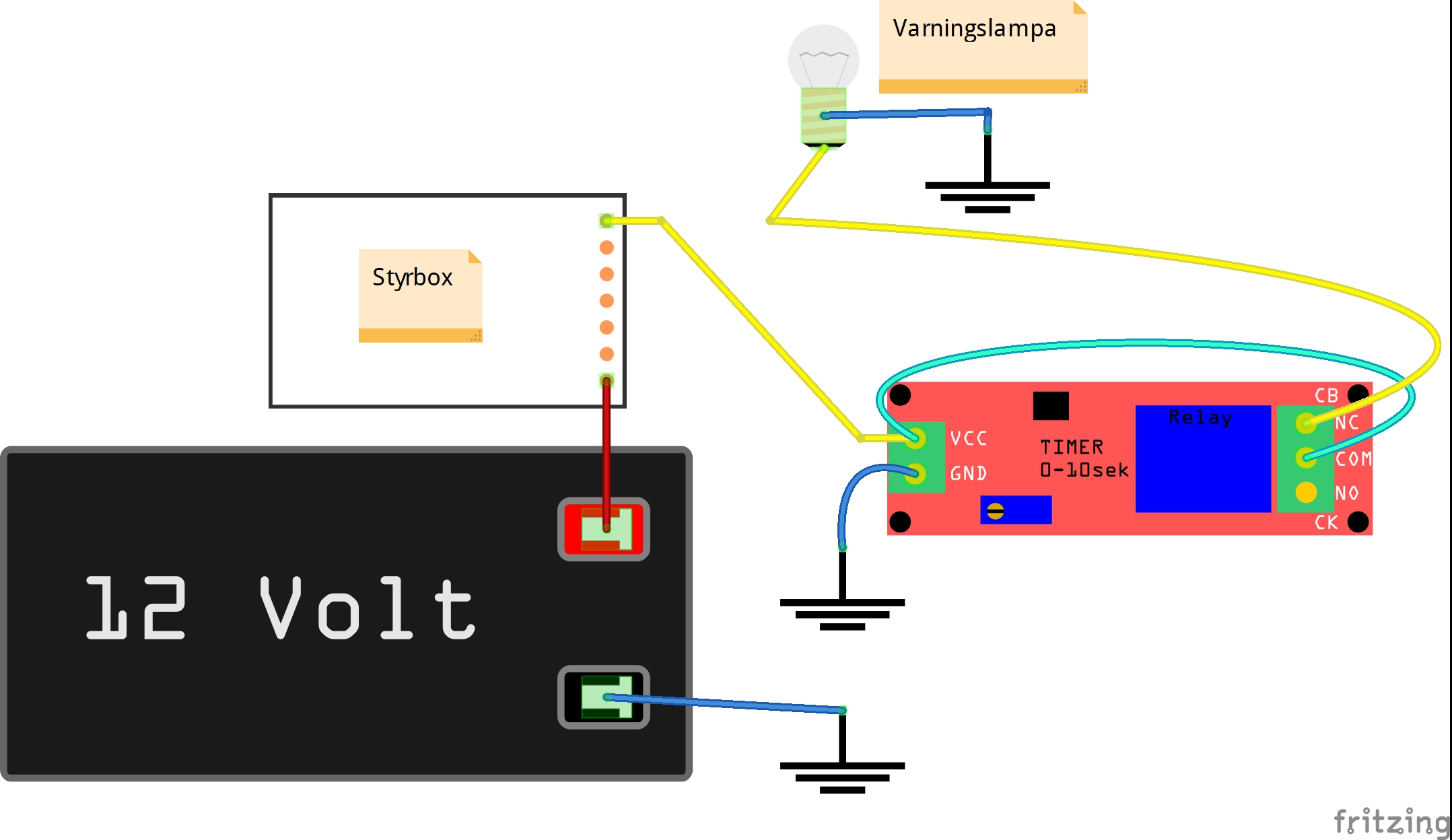

Så här funkar det: Strömmen som tänder lampan startar även timern. Strömmen går igenom relät på timern och lampan tänds.
När tiden räknat ut slår relät på timern och släcker lampan.
