main.cpp

#include <Arduino.h>
#include <U8g2lib.h>
#include <Arduino_GFX_Library.h>

/*
* MCU är en ATmega2560 (Arduino Mega)
* Koden är skapad av PchButik.se med hjälp av AI
* HC-12 VCC → 5V
* HC-12 GND → GND
* HC-12 TXD → Pin 19 (RX1)
* HC-12 RXD → Pin 18 (TX1)
* HC-12 SET → pin 4 (SET)
* Query-kommandon använder R-prefix (RC/RP/RB/RF)
* ?-kommandon stöds inte i denna firmwaregren
* AT+RX fungerar alltid och är säkraste statusdump
*/

/*
* MCU är en ATmega2560 (Arduino Mega) är på 5 Volt.
* Displayen är en 1.8" TFT med ST7735-drivrutin, som vanligtvis kräver 3.3V logik.
* Glöm inte att använda nivåomvandlare för att skydda displayen.
*/

#define BLACK   0x0000
#define WHITE   0xFFFF
#define RED     0xF800
#define GREEN   0x07E0
#define BLUE    0x001F
#define YELLOW  0xFFE0
#define CYAN    0x07FF
#define MAGENTA 0xF81F
#define ORANGE  0xFD20

/* ---------- HC12 SERIAL ---------- */
#define HC12 Serial1

//AT-kommandon GET
const char* AT_GET_VERSION = "AT+V";
const char* AT_GET_BAUD = "AT+RB";
const char* AT_GET_CHANNEL = "AT+RC";
const char* AT_GET_POWER = "AT+RP";
const char* AT_GET_RADIO_MODE = "AT+RF";
const char* AT_GET_ALL = "AT+RX";

//Pinnar
#define HC12_SET 4

// Sensor- och displaykonstanter. Justera efter ditt system.
#define WINTER_MODE 0   // 0 = sommar (1 tank) | 1 = vinter (2 tankar)
#define LITER_PER_SENSOR 150.0
#define MIN_TEMP 35.0 //Under denna temperartur räknas som ingen användingsbar energi,
#define MAX_TEMP_VINTER 83.0 //vintertid
#define MAX_TEMP_SOMMAR 65.0 //sommartid
#define WATER_CP 4.186   // kJ/kg°C
#define SHUNT_MIN 224    // 100%
#define SHUNT_MAX 559    // 0%

/* More data bus class: https://github.com/moononournation/Arduino_GFX/wiki/Data-Bus-Class */
Arduino_DataBus *bus = new Arduino_HWSPI(8,10);
Arduino_GFX *gfx = new Arduino_ST7735(bus, 9, 3, false,128, 160, 2, 1, 2, 1,false); //art. 3273 // Måste anpassas för din skärm.

/* ---------- DATA STORAGE ---------- */
float T[5]={0};
int shuntRaw=0;
// D3 används som nätindikator (1 = nät närvarande, 0 = ingen nätström)
// Övriga används inte i displayen
// men kan vara användbara för felsökning eller framtida funktioner.
int D1=0,D2=0,D3=0;

/* ---------- Globals ---------- */
unsigned long lastReceiveTime = 0;

/* ------------------------------Functions--------------------------- */

/* ---------- CRC ---------- */
/**
 * @brief Beräkna en 8-bitars kontrollsumma genom XOR av varje byte i en nullterminerad sträng.
 *
 * Itererar över bytes i den angivna null-terminerade C-strängen och
 * ackumulerar en enkel kontrollsumma genom bitvis XOR av varje byte
 * i en 8-bitars ackumulator. Detta är en lättviktig checksumma (inte
 * en formell CRC) och ger grundläggande felupptäckt.
 *
 * @param data Pekare till en nullterminerad C-sträng. Bearbetningen
 *             stoppar vid första NUL ('\0'). För binära buffertar som
 *             kan innehålla NUL, använd en variant som tar en längd.
 *
 * @return uint8_t Resultatet av 8-bitars XOR-checksumman. Tom sträng ger 0.
 *
 * @note Varje char behandlas som en rå byte; tecknets signedness hanteras
 *       genom konvertering till uint8_t vid XOR. Komplextet är O(n).
 */
uint8_t calcCRC(const char *data){
  uint8_t crc=0;
  while(*data) crc ^= *data++;
  return crc;
}

/* ---------- PAKETPARSER ---------- */
/**
 * parsePacket
 *
 * Parsar en skrivbar, null-terminerad ASCII-paketsträng som innehåller sensordata/telemetri
 * och en avslutande CRC-markör (";CRC=xx"). Om CRC stämmer extraheras numeriska värden
 * från välkända nycklar och lagras i globala variabler.
 *
 * Parametrar:
 *   msg - pekare till en skrivbar, null-terminerad C-sträng med paketet. Funktionen
 *         kommer att modifiera bufferten (ersätter ';' före CRC med '\0').
 *
 * Beteende:
 *   1. Söker efter substringen ";CRC=" i msg. Om den inte finns returneras funktionen omedelbart.
 *   2. Läser det hexadecimala CRC-värdet som följer ";CRC=" med strtol(...,16) till rxCRC (uint8_t).
 *   3. Ersätter ';' vid CRC-markören med '\0' för att terminera meddelandedelen som ska CRC-kalkyleras.
 *   4. Beräknar CRC över den trunkerade msg med calcCRC(msg) och jämför mot rxCRC.
 *      Vid avvikelse skrivs "CRC FAIL" till Serial och funktionen returnerar.
 *   5. Om CRC matchar söker funktionen i den trunkerade msg efter följande nycklar (strstr):
 *        - "T1=", "T2=", "T3=", "T4=", "T5="  -> parsas med atof(...) och sparas i T[0..4]
 *        - "A1="                              -> parsas med atoi(...) och sparas i shuntRaw
 *        - "D1=", "D2=", "D3="               -> parsas med atoi(...) och sparas i D1, D2, D3
 *      För varje funnen nyckel startar numerisk konvertering direkt efter '='. Om en nyckel
 *      saknas ändras den inte.
 *
 * Biverkningar / globala som ändras:
 *   - Överskriver *crcPos med '\0' (modifierar msg-bufferten).
 *   - Kan skriva "CRC FAIL" till Serial vid CRC-missmatch.
 *   - Uppdaterar globala: T[] (0..4), shuntRaw, D1, D2, D3.
 *
 * Förutsättningar / noteringar:
 *   - msg måste vara skrivbar (funktionen skriver en NUL).
 *   - msg måste vara null-terminerad.
 *   - CRC-värdet måste vara hexadecimalt; strtol accepterar både "0x" och rena hex-siffror.
 *   - calcCRC(msg) förväntas vara kompatibel med det insända värdet.
 *   - atof/atoi används för konvertering:
 *       - atof accepterar decimalpunkt '.' för bråkdel.
 *       - atoi/atof returnerar 0 vid parse-fel eller om värdet är noll.
 *
 * Exempelpaket:
 *   "T1=23.5;T2=19.0;A1=1023;D1=1;D2=0;CRC=AB"
 *
 * Felhantering:
 *   - Om ";CRC=" saknas eller CRC inte matchar returnerar funktionen tidigt och ändrar inte
 *     de numeriska globala (förutom modifiering av msg-bufferten).
 */
void parsePacket(char *msg){

  char *crcPos = strstr(msg,";CRC=");
  if(!crcPos) return;

  uint8_t rxCRC = strtol(crcPos+5,NULL,16);
  *crcPos=0;

  if(calcCRC(msg)!=rxCRC){
    Serial.println("CRC FAIL");
    return;
  }

  char *p;

  if((p=strstr(msg,"T1="))) T[0]=atof(p+3);
  if((p=strstr(msg,"T2="))) T[1]=atof(p+3);
  if((p=strstr(msg,"T3="))) T[2]=atof(p+3);
  if((p=strstr(msg,"T4="))) T[3]=atof(p+3);
  if((p=strstr(msg,"T5="))) T[4]=atof(p+3);

  if((p=strstr(msg,"A1="))) shuntRaw=atoi(p+3);
  if((p=strstr(msg,"D1="))) D1=atoi(p+3);
  if((p=strstr(msg,"D2="))) D2=atoi(p+3);
  if((p=strstr(msg,"D3="))) D3=atoi(p+3);
}


/* ---------- DRAW BAR ---------- */
/**
 * @brief Ritar en horisontell progress-/fyllningsstapel med vit kant och färgad inre del.
 *
 * @param x     Vänster pixelkoordinat för ytterrektangeln.
 * @param y     Övre pixelkoordinat för ytterrektangeln.
 * @param w     Bredd i pixlar för ytterrektangeln (bör vara >= 2 för inre yta).
 * @param h     Höjd i pixlar för ytterrektangeln (bör vara >= 2).
 * @param value Aktuellt värde som ska representeras; mappas proportionellt till fyllbredden.
 * @param max   Värdet som motsvarar fullt fylld stapel (måste vara > 0 för korrekt beteende).
 * @param col   16-bit färg som används för fyllningen.
 *
 * Beteende:
 * - Ritar en vit ytterrektangel på (x, y) med storlek (w, h).
 * - Beräknar inre fyllbredd med map(value, 0, max, 0, w - 2).
 * - Fyller den inre rektangeln på (x+1, y+1) med bredd = fill och höjd = h - 2 i färgen col.
 *
 * Noteringar / förutsättningar:
 * - Funktionen förutsätter att en global pekare `gfx` och färgkonstanten WHITE finns.
 * - För att undvika extrapolering bör caller klippa value till intervallet [0, max].
 * - Om w < 2 eller h < 2 blir inre yta <= 0; beteendet är ej definierat.
 * - Om max == 0 blir mappningen felaktig; säkerställ max > 0 innan anrop.
 */
void drawBar(int x,int y,int w,int h,int value,int max,uint16_t col){

  gfx->drawRect(x,y,w,h,WHITE);

  int fill = map(value,0,max,0,w-2);
  gfx->fillRect(x+1,y+1,fill,h-2,col);
}

/**
 * @brief Returnerar maxtemperaturen som gäller för aktuell säsong.
 *
 * Funktion väljer mellan MAX_TEMP_VINTER och MAX_TEMP_SOMMAR beroende på
 * den globala flaggan WINTER_MODE (icke-noll = vinter).
 *
 * @return float Maxtemperatur i samma enhet som MAX_TEMP_VINTER/MAX_TEMP_SOMMAR.
 */
float getMaxTemp(){
  return WINTER_MODE ? MAX_TEMP_VINTER : MAX_TEMP_SOMMAR;
}

/**
 * Konverterar ett rått shuntvärde till en procentuell nivå (0.0 - 100.0).
 *
 * - Värdet klipps till intervallet [SHUNT_MIN, SHUNT_MAX].
 * - SHUNT_MIN motsvarar 100% och SHUNT_MAX motsvarar 0%.
 * - Skyddar mot division med noll om SHUNT_MAX == SHUNT_MIN.
 *
 * @param raw Rått shuntvärde (t.ex. ADC-värde).
 * @return Flyttal i intervallet [0.0, 100.0].
 */
float calcShuntPercent(int raw) {
  if (SHUNT_MAX == SHUNT_MIN) return 0.0f; // skydd mot division med noll

  if (raw < SHUNT_MIN) raw = SHUNT_MIN;
  else if (raw > SHUNT_MAX) raw = SHUNT_MAX;

  float denom = (float)(SHUNT_MAX - SHUNT_MIN);
  float percent = (float)(SHUNT_MAX - raw) * 100.0f / denom;

  if (percent < 0.0f) percent = 0.0f;
  else if (percent > 100.0f) percent = 100.0f;

  return percent;
}

/**
 * Beräknar energin som krävs för att värma vattenmängden kopplad till en sensor
 * från MIN_TEMP upp till den angivna temperaturen.
 *
 * - Temperatur klipps till intervallet [MIN_TEMP, getMaxTemp()].
 * - Temperaturdifferensen delta = clamped_temp - MIN_TEMP.
 * - Antal tankar bestäms av WINTER_MODE (2.0 vid vinter, annars 1.0).
 * - Massan i kg beräknas som: mass = LITER_PER_SENSOR * tanks  (1 L ≈ 1 kg).
 * - Värme i kJ: kJ = mass * WATER_CP * delta
 * - Returneras i kWh: return kJ / 3600.0
 *
 * @param temp   Måltemperatur i °C.
 * @return       Energi i kilowattimmar (kWh) som krävs för uppvärmning från MIN_TEMP.
 *
 * Notera:
 * - Om temp <= MIN_TEMP returneras 0 (ingen energi behövs).
 * - Funktionen använder globala konstanter: MIN_TEMP, LITER_PER_SENSOR, WATER_CP,
 *   WINTER_MODE och getMaxTemp().
 */
float calcEnergy(float temp){

  float maxTemp = getMaxTemp();

  if(temp < MIN_TEMP) temp = MIN_TEMP;
  if(temp > maxTemp) temp = maxTemp;

  float delta = temp - MIN_TEMP;
  float tanks = WINTER_MODE ? 2.0 : 1.0;

  float mass = LITER_PER_SENSOR * tanks;   // kg (1L ≈ 1kg)

  float kJ = mass * WATER_CP * delta;
  return kJ / 3600.0;
}


/**
 * drawTimer()
 *
 * Uppdaterar ett litet område på displayen för att visa tid sedan sista
 * mottagna händelse, eller en timeout-meddelande om ingen ny signal finns.
 *
 * Beteende:
 *  - Beräknar förfluten tid i sekunder som (millis() - lastReceiveTime) / 1000.
 *  - Rensar en fast rektangel (0, 68, 75, 10) genom att fylla med BLACK.
 *  - Sätter textkursorn till (0, 69).
 *  - Om förfluten tid >= 99: sätter textfärg till RED och skriver "No signal!".
 *  - Annars: sätter textfärg till WHITE och skriver "Last RX: <elapsed>s".
 *
 * Antaganden och sidoeffekter:
 *  - gfx är en pekare/objekt för display som erbjuder:
 *      fillRect(x, y, w, h, color), setCursor(x, y), setTextColor(color),
 *      och print(...) metoder.
 *  - Färgkonstanterna BLACK, RED och WHITE är definierade och förstås av gfx.
 *  - lastReceiveTime och millis() är unsigned long tidsstämplar i ms.
 *  - Funktionen returnerar inget; den uppdaterar endast displayen.
 *
 * Noteringar:
 *  - Heltalsdivision används för att få hela sekunder; sub-sekunders precision försvinner.
 *  - Timeoutgränsen (99 s), rektangelns koordinater och texter är hårdkodade.
 *  - Överväg att klippa eller formatera värdet för att undvika layoutproblem vid mycket stora tal.
 */
void drawTimer(){

  unsigned long elapsed = (millis() - lastReceiveTime)/1000;

  // rensa bara timer-ytan
  gfx->fillRect(0,68,75,11,BLACK);

  gfx->setCursor(0,69);

  // röd text om timeout
  if(elapsed >= 99){
    gfx->setTextColor(RED);
    gfx->print("No signal!");
  } else {
    gfx->setTextColor(WHITE);
    gfx->print("Last RX: ");
    gfx->print(elapsed);
    gfx->print("s");
  }

}

/**

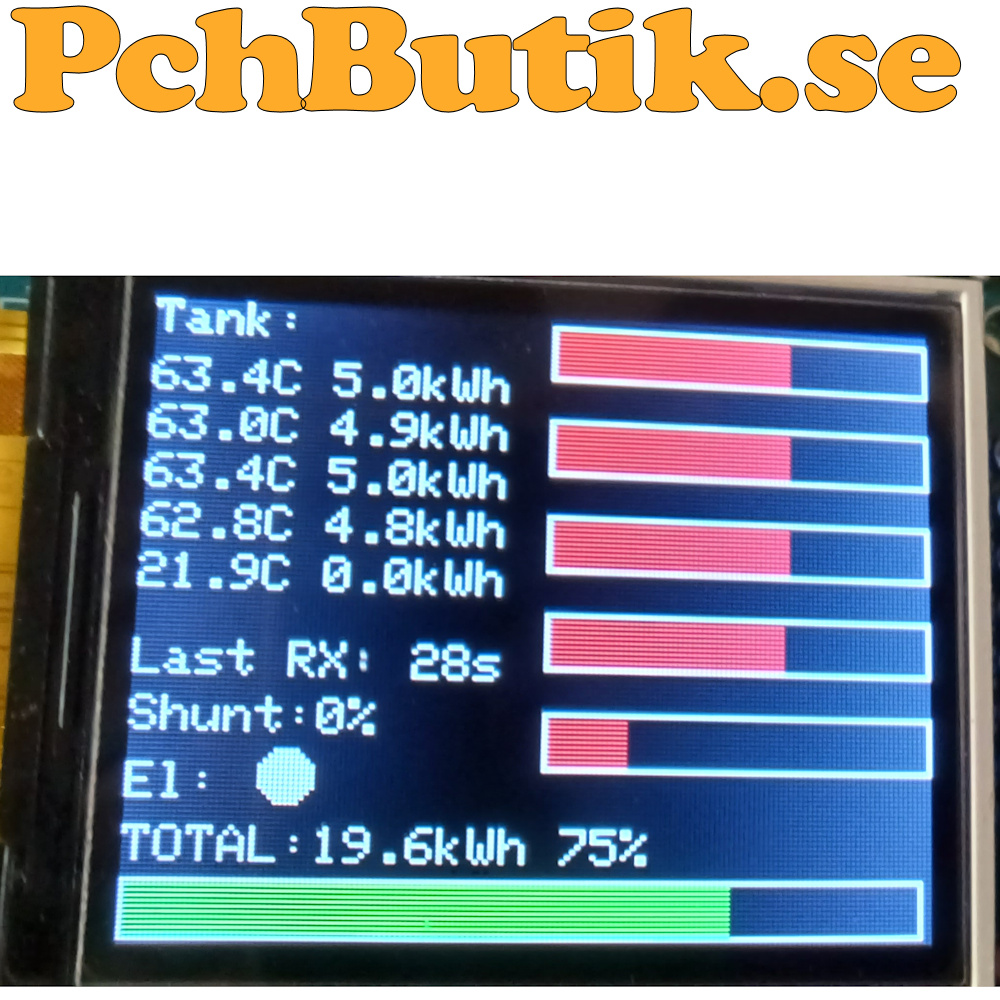

 * @brief Ritar huvudstatusskärmen på gfx-displayen.
 *
 * Denna funktion tömmer skärmen och ritar en sammanfattning av tanktemperaturer,
 * per-sensor och total lagrad energi, en progressbar för total energi vs beräknad
 * maxkapacitet, shuntprocent och en nätindikator (El).
 *
 * Placering / beteende:
 *  - Rensar skärmen och sätter textfärg till WHITE.
 *  - Skriver rubriken "Tank:" uppe till vänster (kursorn 0,0).
 *  - Itererar över 5 temperatursensorer (T[0]..T[4]):
 *      - Beräknar per-sensor-energi med calcEnergy(T[i]) och summerar totalEnergy.
 *      - Adderar maxPerSensor till maxTotal (maxPerSensor beräknas från massan,
 *        WATER_CP och temperaturskillnaden).
 *      - Skriver varje sensors temperatur (1 decimal) och energi (1 decimal)
 *        som "XX.XC YY.YkWh" på y-positions startande vid y=12, med 20 px mellanrum.
 *      - Ritar en röd stapel till höger (drawBar vid x=80) som visar temperaturen
 *        mappad till 0..100 (klippt).
 *  - Beräknar percent = (totalEnergy / maxTotal) * 100 (0 om maxTotal == 0).
 *  - Skriver TOTAL: med totalEnergy (1 decimal, kWh) och percent (0 decimaler)
 *    på y=105 och ritar en grön progressbar över x=0..158 vid y=115 som visar percent
 *    (klippt till [0,100]).
 *  - Beräknar och skriver shuntprocent (calcShuntPercent(shuntRaw)) vid y=80.
 *  - Ritar nätindikatorn "El:" vid y=93 och en cirkel vid (30,95) fylld med WHITE
 *    när D3 är sann (nät närvarande) eller RED när D3 är falsk.
 *
 * Enheter och beräkningar:
 *  - tanks = WINTER_MODE ? 2 : 1
 *  - mass = LITER_PER_SENSOR * tanks (liter ≈ kg)
 *  - maxPerSensor = (mass * WATER_CP * (maxTemp - MIN_TEMP)) / 3600.0f
 *      - Antas att WATER_CP är i kJ/(kg*K) så delning med 3600 ger kWh per sensor,
 *        i enlighet med calcEnergy().
 *
 * Formatering och klippning:
 *  - Temperaturer skrivs med en decimal.
 *  - Energier skrivs med en decimal och märks "kWh".
 *  - Procent skrivs utan decimaler.
 *  - Temperatuvärden för varje stapel klipps till [0,100] via constrain().
 *  - Total percent klipps till [0,100] innan visning.
 *
 * Beroenden / använda globala:
 *  - gfx (fillScreen, setTextColor, setCursor, print/println, fillCircle)
 *  - Konstanter/flaggor: BLACK, WHITE, RED, GREEN, WINTER_MODE, LITER_PER_SENSOR,
 *    WATER_CP, MIN_TEMP
 *  - Funktioner: getMaxTemp(), calcEnergy(float), drawBar(...), calcShuntPercent(...)
 *  - Globala värden: float T[5], shuntRaw, D3
 *
 * Bieffekter:
 *  - Uppdaterar displayen via gfx-anrop.
 *  - Läser flera globala variabler och hjälpfunktioner.
 *
 * Noteringar:
 *  - Funktionen använder alltid 5 sensorer och fasta layout-koordinater.
 *  - Se till att calcEnergy() och WATER_CP använder enhet som ger kWh för meningsfulla procentsatser.
 *
 * Komplextet:
 *  - Tidskomplexitet O(N) för N = 5 (fast).
 *
 * Returnerar:
 *  - void (renderar direkt till displayen).
 */
void drawScreen(){

  gfx->fillScreen(BLACK);
  gfx->setTextColor(WHITE);

  gfx->setCursor(0,0);
  gfx->println("Tank:");

  float totalEnergy = 0.0f;
  float maxTotal = 0.0f;

  float tanks = WINTER_MODE ? 2.0f : 1.0f;
  float mass = LITER_PER_SENSOR * tanks;
  float maxTemp = getMaxTemp();
  float maxPerSensor = (mass * WATER_CP * (maxTemp - MIN_TEMP)) / 3600.0f;

  // Temperatures + per-sensor energy
  for(int i = 0; i < 5; ++i){
    float e = calcEnergy(T[i]);
    totalEnergy += e;
    maxTotal += maxPerSensor;

    // Text line
    gfx->setCursor(0, 12 + i * 10);
    gfx->print(T[i], 1);
    gfx->print("C ");
    gfx->print(e, 1);
    gfx->println("kWh");

    // Temperatur till stapel: mappa temperatur till 0-100 för visning
    int tempVis = (int)constrain(T[i], 0.0f, 100.0f);
    drawBar(80, i * 20 + 2, 80, 12, tempVis, 100, RED);
  }

  // Total energy och procent
  float percent = (maxTotal > 0.0f) ? (totalEnergy / maxTotal) * 100.0f : 0.0f;

  gfx->setCursor(0, 105);
  gfx->print("TOTAL:");
  gfx->print(totalEnergy, 1);
  gfx->print("kWh ");
  gfx->print(percent, 0);
  gfx->println("%");

  drawBar(0, 115, 158, 12, (int)constrain(percent, 0.0f, 100.0f), 100, GREEN);

  // Shunt
  float shuntPercent = calcShuntPercent(shuntRaw);
  gfx->setCursor(0, 80);
  gfx->print("Shunt:");
  gfx->print(shuntPercent, 0);
  gfx->println("%");

  // Digital / mains indicator
  gfx->setCursor(0, 93);
  gfx->print("El:");
  gfx->fillCircle(30, 95, 5, D3 ? WHITE : RED);
}


/**
 * ---------- SETUP ---------- *
 *
 * @brief Initierar hårdvaruperiferier och förbereder mottagarens UI.
 *
 * Körs en gång vid programstart. Utför följande:
 *  - Initierar hårdvaru-Serial för debug på 9600 baud.
 *  - Initierar HC12-radio på 9600 baud.
 *  - Initierar displayobjektet, rensar skärmen till BLACK och sätter textstorlek till 1.
 *  - Skriver "Receiver ready" till Serial-konsolen.
 *
 * @note Antas att globala objekt/handtag Serial, HC12 och gfx är korrekt konstruerade
 *       och tillgängliga innan denna funktion anropas.
 * @pre  Serial, HC12 och gfx måste vara giltiga och deras begin()-metoder anropbara.
 * @post Serial och HC12 är konfigurerade till 9600 baud. Displayen är rensad och klar för text.
 */
void setup(){

  Serial.begin(9600);
  HC12.begin(9600);

  gfx->begin();
  gfx->fillScreen(BLACK);
  gfx->setTextSize(1);

  Serial.println("Receiver ready");
}

/* ---------- LOOP ---------- */
/**
 * @brief Arduino loop-hanterare: ta emot, parsa och validera paket från HC12-radio.
 *
 * Läs kontinuerligt bytes från HC12-serien och bygg paket avgränsade med
 * '<' (start) och '>' (slut) i en statisk teckenbuffert. Vid slutavgränsare
 * terminera paketet, skriv ut det till Serial, gör en kopia, anropa parsePacket(...)
 * och jämför buffern med kopian för att avgöra om paketet klarade CRC/validering.
 * Skärmen uppdateras med drawScreen() efter varje paket.
 *
 * Beteende:
 * - Använder static char buf[180] och static byte idx för ackumulering över anrop.
 * - '<' återställer index för att påbörja nytt paket.
 * - '>' terminera buffern, skriv ut, kopiera, anropa parsePacket(buf), jämför med kopian
 *   och skriv "CRC OK" eller "CRC ERROR". Anropa drawScreen() och nollställ idx.
 * - Övriga tecken läggs till bufferten om idx < 179 (plats för avslutande NUL).
 *
 * Antaganden och begränsningar:
 * - HC12 implementerar available() och read() (Stream-liknande).
 * - Valideringslogiken förutsätter att parsePacket muterar buf vid framgång; detta är skört —
 *   bättre är att parsePacket returnerar explicit status.
 * - Ingen timeout eller utförlig hantering av för långa paket utöver buffertstorleken.
 * - Payload som innehåller '<' eller '>' bryter framer eftersom inga escape-mekanismer finns.
 * - Överflöd (index >=179) ignoreras i dagsläget utan felrapportering.
 *
 * Förbättringsförslag:
 * - Låt parsePacket returnera success/failure i stället för att jämföra buffrar.
 * - Lägg till paket-timeout och explicit överflödes-/felhantering.
 * - Implementera en enkel state-machine som stödjer escaping om payloads kan innehålla
 *   avgränsartecken.
 * - Använd längdbaserade och bounds-kontrollerade API:er och undvik tysta truncations.
 *
 * @return void
 */
void loop(){

  static char buf[180];
  static byte idx=0;
  static unsigned long lastDraw = 0;   // <-- NY

  while(HC12.available()){

    char c = HC12.read();

    if(c=='<') idx=0;

    else if(c=='>'){
      buf[idx]=0;

      lastReceiveTime = millis();   // nollställ timer

      Serial.print("RAW: ");
      Serial.println(buf);

      char test[180];
      strcpy(test,buf);

      parsePacket(buf);

      if(strcmp(buf,test)==0)
        Serial.println("CRC ERROR");
      else
        Serial.println("CRC OK");

      drawScreen();   // direkt uppdatering vid paket
      idx=0;
    }

    else if(idx<179){
      buf[idx++]=c;
    }
  }

  // <-- NY PERIODISK SKÄRMUPPDATERING
  if(millis() - lastDraw >= 1000){
    lastDraw = millis();
    drawTimer();   // bara timer ritas om
  }
}
