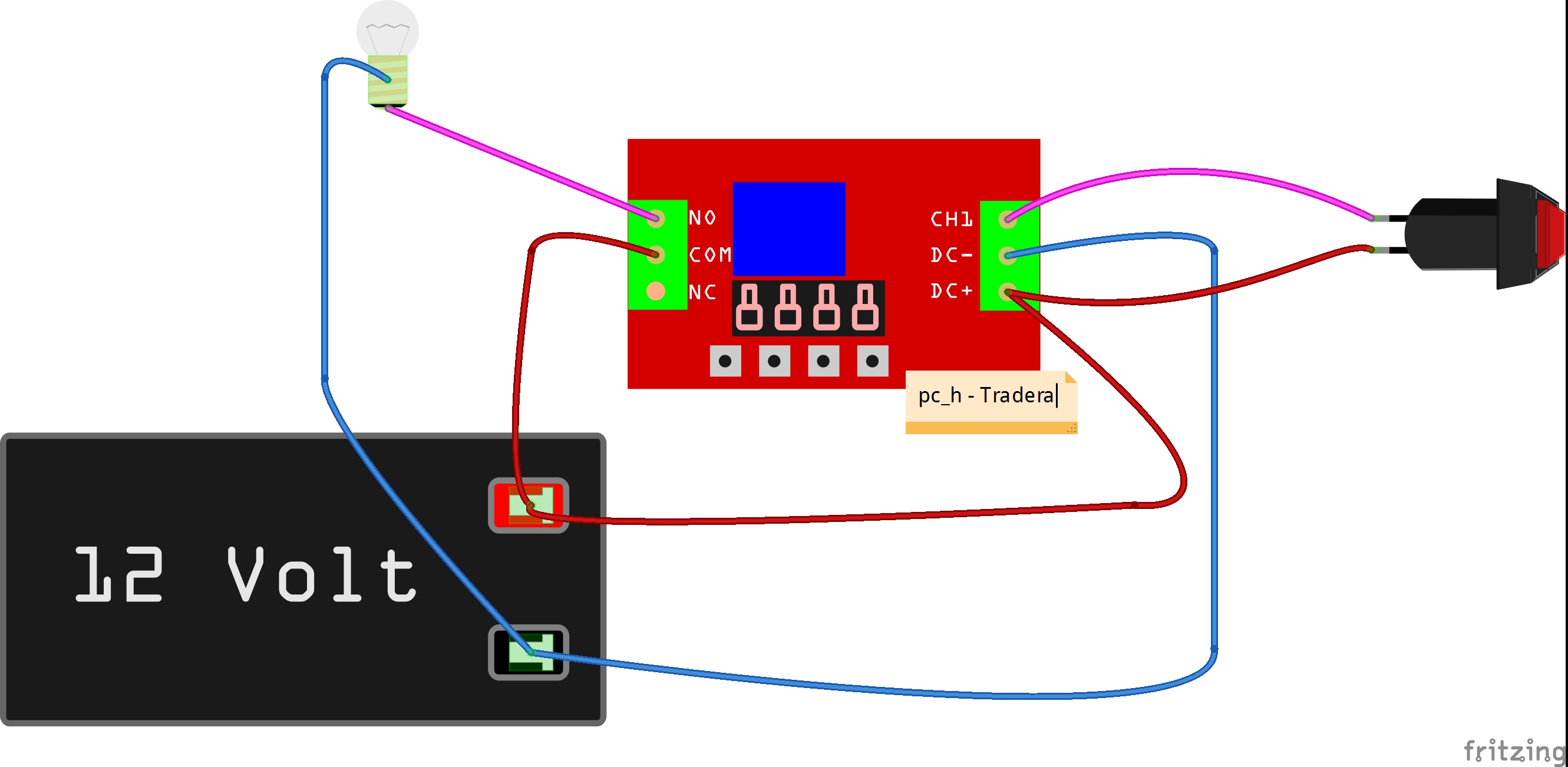

Exempel 4
Du vill att timern ska vänta med att öppna ett lås. Kan passa om du vill att ett djur ska få foder efter en viss tid efter att du tryckt på knappen.
Tiden innan låset öppnar kan vara 1 till 9999 sekunder eller skala upp NX två första siffror upp till 99. Då blir tiden 9999 x 99 = 989901 sekunder (274 timmar).
Tiden som låset ska vara öppet kan vara 1 till 9999 sekunder eller skala upp NX två sista siffror upp till 99. Då blir tiden 9999 x 99 = 989901 sekunder (274 timmar).
Ett lås kan bli mycket varmt om det är öppet en lång tid.
Det går inte att ställa evig tid som öppet. Går att avbryta och återställa genom att bryta strömmen till modulen.
Saknar du ett exempel och tror att denna timer kan passa?
Fråga oss så kan vi testa.
Vi har hackat denna timer och kan nu byta ut mjukvaran på den, men vi har ingen mjukvara ännu, men den kan vara på G.
Har du mjukvara så hör av dig till oss: info@pchbutik.se
Detta exempel funkar på timer:
648 FRM01
2119 FRM01 RV20
2120 (Blått kretskort)
Funktion MD: 13
Tid 1 (T1): 5 (tiden relä ska vara öppet innan låset får ström och öppnar)
Tid 2 (T2): 10 (tiden relä ska vara slutet och låset ska vara upplåst)
NX (skala): 01 (ett steg är en sekund, så ingen skala)
NX (skala): 01 (ett steg är en sekund, så ingen skala)

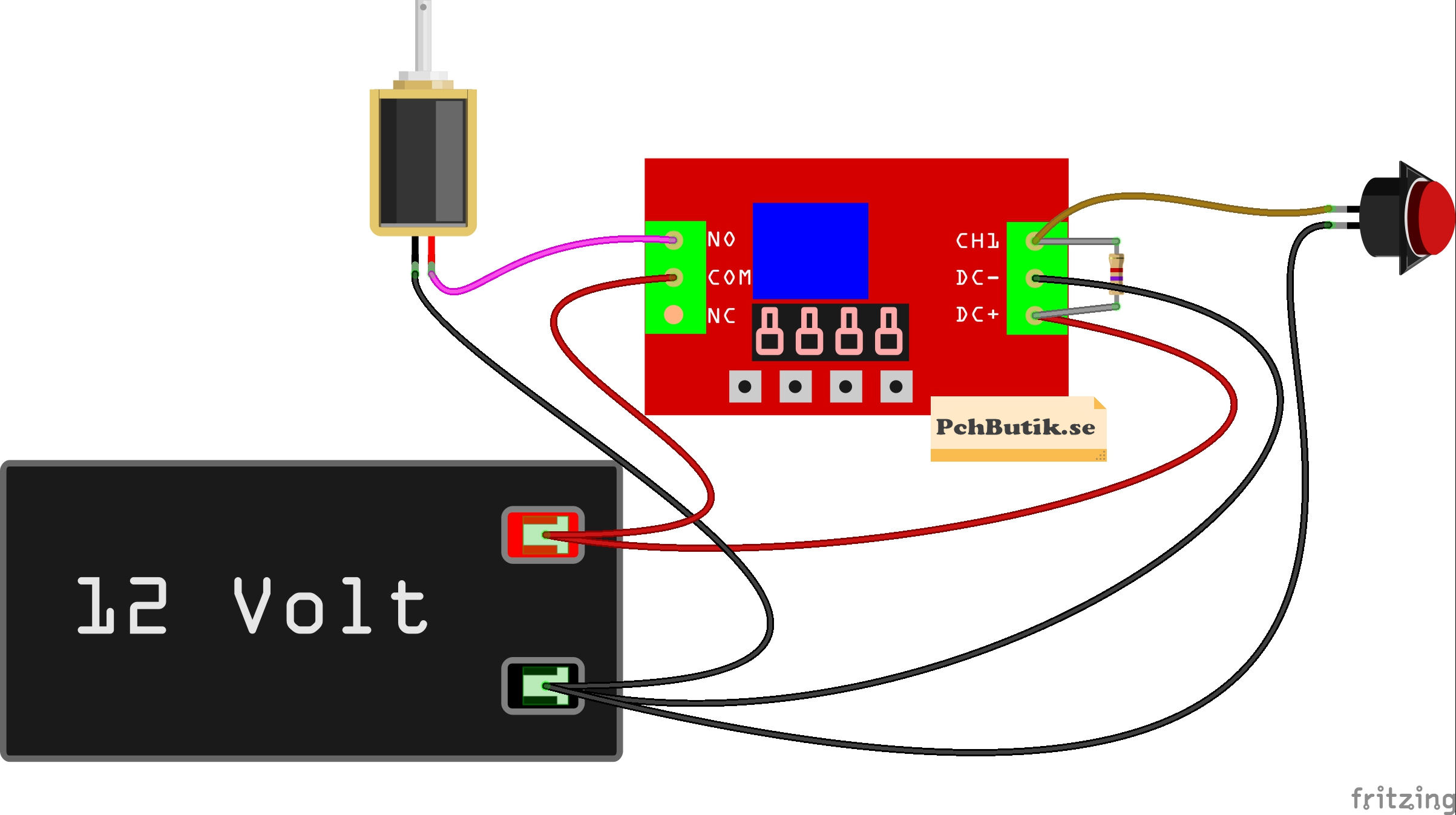

Exempel 4 (omvänd ingång) motstånd på 4.7 kOhm
Omvänd ingång är att du släpper en knapp för att aktivera, eller att CH1 är kopplad till jord (minus) och tiden startar när den tappar jord.
Strömbrytaren kanske sitter på en grind som håller knappen intryckt, och släpper när grinden öppnas.
