Du behöver ett larm som larmar med tidsintervaller.
DÃ¥ kan detta exempel passa dig

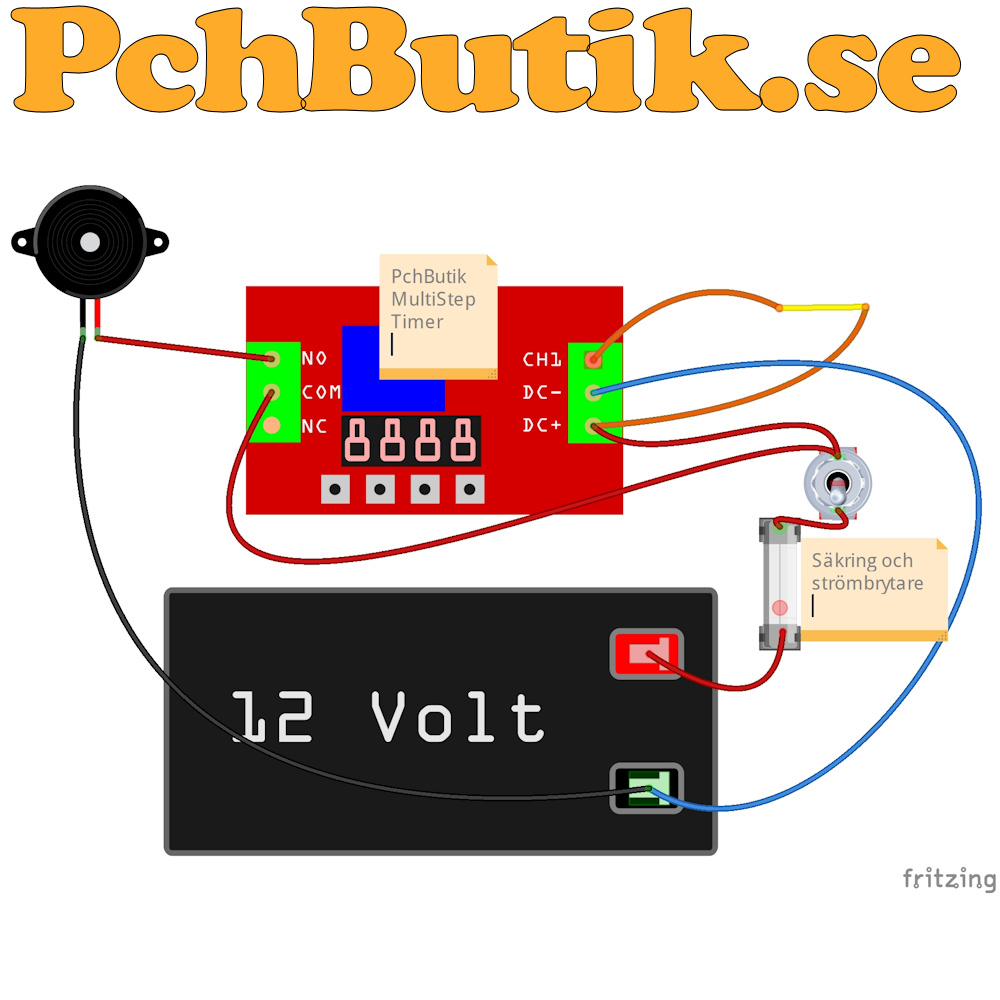

När den gula tråden klipps eller bryts, aktiveras larmet.

Dessa inställningar i MultiStep Timer larmar med intervaller.

Steg	Sekunder	Relä	Trigger	Nästa steg	Förklaring
St01	0003	OFF	T F	n 02	(FALLING) Ger dig 3 sekunder att stänga av larmet vid falsklarm
St02	0005	ON	AUTO	n 03	Larmar i 5 sekunder
St03	0003	OFF	AUTO	n 04	Pausar i 3 sekunder
St04	0005	ON	AUTO	n 05	Larmar i 5 sekunder igen
St05	0003	OFF	AUTO	n 06	Pausar i 3 sekunder
St06	0001	ON	AUTO	n 05	Larmar i 1 sekund, går sedan till Steg 5 (loopar i evighet)
St07	0008	OFF	AUTO	n 08	Raden saknar betydelse
St08	0009	ON	AUTO	n 09	Raden saknar betydelse
St09	0010	OFF	AUTO	n 10	Raden saknar betydelse
St10	0011	ON	AUTO	n 11	Raden saknar betydelse
St11	0012	OFF	RISING	n 12	Raden saknar betydelse

Relä ON OFF går inte att ändra
Ändra tiderna så det passar dina behov.
När tråden klippas av i video faller signalen på CH1
När CH1 faller aktiveras steg 1 i schemat.
Är det falsklarm, har du 3 sekunder på dig att bryta strömmen.
Vill du att det ska larma direkt, så ändra steg 1 till noll sekunder
Vill du inte ha evig loop, ändra steg 6 att gå till steg 1
Larmet kommer inte att avbrytas om du sätter ihop trådarna igen.
