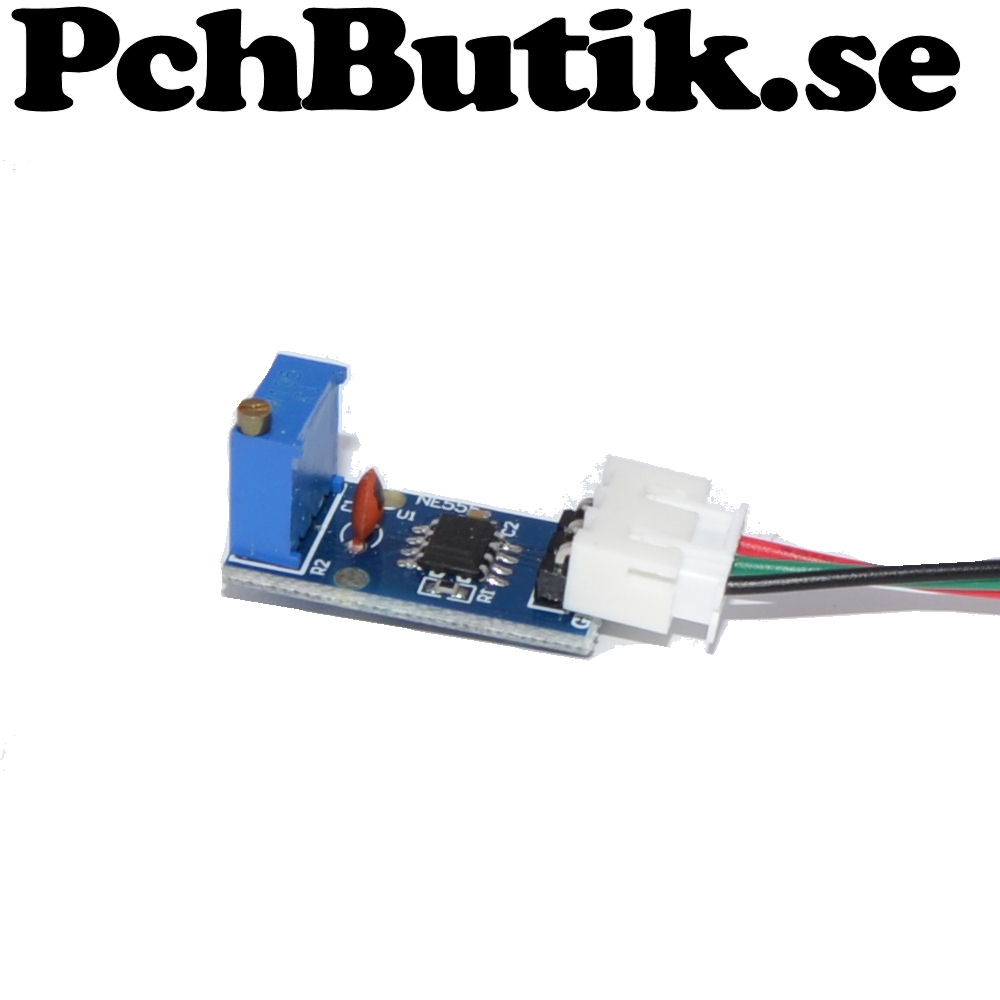

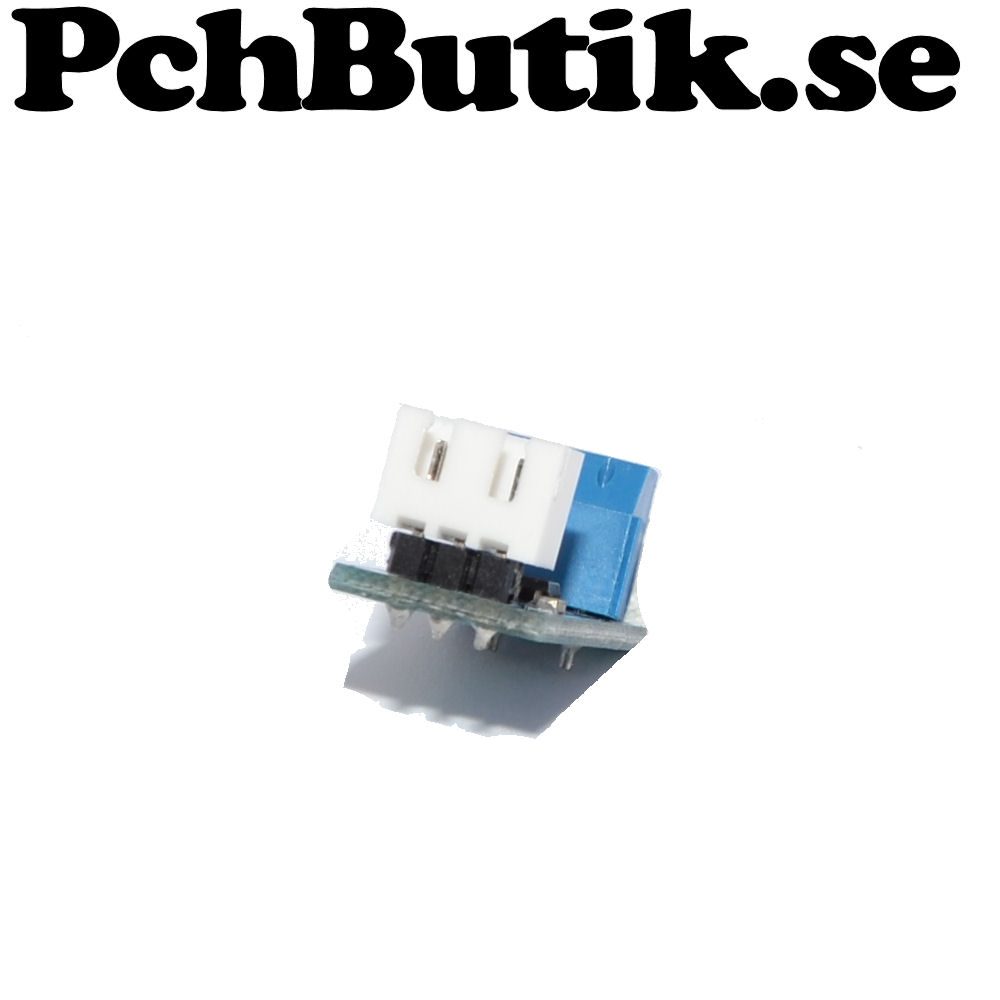

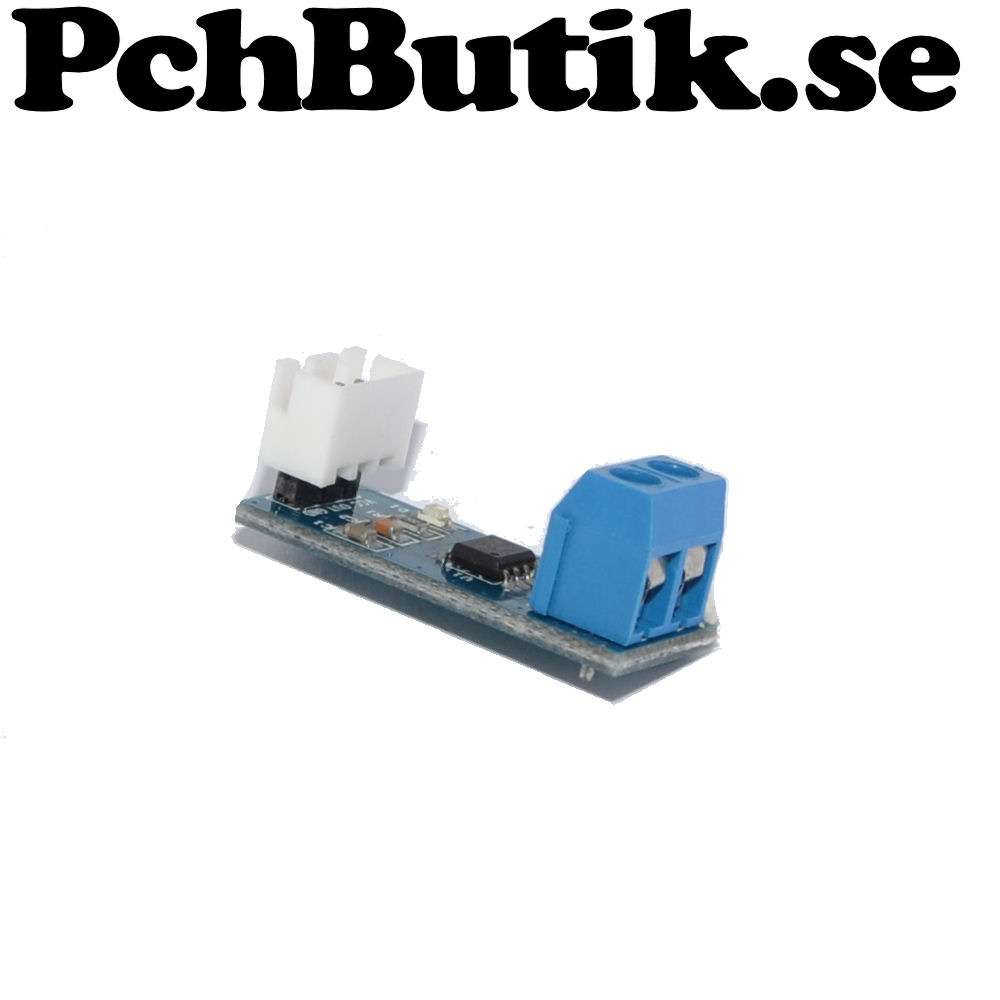

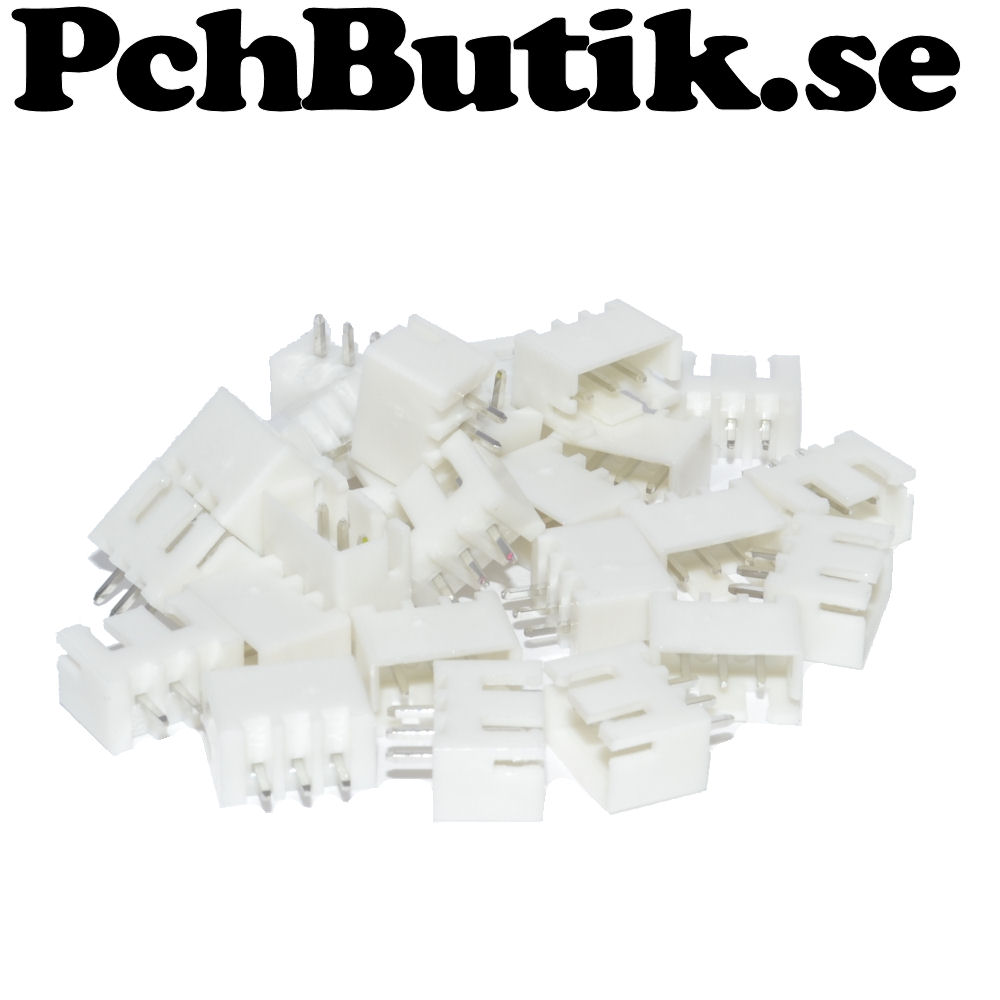

Att dra ut stiften från en XH header kontakt och trycka ner den över en vanlig header kan funka på flera moduler.

Gör det enklare att koppla moduler, och få alla trådar rätt. Men det ser lite lustigt ut.

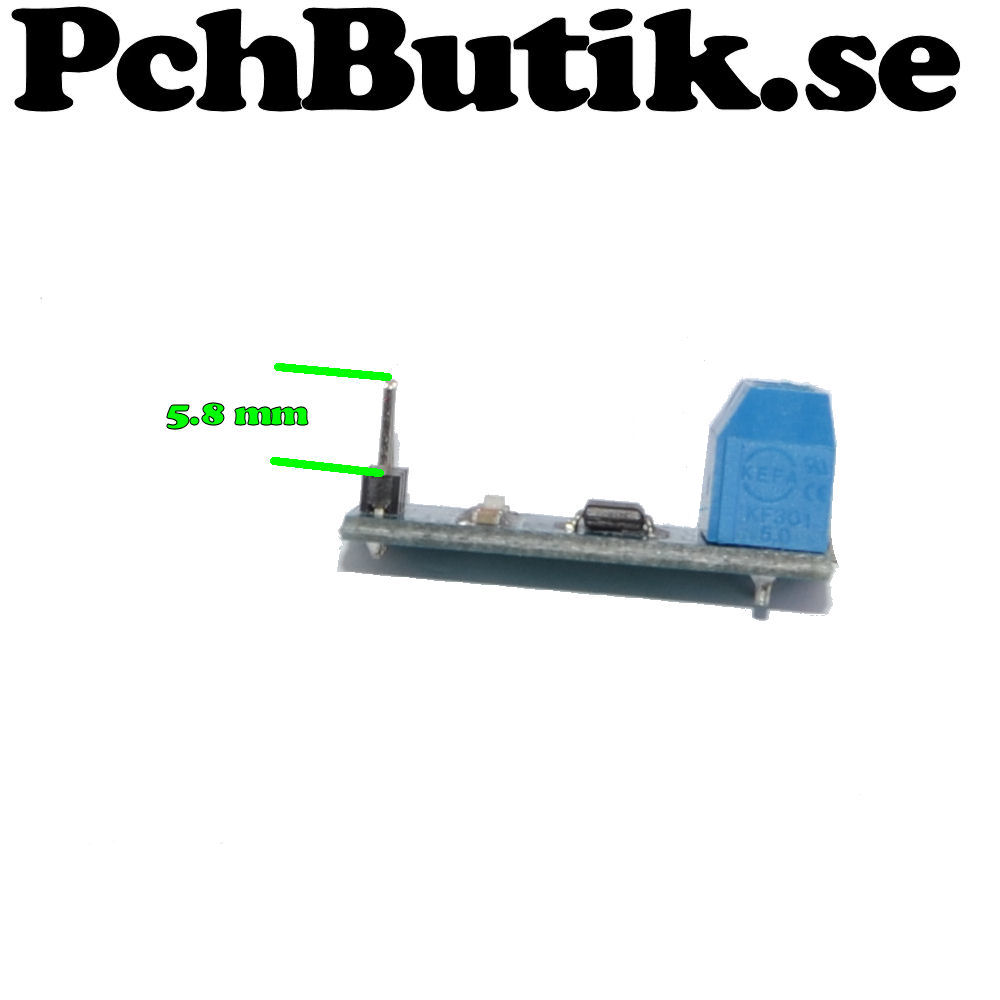

Stämmer bra om det är 5.8 mm långa stift. Har kollat flera moduler och det ser ut att vara samma på både raka och vinklade stift.

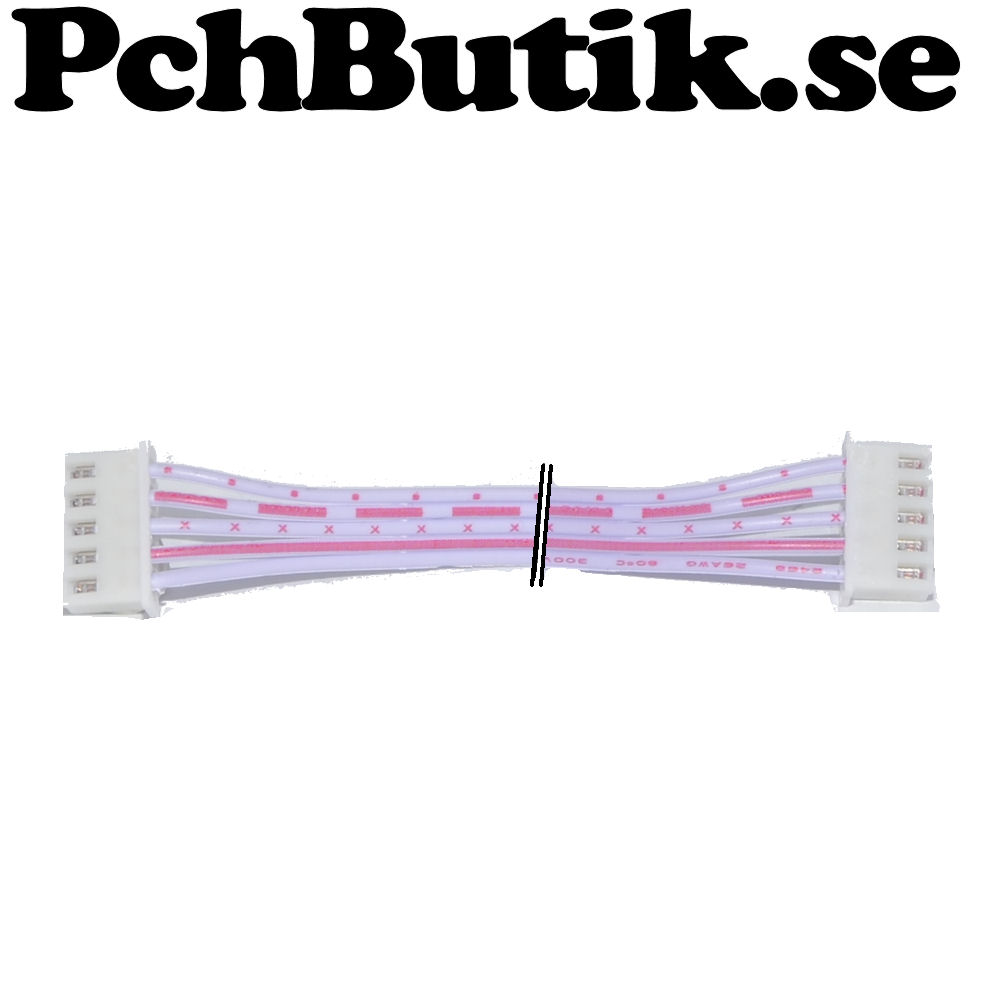

I en rak kabel går stift 1 till stift 5 i bilden ovan. En rak kabel spelar ingen roll hur du vänder den, 1 går alltid till 5.

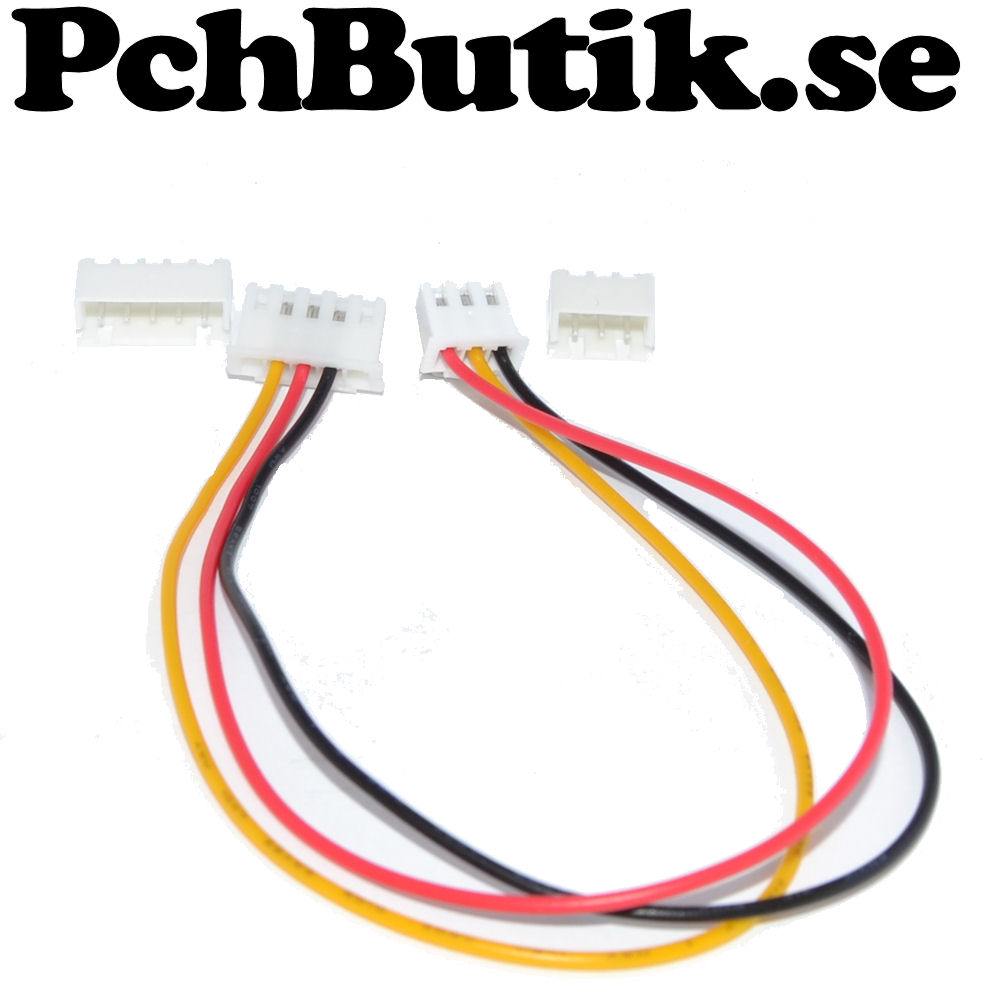

Om du inte kan använda en rak kabel, så kan två olika kontakter användas, så är det ingen risk för felvänd kabel.

Vrid inte när du drar ut stiften utan dra rakt ut, för att inte göra hålen större. Om inte headern sitter fast bra, så kan den limmas.

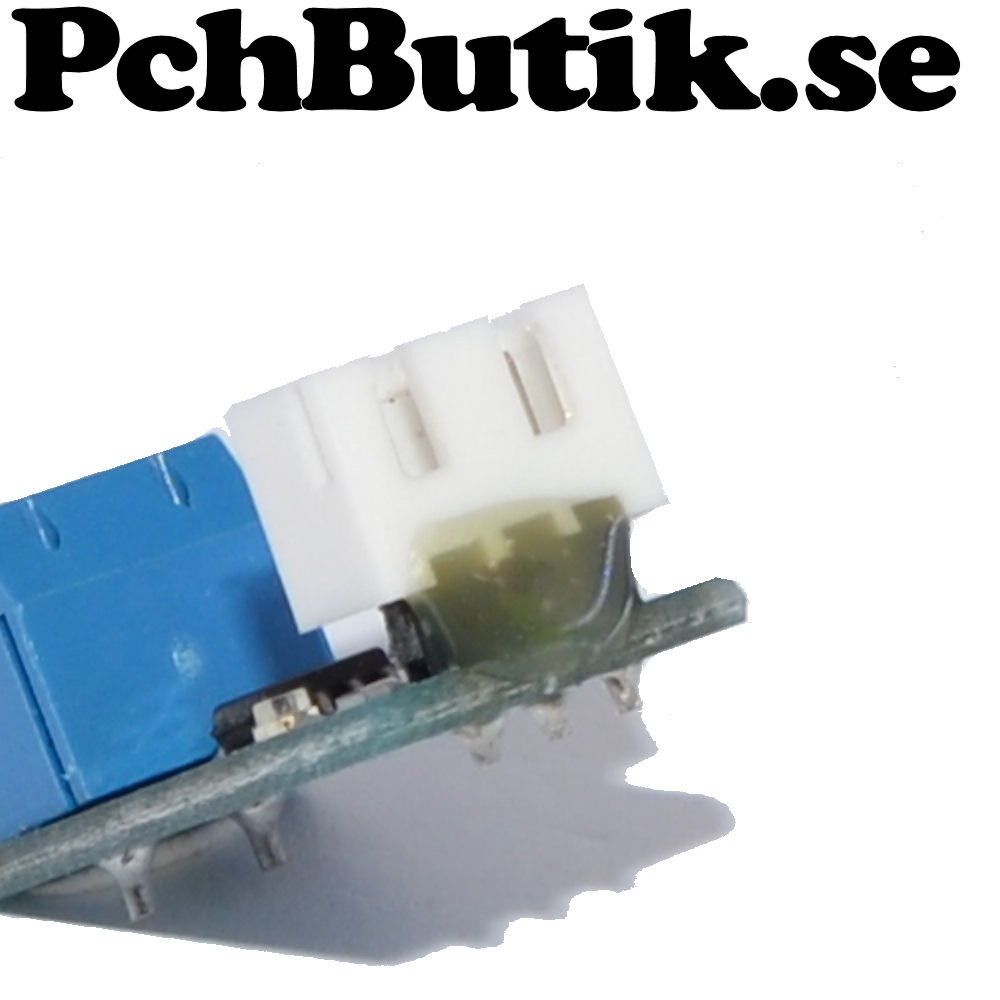

Limma med lite smält-lim som på bilden ovan.
