Färga etiketter
För att våra retur-etiketter ska synas bättre så färgar vi sidorna röda.

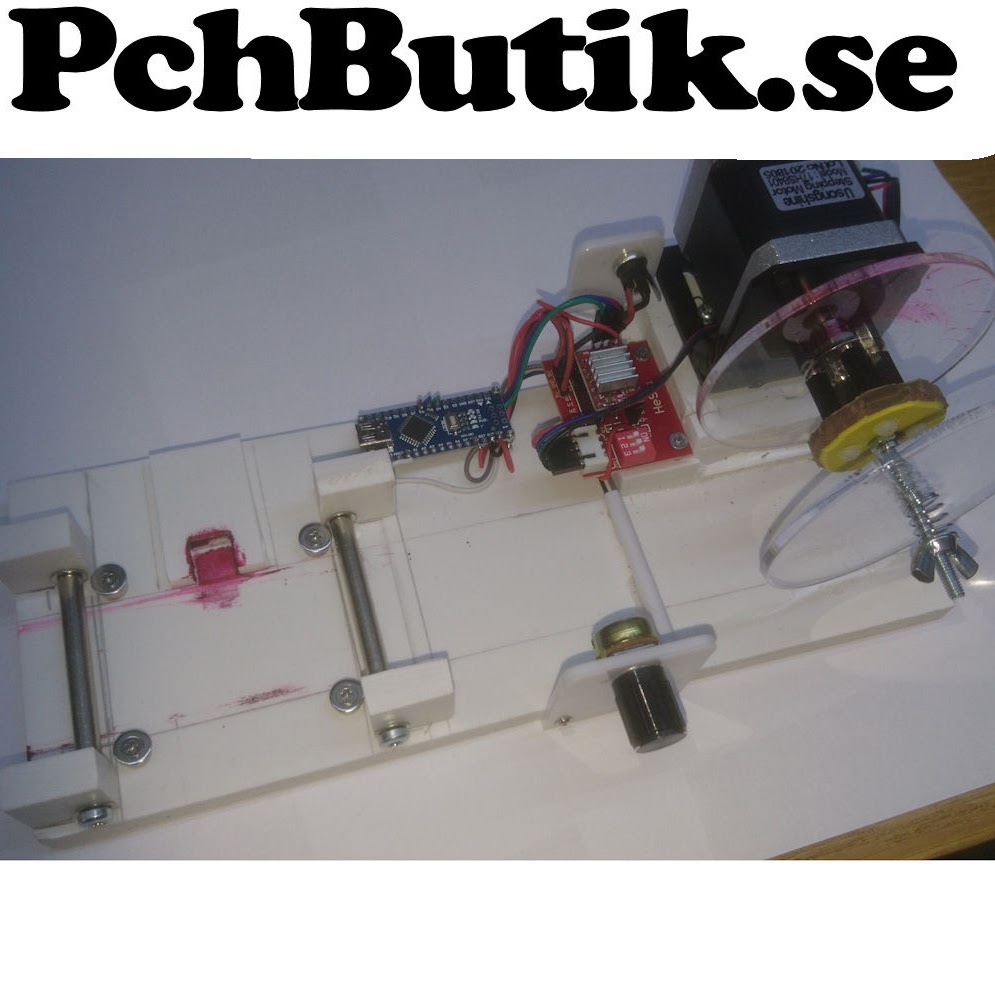

Maskinen är byggd av vit skummad PVC och laserskuren akryl.

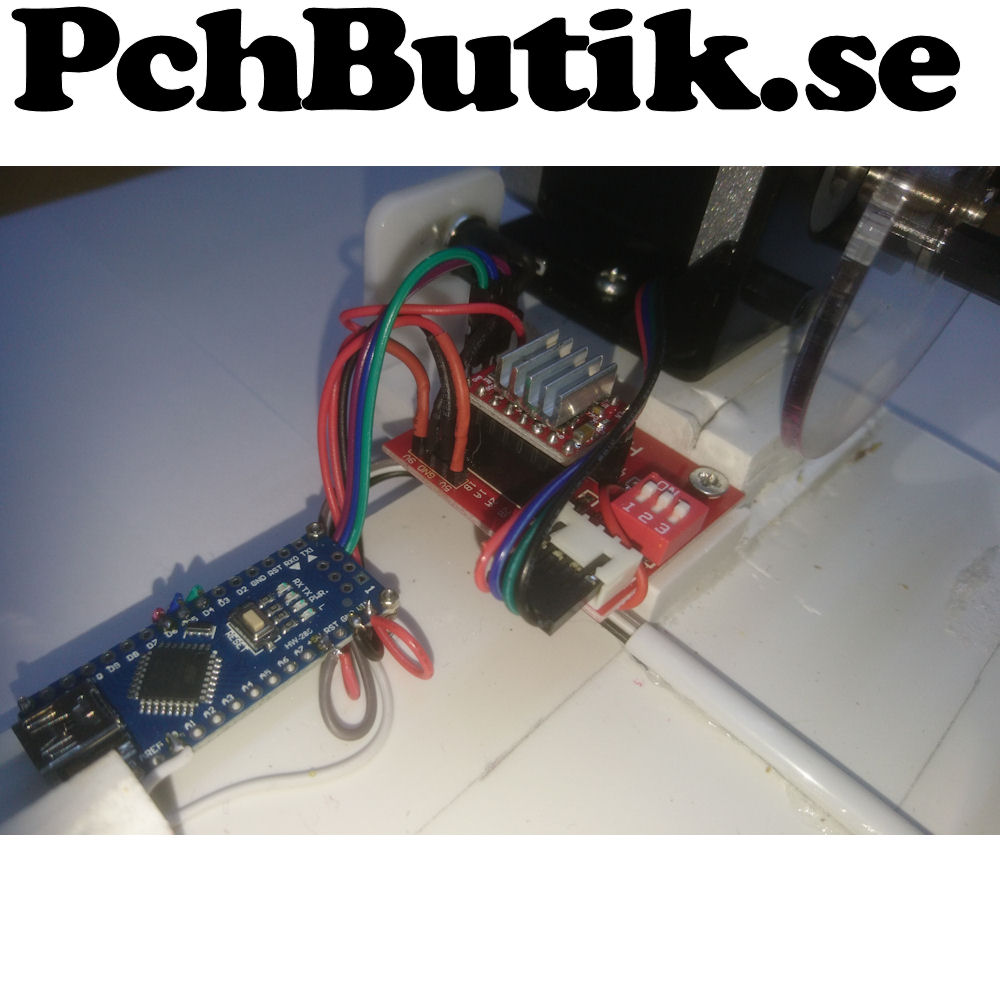

Styrning är en Nano och A4988.

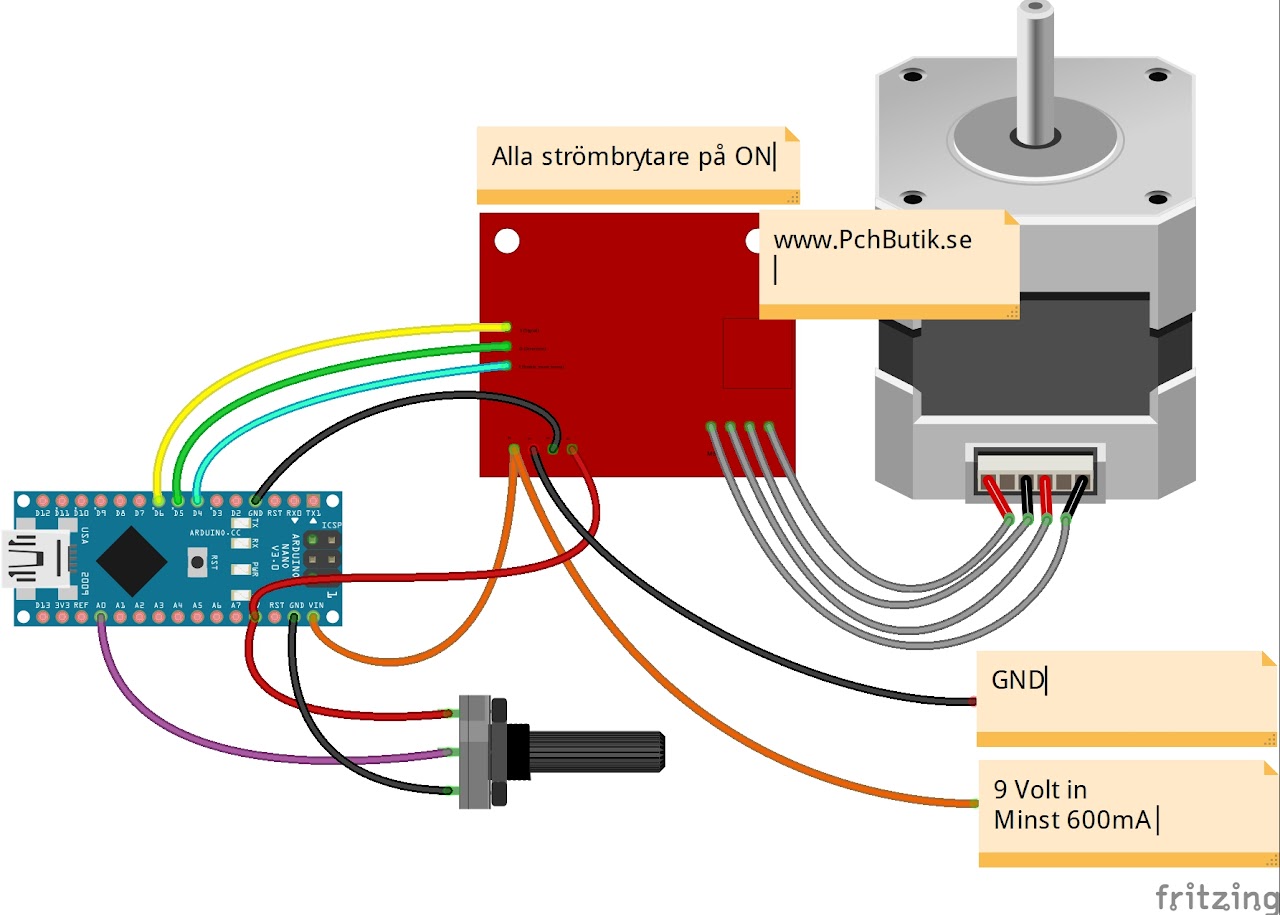

Det drivs med 9 Volt DC, och Nano-kortets 5 Volts utgång ger ström till logiken för A4988.
Koden till Nano-kortet visas nedan.
Inköpslista:
1102 Stegmotor (flera modeller kan passa)
1520 ATmega328 5 Volt Arduino nano kompatibel
0668 Stegmotor drivare A4988 lödd stift
1491 3D Printer A4988 DRV8825 Stepper Motor Control Board Expansion Board
0312 2 st linjära vrid potentiometer 10 Kohm
+ en del tillbehör.
//www.PchButik.se
#define PIN_STEP 6
#define PIN_DIR 5
#define PIN_ENABLE 4
#define PIN_POTENTIOMETER A0
unsigned long Sp;
unsigned long dM;
void setup() {
// put your setup code here, to run once:
pinMode(PIN_STEP, OUTPUT);
pinMode(PIN_DIR, OUTPUT);
pinMode(PIN_ENABLE, OUTPUT);
digitalWrite(PIN_DIR, LOW);
digitalWrite(PIN_ENABLE, LOW);
pinMode(PIN_POTENTIOMETER, INPUT);
Sp = 0;
dM = 0;
}
void loop() {
// put your main code here, to run repeatedly:
Sp = analogRead(A0); //Speed
if (Sp > 0){ //Stop on Zero
dM = 1024 - Sp; //Delay
digitalWrite(PIN_STEP, HIGH); // sets the digital pin PIN_STEP on
delayMicroseconds(dM); // waits
digitalWrite(PIN_STEP, LOW); // sets the digital pin PIN_STEP off
delayMicroseconds(dM); // waits
}
}
Video: Genomgång av färgning av etiketter med Nano-styrning.
Denna sida är konverterad med hjälp av AI.
En sida för dig som bygger elektronik själv, experimenterar och laborerar.
Skapad av Per-Anders Hult för PchButik.se.
