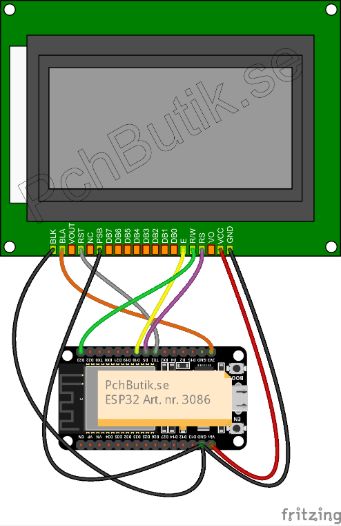

SPI med ESP hårdvara

#include <Arduino.h>
#include <U8g2lib.h>
#include <SPI.h>
#define MY_LED_BUILTIN 2

//U8g2lib
U8G2_ST7920_128X64_1_HW_SPI u8g2(U8G2_R0, /* CS=*/ 5, /* reset=*/ 17);
//U8G2_R0 = rotation zero
//1=one row buffer
//HW=Hardware SPI. Så endast CS (ChipSelect) och reset behöver anges

// the setup function runs once when you press reset or power the board
void setup() {
  // initialize digital pin LED_BUILTIN as an output.
  pinMode(MY_LED_BUILTIN, OUTPUT);
  u8g2.begin();
  SPI.setClockDivider(SPI_CLOCK_DIV64); //SPI_CLOCK_DIV32 kan också funka.
}

// the loop function runs over and over again forever
void loop() {
  u8g2.firstPage();
  do {
    // choose a suitable font för svenska tecken slutar med _tf
    u8g2.setFont(u8g2_font_6x13_tf);
    u8g2.drawStr(0, 13, "--PchButik.se---");
    u8g2.drawStr(0, 28, "****-\xC5\xC4\xD6\xE5\xE4\xF6-****");
    u8g2.drawStr(0, 43, "LCD: ESP32, SPI, U8g2");
    u8g2.drawStr(0, 58, "och 128x64 pixlar...");
  } while (u8g2.nextPage());

  digitalWrite(MY_LED_BUILTIN, HIGH); // turn the LED on (HIGH is the voltage level)
  delay(100);                         // wait for a short blink
  digitalWrite(MY_LED_BUILTIN, LOW);  // turn the LED off by making the voltage LOW
  delay(1000);                        // wait for a second
}

HW=Hardware SPI. Har som default för hög hastighet i bussen, som skärmen inte klarar.

setClockDivider kan sänka hastigheten med SPI_CLOCK_DIV64 till 250 kHz.

Fonter som slutar med "_tf" har svenska tecken ÅÄÖ, men måste då skrivas i HEX.

SPI med mjukvara

#include <Arduino.h>
#include <U8g2lib.h>
#include <SPI.h>
#define MY_LED_BUILTIN 2

//U8g2lib
U8G2_ST7920_128X64_1_SW_SPI u8g2(U8G2_R0, /* clock=*/ 18, /* data=*/ 23, /* CS=*/ 5, /* reset=*/ 17); // ESP32
//U8G2_R0 = rotation zero
//1=one row buffer
//SW=Software SPI. Så alla SPI pinnar måste anges.

void setup() {
  pinMode(MY_LED_BUILTIN, OUTPUT);
  u8g2.begin();
}

void loop() {
  u8g2.firstPage();
  do {
    // choose a suitable font för svenska tecken slutar med _tf
    u8g2.setFont(u8g2_font_6x13_tf);
    u8g2.drawStr(0, 13, "--PchButik.se---");
    u8g2.drawStr(0, 28, "****-\xC5\xC4\xD6\xE5\xE4\xF6-****");
    u8g2.drawStr(0, 43, "LCD: ESP32, SPI, U8g2");
    u8g2.drawStr(0, 58, "och 128x64 pixlar...");
  } while (u8g2.nextPage());

  digitalWrite(MY_LED_BUILTIN, HIGH); // turn the LED on (HIGH is the voltage level)
  delay(100);
  digitalWrite(MY_LED_BUILTIN, LOW);  // turn the LED off by making the voltage LOW
  delay(100);
}

När SPI som mjukvara(SoftWare) så behöver inte SPI-bussen hastighet sänkas.

Om det är flera SPI moduler som klarar högre hastighet, så kan SW vara bättre val.

Måste byta till andra pinnar för SW om både HW och SW ska användas samtidigt.

Inköpslista

• Art: 1093. 128X64 LCD 5V BLUE 12864 LCD ST7920
• Art: 3086, ESP-WROOM-32 MED USB-C OCH CH340
