Parallell interface

Det behovs ingen extra potentiometer da modulen har en egen, se bild.

Bakgrundsbelysning ska optimalt vara 3.5 Volt men ser ut att funka bra med 3.3 Volt.

Modulen drivs med 5 Volt i detta exempel, den kan behova en potentiometer om den drivs med 3.3 Volt.

Har inte provat detta.

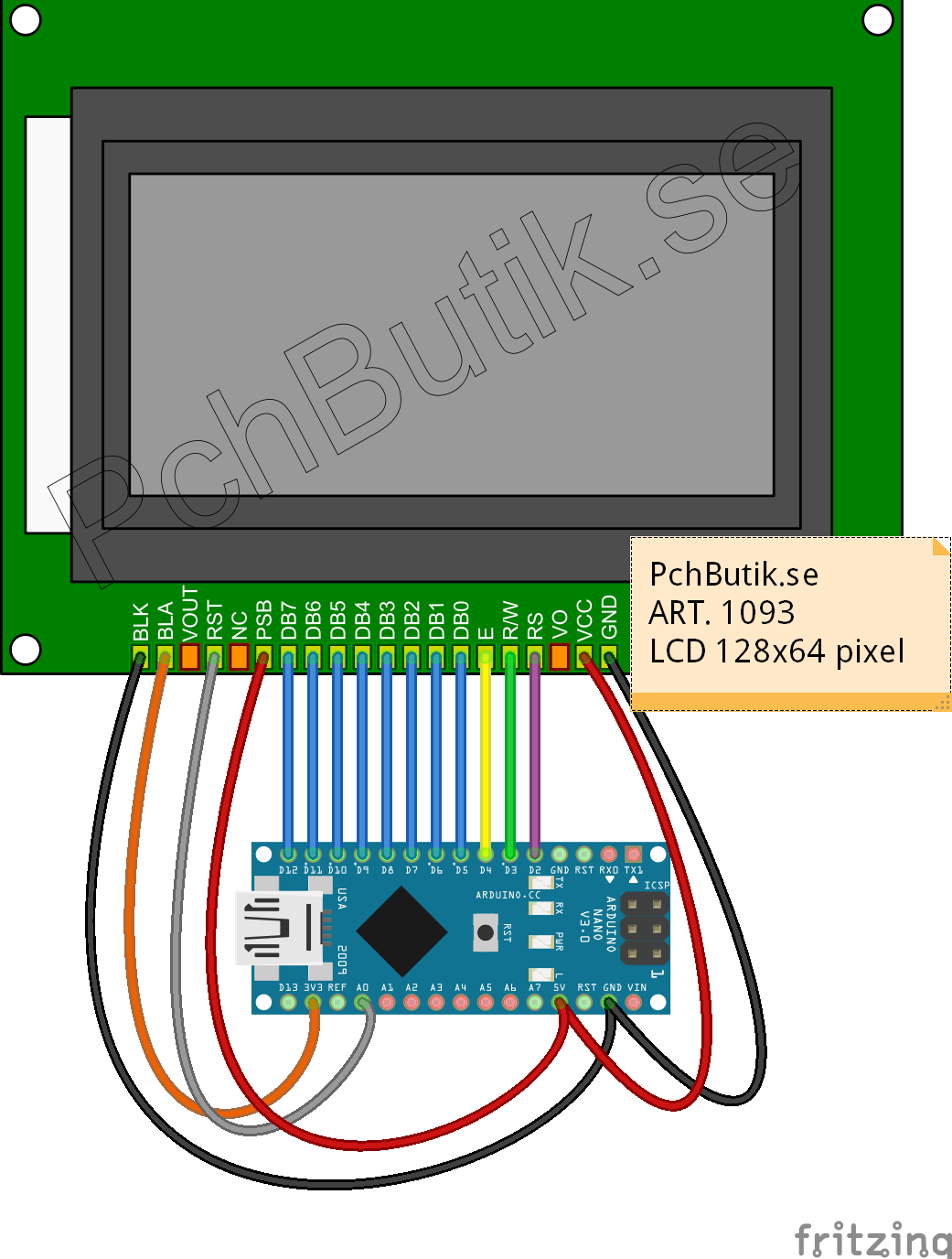

Att driva modulen med 8 bitars parallell interface tar manga pinnar pa en MCU. I parallellt interface ska PSB kopplas till Vcc.

Det gar att driva den med SPI interface. Da ska pinne PSB kopplas till GND.

Nar den kopplas parallellt sa har jag bara lyckats fa den att fungera med forsta versionen av U8g-biblioteket och inte den andra som heter U8g2.


main.cpp
#include <Arduino.h>
/*
 Universal 8bit Graphics Library, https://github.com/olikraus/u8glib/
*/
#include "U8glib.h"

U8GLIB_ST7920_128X64_1X u8g(5, 6, 7, 8, 9, 10, 11, 12, 4, 2, 3, A0);
// 8Bit Com: D0..D7: en, di, rw
// A0 ar reset och ar optional.

void draw(void) {
  // Graphic commands to redraw the complete screen should be placed here
  u8g.setFont(u8g_font_unifont);

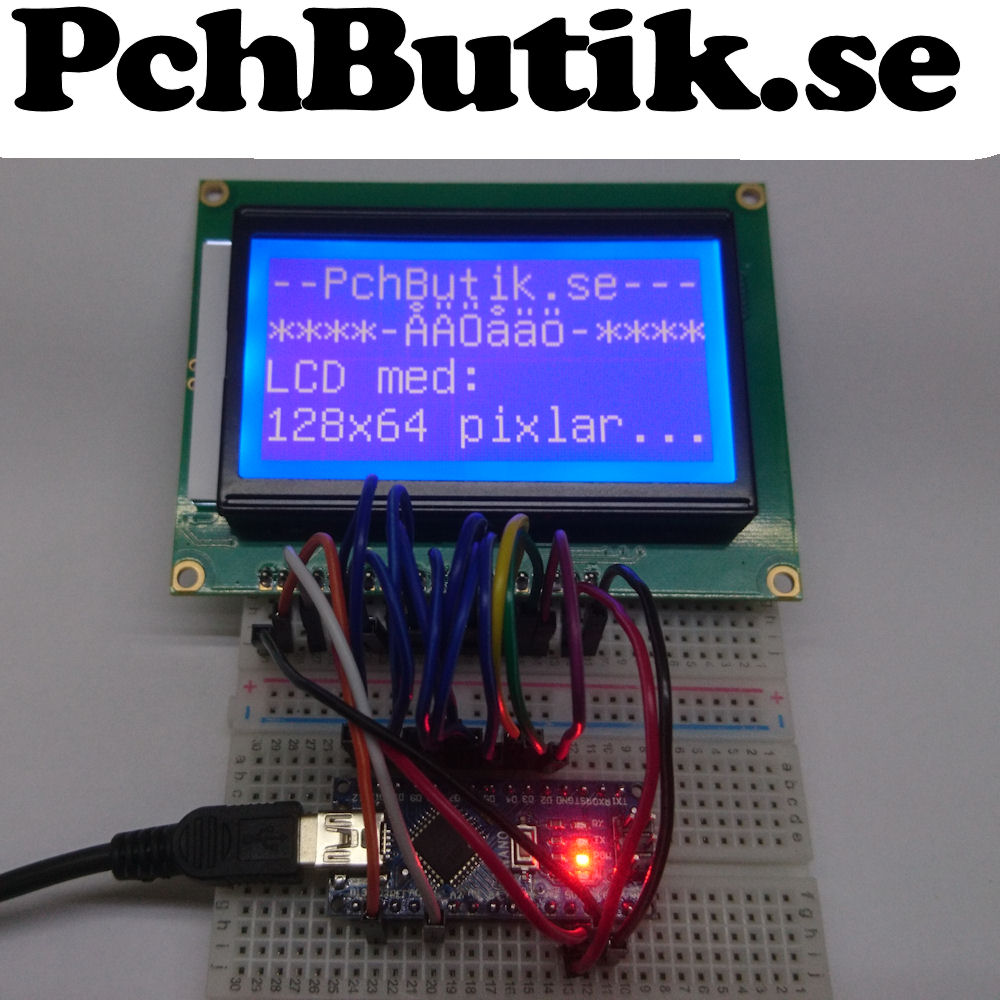

  u8g.drawStr(0, 13, "--PchButik.se---");
  u8g.drawStr(0, 28, "****-AOEaoe-****");
  u8g.drawStr(0, 43, "LCD med:");
  u8g.drawStr(0, 58, "128x64 pixlar...");
}

void setup(void) {
  u8g.setColorIndex(1); // U8G_MODE_BW
}

void loop(void) { // Arduinos loop
  // picture loop
  u8g.firstPage();
  do { // Picture Loop start
    draw();
  } while (u8g.nextPage());
  // Picture Loop end
}
