Magnetiskt tråd

I videon är drivspänningen till H-bryggan 5 Volt och det drar cirka 180 mA.

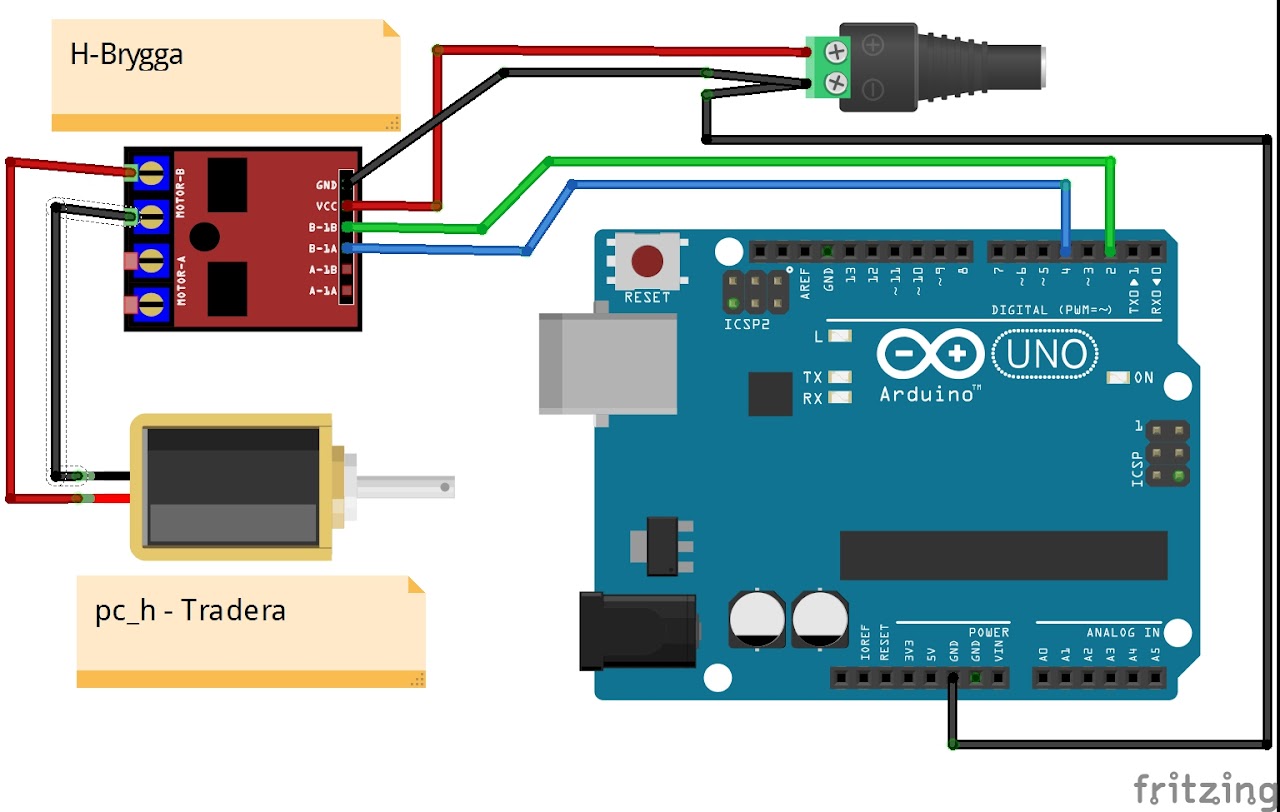

Inköpslista

Komponenter för experimentet (finns hos pchbutik.se):

Mini solenoid (spole)
H-brygga
UNO budget
DC kontakt
Kablar

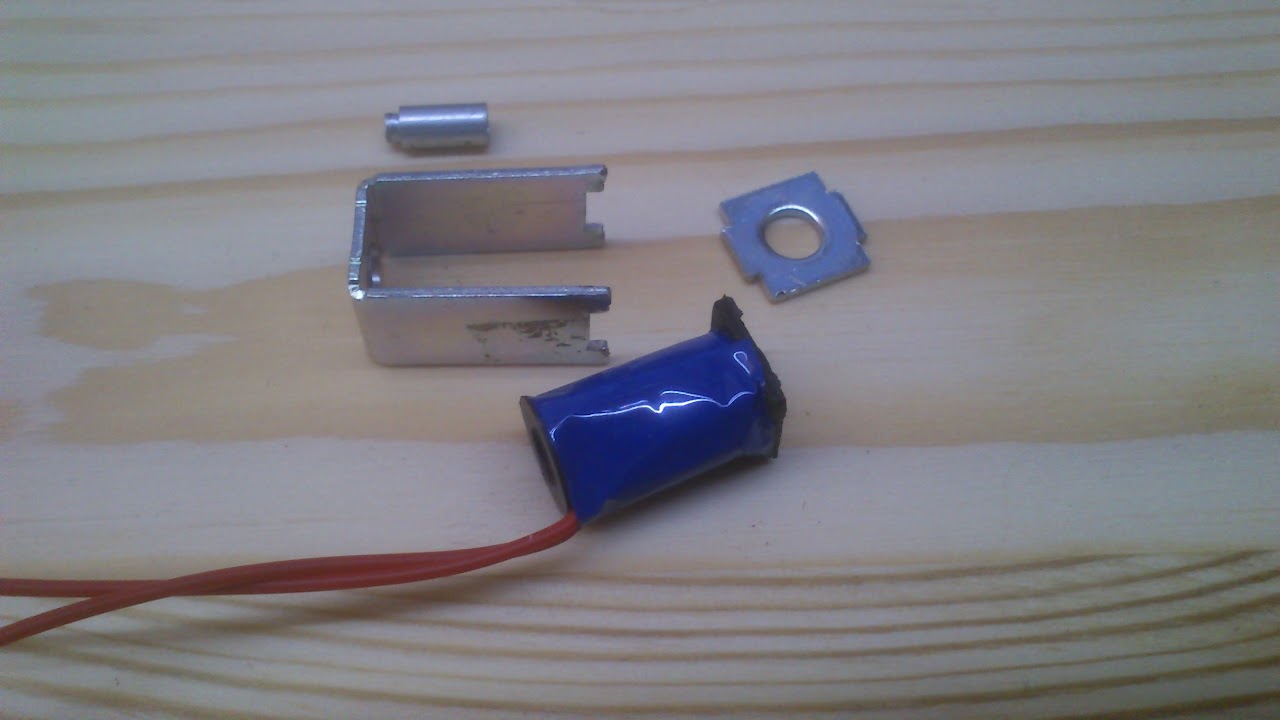

Från början var det en solenoid, bara spolen används i detta experiment.

Magneterna är 13 mm i diameter och 3 mm tjocka, tre på varje sida, totalt 6 stycken.

De är gjorda av Neodym och har en ganska komplicerad magnetstruktur, så det kan fungera dåligt om de placeras fel.

Tråden är en 4 mm tältpinne som kapats.

Nu är det 7 Volt och spolen blir lite varm eftersom den har ström hela tiden.

Som du ser orkar inte spolen lyfta tråden och magneterna.

Om magneterna flyttas närmare varandra fungerar det.

Denna har paustider på 100 + 100, så fram och tillbaka 5 gånger per sekund.

Arduino-kod

/*
  Magnetisk trad med solenoid
  2015-05-09
  pc_h - pchbutik.se
*/

void setup() {
  pinMode(2, OUTPUT);
  digitalWrite(2, HIGH);
  pinMode(4, OUTPUT);
  digitalWrite(4, HIGH);
}

void loop() {
  digitalWrite(2, LOW);
  digitalWrite(4, HIGH);
  delay(5000);              // Andra tiderna sa det passar dig

  digitalWrite(2, HIGH);
  digitalWrite(4, LOW);
  delay(5000);              // Andra tiderna sa det passar dig

}
